Вопрос импортозамещения и жесткой оптимизации смет заставляет проектные организации и производителей щитового оборудования в Казахстане всё чаще смотреть в сторону алюминиевого проката. Если в советский период алюминий в электротехнике считался «вынужденной мерой», то сегодня использование шины из сплава АД31Т — это осознанный выбор в пользу технологичности и снижения веса конструкции. Основная проблема при переходе с меди на алюминий заключается в мифах о хрупкости и низкой надежности контактов. В этом обзоре эксперты ATLANT MARKET помогут разобраться в реальных цифрах и правилах работы с алюминиевым шинопроводом.
Сравнение физико-химических свойств алюминия АД31Т и меди
При замене материала в проекте снабженцу важно понимать, что прямая замена «сечение в сечение» невозможна. Удельное электрическое сопротивление алюминия (0,028 мкОм·м) примерно в 1,6 раза выше, чем у меди (0,017 мкОм·м). Это означает, что для пропускания аналогичного тока алюминиевая шина должна иметь сечение примерно на 30–40% больше. Однако здесь вступает в силу важнейший фактор — плотность. Алюминий в 3,3 раза легче меди, что даже при увеличении сечения позволяет снизить общую массу токоведущих частей более чем в 2 раза.
Использование сплава АД31Т (состояние поставки «Т» — закаленное и искусственно состаренное) критически важно для электротехники. В отличие от мягкого алюминия АД0, шина АД31Т обладает повышенной твердостью и жесткостью. Это позволяет ей выдерживать колоссальные динамические нагрузки при токах короткого замыкания, не деформируясь и сохраняя геометрию шинных мостов. На складах в Алматы, Каскелене и Талдыкоргане мы фиксируем стабильный спрос именно на этот сплав, так как он обеспечивает необходимую механическую надежность узлов.
| Параметр сравнения | Медь (ШМТ) | Алюминий (АД31Т) | Вывод для снабженца |
|---|---|---|---|
| Удельный вес, кг/дм³ | 8,9 | 2,7 | Алюминий легче в 3,3 раза |
| Проводимость (отн. меди) | 100% | ~62% | Требуется увеличение сечения на 30-40% |
| Коэф. линейного расширения | 1,7 | 2,3 | Алюминий «гуляет» сильнее, нужны компенсаторы |
| Цена за 1 кг (приблизительно) | Высокая (базовая) | В 3-4 раза дешевле | Чистая экономия бюджета до 60% |
Особенности монтажа и решение проблемы окисления
Главный аргумент противников алюминия — быстрая коррозия и высокое сопротивление оксидной пленки. Действительно, на открытом воздухе алюминий мгновенно покрывается слоем диэлектрика (Al₂O₃). Если просто стянуть два алюминиевых прутка болтом, контакт начнет греться уже при 50% нагрузке. Однако в современных условиях эта проблема решается тремя способами:
- Механическая зачистка под слоем смазки. Контактные площадки зачищаются металлической щеткой до блеска, после чего немедленно наносится токопроводящая кварце-вазелиновая паста. Она препятствует доступу кислорода.

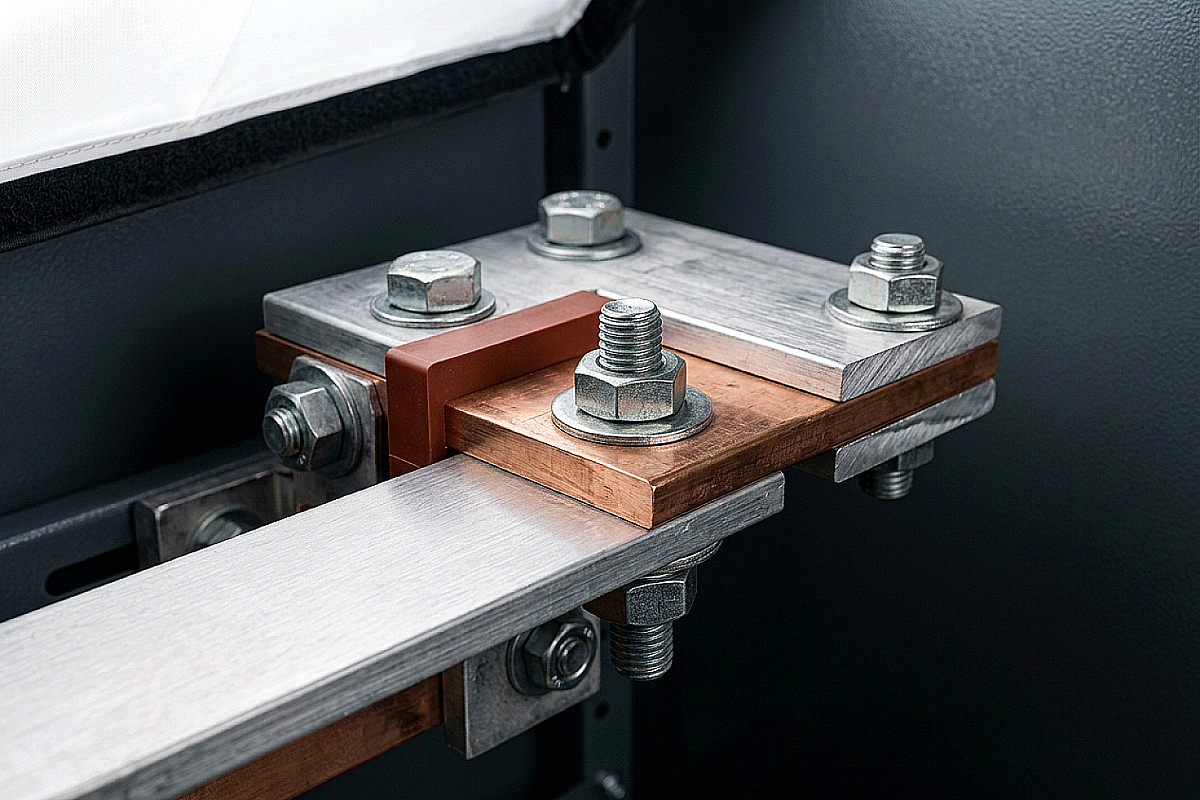

- Переходные пластины (МА). Для соединения алюминиевой шины с медными выводами автоматических выключателей или трансформаторов в Казахстане обязаны использоваться медно-алюминиевые пластины или шайбы. Это предотвращает гальваническую коррозию, которая неизбежна при прямом контакте этих металлов.
- Стабильный зажим. Алюминий обладает свойством «текучести» под давлением. Поэтому болтовые соединения в щитах на базе алюминиевых шин требуют использования тарельчатых пружин (шайб Гровера повышенной жесткости) и регулярной протяжки в первый год эксплуатации.
Экономическая эффективность для объектов в Казахстане
При расчете проекта на 1000 Ампер переход на алюминий АД31Т позволяет снизить затраты на закупку металла в 2,5–3 раза. Учитывая, что цены на медь на мировых биржах волатильны, алюминий остается более предсказуемым активом для долгосрочных контрактов. Кроме того, снижение веса оборудования упрощает логистику. Например, доставка шинопровода из Алматы в удаленные регионы Казахстана обойдется дешевле, так как объем полезной нагрузки транспорта будет использован эффективнее.
Компания АТЛАНТ МАРКЕТ предлагает широкий сортамент шин АД31Т со склада. Мы помогаем не только укомплектовать объект, но и подобрать оптимальные типоразмеры, чтобы избежать переплаты за «лишние» килограммы. При заказе партии от 500 кг возможна нарезка в размер на филиалах в Каскелене и Талдыкоргане, что существенно ускоряет сборку щитового оборудования непосредственно на объекте.
FAQ: Часто задаваемые вопросы
Можно ли сваривать алюминиевые шины в щитах?
Да, аргонодуговая сварка — это лучший способ создания неразъемного соединения. Она полностью исключает проблему окисления в месте стыка, но требует квалифицированного персонала и специального оборудования.
Почему в спецификациях часто пишут АД31, а не АД0?
АД0 — это технически чистый алюминий, он очень мягкий. Шина из него будет провисать под собственным весом на больших пролетах. АД31 — это авиаль, легированный магнием и кремнием, он в разы жестче, что критично для безопасности электроустановок.
Как алюминий ведет себя в условиях повышенной влажности Алматы?
Алюминий отлично сопротивляется коррозии благодаря той самой оксидной пленке. Проблемы возникают только в местах контакта с другими металлами без защиты или в агрессивной химической среде. В обычных условиях срок службы алюминиевого шинопровода составляет не менее 25–30 лет.
В итоге, выбор между медью и алюминием — это вопрос баланса. Если габариты щита жестко ограничены, медь остается незаменимой. Но если в приоритете стоит бюджет и снижение веса (например, при монтаже на кровлях или в модульных подстанциях), алюминиевая шина АД31Т является технически грамотным и экономически выгодным решением. Главное — соблюдать технологию подготовки контактных поверхностей и использовать качественный металл от проверенного поставщика в Казахстане.
