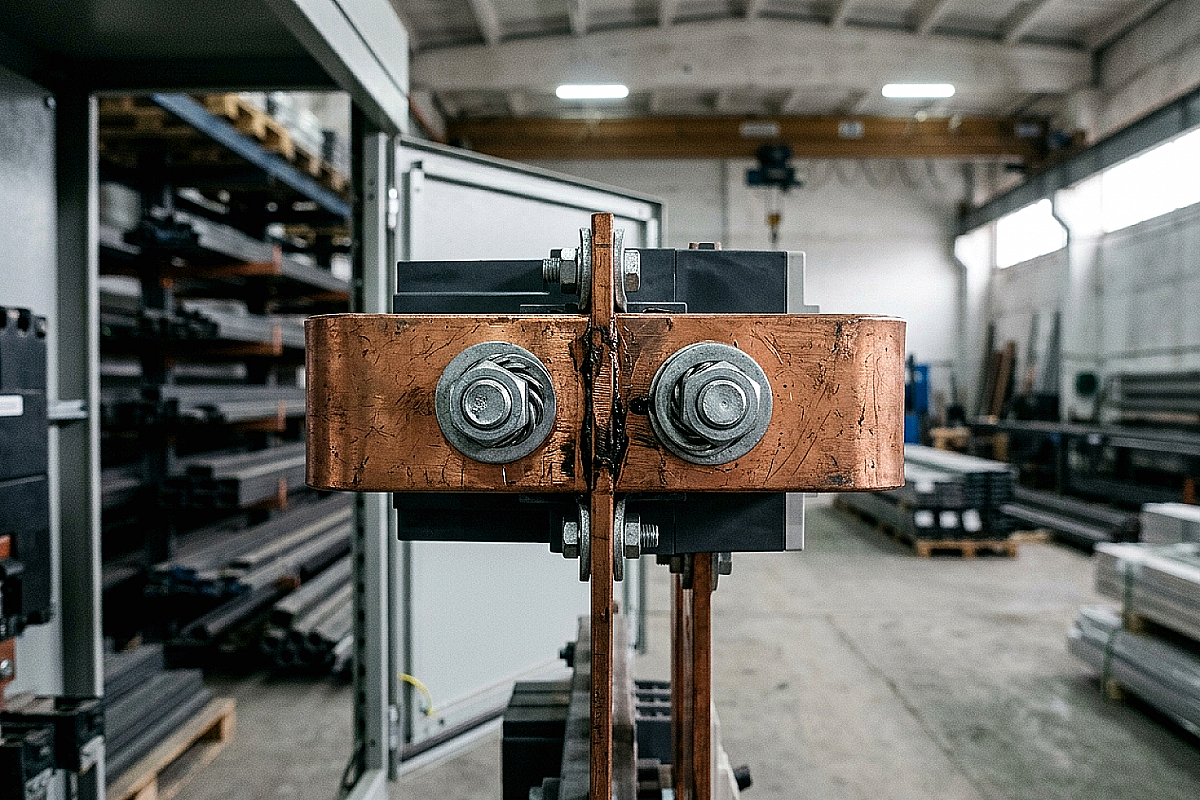

Болтовое соединение медных шин: как обеспечить надежный контакт

Эксплуатация распределительных устройств на промышленных и гражданских объектах Алматы требует безупречного исполнения токоведущих частей. Медная шина обладает высокой проводимостью, однако именно в местах соединений возникают основные потери энергии. Окисление меди, термическое расширение болтов и недостаточный прижим — главные причины выхода из строя электрощитов. В этой статье мы рассмотрим, как правильно собрать шинный мост, чтобы он служил десятилетиями без аварийных остановок.

Подготовка контактных поверхностей: почему зачистка — это только половина успеха

Согласно ГОСТ 10434-82, контактные поверхности медных шин перед соединением должны быть подготовлены для обеспечения минимального переходного сопротивления. Медь активно окисляется на воздухе, образуя тонкую пленку оксида, которая является диэлектриком. В условиях Алматы, где влажность в предгорных районах может способствовать ускоренной коррозии, пренебрежение этапом подготовки недопустимо.

Первый шаг — механическая очистка. Используйте стальные щетки или абразивные материалы (наждачную бумагу средней зернистости), чтобы снять слой окисла до появления характерного металлического блеска. Важно выполнять зачистку непосредственно перед сборкой узла. После механической обработки поверхность необходимо обезжирить спиртовым раствором или специализированным составом. Не используйте растворители, оставляющие масляную пленку.

Особое внимание стоит уделить геометрии шины. Если при нарезке или перфорации на складе ATLANT MARKET были допущены заусенцы, их нужно полностью удалить напильником. Даже микроскопический выступ не позволит шинам плотно прилечь друг к другу, что уменьшит эффективную площадь контакта и приведет к локальному перегреву.

Выбор крепежа: болт, гайка и тарельчатая шайба

Для создания надежного прижима в болтовом соединении медных шин нельзя использовать обычные метизы из строительного магазина. Рекомендуется применять оцинкованный стальной крепеж классом прочности не ниже 8.8. Использование нержавеющих болтов AISI 304 допустимо в агрессивных средах, однако стоит учитывать разницу в коэффициентах температурного расширения.

Критически важным элементом является тарельчатая пружинная шайба (шайба Гровера или шайба Бельвиля). Медь — материал пластичный, при нагревании под нагрузкой она расширяется, а при остывании «усаживается». Если использовать обычную плоскую шайбу, через несколько циклов нагрева-остывания соединение ослабнет. Пружинная шайба компенсирует эти температурные деформации, поддерживая постоянное усилие прижима.

При закупке комплектующих в Алматы или Каскелене убедитесь, что диаметр отверстия в шине соответствует диаметру болта. Чрезмерный люфт снижает жесткость узла, а слишком плотная посадка может вызвать напряжение в металле при нагреве. Идеальный зазор — 1 мм (например, отверстие 11 мм для болта М10).

Таблица моментов затяжки и расчетное усилие

Перетяжка болта так же опасна, как и недотяжка. Чрезмерное усилие может привести к деформации медной шины («текучести» металла) или срыву резьбы болта. Ниже приведены рекомендованные значения крутящего момента для стандартных шинных соединений.

Для обеспечения точности монтажа на объектах Казахстана обязательно использование тарированных динамометрических ключей. После затяжки рекомендуется наносить контрольную метку маркером на гайку и шину — это позволит при плановом осмотре электрощита визуально определить, не произошло ли ослабления крепежа.

Использование токопроводящих паст в условиях Алматы

Контактные пасты (УВС — уплотнительные вибростойкие составы) выполняют две функции: защищают медь от окисления и заполняют микропустоты между поверхностями шин, увеличивая площадь эффективного соприкосновения. В Алматинском регионе, где возможны перепады температур и влажности, применение таких паст является залогом долговечности системы.

Паста наносится тонким равномерным слоем на зачищенную поверхность одной из шин. При затяжке излишки выдавливаются, создавая герметичный барьер по периметру контакта. Это предотвращает попадание влаги и пыли внутрь узла. Помните, что паста не заменяет механическую очистку, а лишь дополняет её. Использование составов на основе графита или меди позволяет снизить сопротивление перехода на 10–15%, что существенно уменьшает тепловые потери в мощных установках.

Итог: чеклист долговечного шинного соединения

Сборка медной шины — это процесс, не терпящий спешки. Чтобы избежать проблем при приемке объекта технадзором и гарантировать стабильную работу системы, следуйте алгоритму:

• Зачистка до блеска и обезжиривание каждой сопрягаемой плоскости;
• Проверка геометрии: отсутствие изгибов и заусенцев в зоне нахлеста;
• Применение качественных болтов (8.8) и обязательное наличие тарельчатых шайб;
• Нанесение токопроводящей пасты для защиты от окислов;
• Затяжка динамометрическим ключом согласно табличным значениям;
• Маркировка готовых узлов для последующего контроля.

Компания АТЛАНТ МАРКЕТ обеспечивает поставку электротехнической медной шины ШМТ и ШММ с собственного склада в Алматы. Мы предлагаем резку в размер и перфорацию на профессиональном оборудовании, что гарантирует идеальную подготовку материала для ваших электрощитов.
