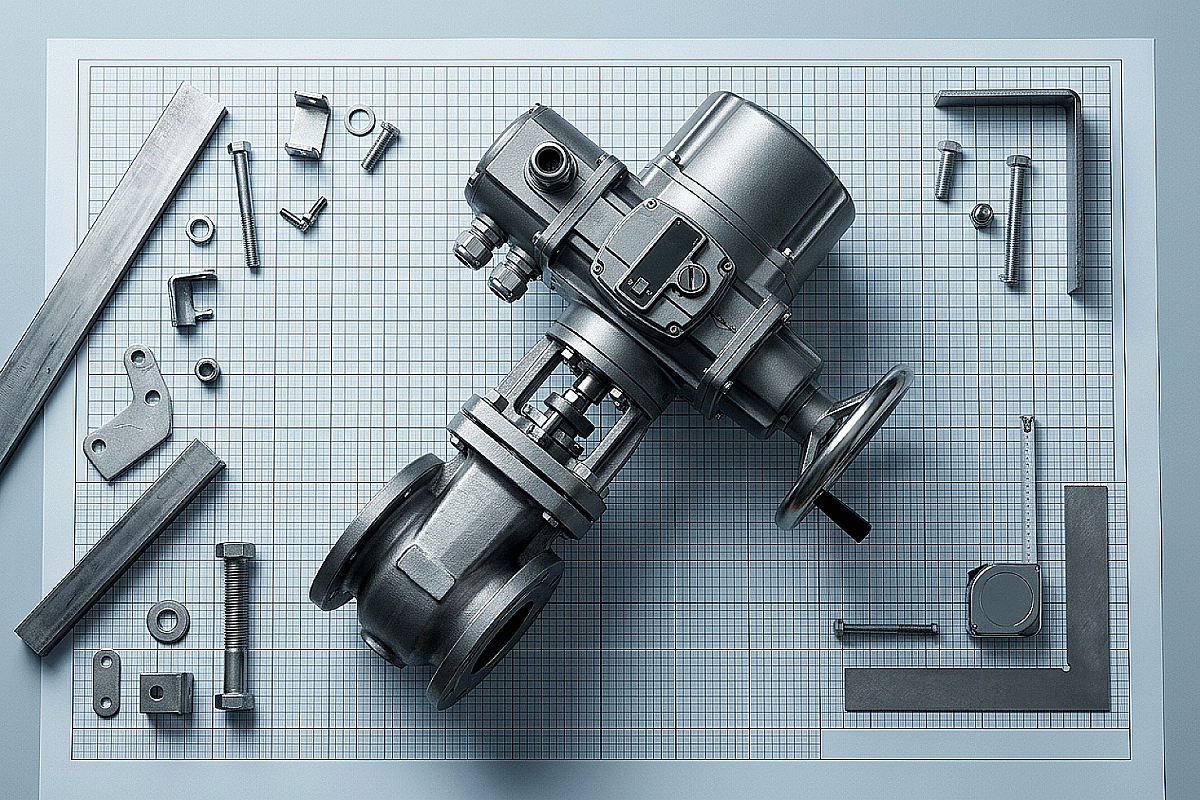

Электроприводы для задвижек и затворов: гид по выбору и автоматизации

В современных системах водоснабжения, отопления и промышленного водоотведения Алматы ручное управление массивными задвижками становится пережитком прошлого. Когда речь идет о диаметрах свыше 200 мм или о труднодоступных узлах, физических усилий оператора недостаточно для оперативного перекрытия потока. Именно здесь на помощь приходят электроприводы — устройства, превращающие обычную арматуру в интеллектуальный исполнительный механизм. Правильный подбор привода определяет, сможет ли система предотвратить аварию при прорыве трубы или выйдет из строя из-за неправильно рассчитанного крутящего момента.

Многооборотные и четвертьоборотные приводы: в чем разница

Первое, с чем сталкивается снабженец при анализе спецификации — это тип движения рабочего органа арматуры. Приводы делятся на две основные группы, которые не являются взаимозаменяемыми. Многооборотные электроприводы предназначены для задвижек с выдвижным или невыдвижным шпинделем. Для полного закрытия задвижки Ду300 может потребоваться от 20 до 50 полных оборотов вала, и привод должен обеспечивать стабильное усилие на всем пути движения клина. Четвертьоборотные (или однооборотные) приводы используются для шаровых кранов и дисковых поворотных затворов. Здесь рабочий орган поворачивается всего на 90 градусов. Ошибка в выборе типа привода приведет к невозможности монтажа, так как посадочные фланцы и механика передачи усилия различаются принципиально.

Крутящий момент и запас мощности

Критический параметр любого электропривода — номинальный крутящий момент, измеряемый в Ньютон-метрах (Нм). Снабженцы часто совершают ошибку, подбирая привод строго по диаметру задвижки. Однако усилие, необходимое для «срыва» задвижки с места после длительного простоя, может в 1.5–2 раза превышать расчетный момент при нормальном ходе. В условиях Казахстана, где вода часто имеет повышенную жесткость, на поверхностях клина и седел образуются отложения, увеличивающие трение. В ATLANT MARKET мы рекомендуем закладывать коэффициент запаса не менее 1.2–1.3 к паспортным данным арматуры, чтобы гарантировать закрытие узла даже в критической ситуации.

Стандарты крепления ISO 5210 и ISO 5211

Для того чтобы электропривод идеально состыковался с арматурой, разработаны международные стандарты фланцевых соединений. ISO 5210 определяет размеры для многооборотных приводов (типы F07, F10, F14 и т.д.), а ISO 5211 — для четвертьоборотных. При закупке важно проверять не только диаметр вала и размер шпонки, но и конфигурацию фланца. Несоответствие даже на несколько миллиметров потребует изготовления дорогостоящих переходных адаптеров, что затянет сроки монтажа на объекте в Алматы или Каскелене. Ниже представлена сравнительная таблица основных характеристик электроприводов для типовых узлов.

Степени защиты IP и климатическое исполнение

Учитывая резко континентальный климат Казахстана, электроприводы на открытых площадках подвергаются воздействию экстремальных температур и влажности. Степень защиты корпуса должна быть не ниже IP65 (защита от струй воды и пыли). Для узлов, расположенных в колодцах, которые могут быть затоплены паводковыми водами в предгорьях Алматы, необходимо выбирать исполнение IP68, допускающее длительное погружение под воду. Также важно учитывать наличие встроенных датчиков момента и концевых выключателей, которые останавливают двигатель при достижении крайних положений, предотвращая поломку редуктора или деформацию шпинделя задвижки.

Блоки управления и интеграция в АСУ ТП

Современный электропривод — это не просто мотор, а сложный электронный узел. Блоки управления позволяют интегрировать арматуру в общегородские или внутриобъектные системы диспетчеризации. Поддержка протоколов Modbus, Profibus или простого аналогового сигнала 4-20 мА позволяет оператору в Алматы видеть реальное положение затвора в процентах на экране монитора. Наличие ручного дублера (штурвала) является обязательным требованием безопасности: при отключении электроэнергии на объекте персонал должен иметь возможность перекрыть поток вручную.

Итог: что проверить перед закупкой

Заказывая автоматизацию для запорной арматуры на складе АТЛАНТ МАРКЕТ, убедитесь, что у вас есть данные по давлению в системе (Ру), диаметру (Ду) и типу среды. Для агрессивных стоков или пищевых производств предпочтительны приводы в нержавеющем корпусе или со специальным эпоксидным покрытием. Помните, что правильно подобранный электропривод служит до 15–20 лет, окупая себя за счет отсутствия аварий и сокращения штата обходчиков.
