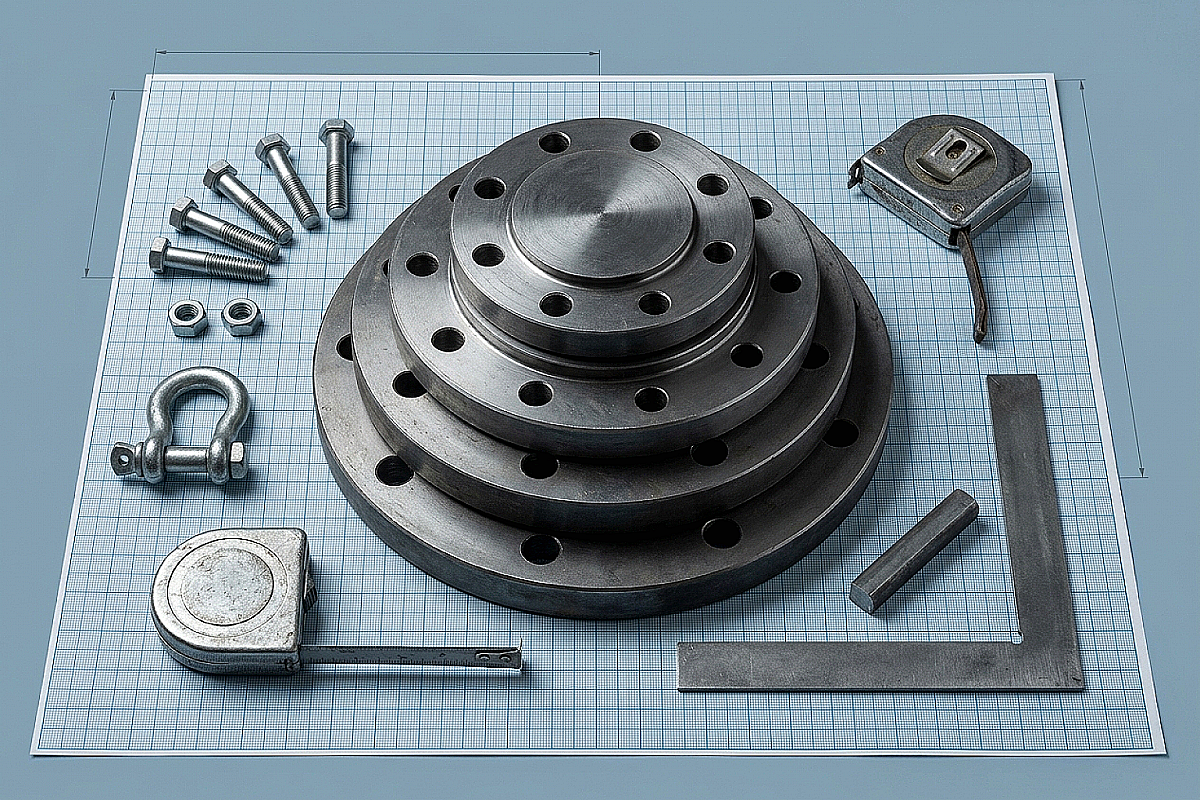

При монтаже магистральных трубопроводов или сборке тепловых узлов снабженцы часто сталкиваются с необходимостью временного или постоянного перекрытия концевых участков. Использование сварных эллиптических заглушек в таких случаях не всегда оправдано, так как они делают соединение неразъемным. Фланцевая заглушка (или «глухой фланец») решает задачу герметизации, сохраняя возможность быстрого доступа к системе для её дальнейшего продления или ревизии.
Основная сложность при закупке заключается в путанице стандартов и исполнений. Ошибка в выборе толщины зеркала или несовпадение болтовых отверстий с ответным фланцем задвижки приводит к простою бригады и срыву сроков опрессовки. В условиях эксплуатации инженерных сетей Алматы, где давление в магистралях может значительно колебаться из-за рельефа, правильный подбор характеристик заглушки становится вопросом промышленной безопасности.
Различия между ГОСТ 12836-67 и АТК 24.200.02-90
На рынке Казахстана сегодня доминируют два основных нормативных документа, регламентирующих производство стальных заглушек. Несмотря на внешнюю схожесть, они имеют концептуальные различия в сортаменте и области применения. ГОСТ 12836-67 — это классический советский стандарт, который охватывает наиболее востребованные диаметры (Ду) и давления (Ру) до 4,0 МПа (40 кгс/см²). Он является базовым для большинства объектов гражданского строительства и ЖКХ в Алматы.
АТК 24.200.02-90 (Альбом типовых конструкций) — более современный и расширенный стандарт, разработанный изначально для нефтехимической и газовой промышленности. Заглушки по АТК имеют более широкий диапазон исполнений (например, с выступом, впадиной или под линзовую прокладку) и рассчитаны на давление до 16,0 МПа (160 бар). Для стандартного водопровода или системы отопления закупка по АТК часто избыточна, но для технологических линий заводов — это единственный верный вариант.
Важно помнить, что геометрические размеры, такие как межосевое расстояние болтовых отверстий и их количество, у заглушек по обоим стандартам обычно совпадают с параметрами соответствующих фланцев по ГОСТ 12820-80 или новому ГОСТ 33259-2015. Это позволяет без проблем стыковать «глухой» элемент с любой стандартной запорной арматурой, представленной на складе ATLANT MARKET.
Как подобрать заглушку по рабочему давлению и температуре
Главный параметр, определяющий надежность заглушки — это её способность выдерживать изгибающее усилие от давления среды. В отличие от проходного фланца, заглушка принимает на себя всю силу гидравлического удара всей своей площадью. Именно поэтому диск заглушки всегда массивнее и толще, чем фланец аналогичного диаметра и давления. При выборе необходимо ориентироваться на показатель Ру (номинальное давление) и учитывать температурный режим.
| Параметр выбора | Сталь Ст3пс (обычная) | Сталь 20 (конструкционная) | Сталь 09Г2С (низколегированная) |
|---|---|---|---|
| Рабочее давление (Ру) | До 16 бар (1,6 МПа) | До 40 бар (4,0 МПа) | До 160 бар (16,0 МПа) |
| Температурный диапазон | От -20°C до +200°C | От -40°C до +425°C | От -70°C до +450°C |
| Рекомендуемая среда | Вода, пар, неагрессивный газ | Перегретый пар, нефтепродукты | Агрессивные среды, криогенные системы |
| Применение в Казахстане | Внутренние сети ЖКХ Алматы | Магистральные теплосети | Наружные сети северных регионов |
Если вы закупаете заглушки для систем, работающих под давлением свыше 25 бар, обязательно проверяйте качество обработки уплотнительной поверхности («зеркала»). Наличие глубоких царапин или раковин не позволит добиться герметичности даже при использовании качественной прокладки. Для систем в Алматы, где вода отличается высокой жесткостью, мы рекомендуем использовать заглушки с антикоррозийным покрытием или из нержавеющей стали AISI 304, если речь идет о пищевом производстве.
Марки стали: когда Ст3 недостаточно для условий Казахстана
Выбор марки стали напрямую зависит от климатической зоны, в которой расположен объект. Сталь Ст3пс — самый дешевый и ходовой вариант, идеально подходящий для подвальных разводок и внутренних узлов учета. Однако у неё есть порог хладноломкости: при температуре ниже -20°C металл становится хрупким. Для наружных участков трубопроводов в Алматинской области, где зимние температуры могут опускаться до -30°C, безопаснее использовать сталь 20.
Для объектов в северных и западных регионах Казахстана (Астана, Атырау, Павлодар) стандартом является сталь 09Г2С. Она содержит легирующие элементы (марганец и кремний), которые сохраняют пластичность металла при экстремальных морозах до -70°C. Использование заглушек из 09Г2С в Алматы также оправдано на ответственных участках высокого давления, так как эта сталь лучше сопротивляется усталостным нагрузкам при частых циклах нагрева и охлаждения системы.
При закупке на складе ATLANT MARKET всегда уточняйте марку стали в паспорте изделия. Часто визуально отличить Ст3 от Стали 20 невозможно, поэтому наличие заводского сертификата является единственной гарантией того, что заглушку не сорвет при пиковой нагрузке в отопительный сезон.
Чек-лист проверки качества при приемке заглушек
Перед тем как подписать акт приемки и отправить партию на объект, проведите визуальный и инструментальный контроль. Ошибки в геометрии фланцевых соединений — самая частая причина «фонтанов» при первом запуске насосов. Профессиональный снабженец обращает внимание на следующие детали:
- Плоскостность зеркала: приложите линейку к уплотнительной поверхности. Просвет должен быть минимальным, иначе прокладку выдавит давлением.
- Соосность отверстий: проверьте симметричность расположения болтовых отверстий. Смещение на 2-3 мм сделает монтаж болтов невозможным без рассверливания, что запрещено нормами безопасности.
- Толщина диска: замерьте толщину штангенциркулем. «Облегченные» заглушки с заниженной толщиной — это риск деформации диска («тарелочности») при затяжке болтов.
- Маркировка: на торце или боковой поверхности должна быть выбита информация о Ду, Ру и марке стали.
Не забывайте, что для сборки узла вам потребуются дополнительные комплектующие. Переход на стальные фланцы других типов требует точного подбора метизов. Также критически важно правильно выбрать уплотнительный материал: для воды подойдет паронит ПОН-Б, а для нефтепродуктов — ПМБ. При монтаже в труднодоступных местах или сейсмозонах Алматы рассмотрите возможность использования специальных исполнений уплотнения (шип-паз), которые гарантируют фиксацию прокладки даже при вибрациях.
Итог: что взять с собой к закупке
Закупка фланцевых заглушек требует четкого понимания параметров ответного узла. Чтобы не ошибиться, всегда имейте при себе спецификацию с указанием Ду (DN), Ру (PN) и типа исполнения поверхности. На складе ATLANT MARKET в Алматы мы поддерживаем широкий ассортимент заглушек по ГОСТ 12836-67 и АТК 24.200.02-90, обеспечивая оперативную комплектацию объектов любого масштаба — от частных котельных до магистральных теплотрасс. Правильный выбор стандарта и марки стали сегодня — это отсутствие аварийных раскопок и протечек в будущем.
Можно ли использовать обычный фланец вместо заглушки, заварив в нем отверстие листом?
Технически это возможно, но категорически не рекомендуется для систем под давлением. Сварной шов создает зону термического влияния и концентрацию напряжений. При гидроударе такую самодельную «заглушку» может вырвать или деформировать. Заводская цельнометаллическая заглушка рассчитана на изгибающие нагрузки и имеет сертификат безопасности.
Чем отличается заглушка фланцевая от заглушки эллиптической?
Фланцевая заглушка крепится на болты к ответному фланцу и является разъемным соединением. Эллиптическая заглушка приваривается непосредственно к трубе встык. Фланцевый вариант выбирают там, где требуется периодический доступ к трубе или возможность быстрого демонтажа линии.
Нужно ли красить заглушки перед установкой в грунт?
Да, черные стальные заглушки требуют обязательной антикоррозийной защиты. Если узел будет находиться в колодце или грунте, его необходимо покрыть битумной мастикой, суриком или использовать ВУС-изоляцию. Для открытых участков достаточно качественной эмали по металлу.
