Выбор полиэтиленовых труб для наружных сетей водоснабжения в Алматы — это не просто поиск самого выгодного прайса. Ошибка в расчете SDR (Standard Dimension Ratio) может привести к тому, что магистраль лопнет под давлением или, наоборот, бюджет проекта будет раздут из-за неоправданной покупки слишком толстостенной трубы. В условиях резко континентального климата Казахстана, где почва промерзает на значительную глубину, а сейсмическая активность в Алматинской области вносит свои коррективы в проектирование, понимание технических параметров трубы ПЭ-100 становится критическим навыком для прораба и снабженца.
Что такое SDR и почему это важно для снабженца
Аббревиатура SDR обозначает отношение наружного диаметра трубы к толщине её стенки. Математически это выглядит как простая дробь, но для инженера это главный индикатор прочности. Чем меньше число SDR, тем толще стенка трубы и тем выше её способность сопротивляться как внутреннему давлению воды, так и внешнему давлению грунта. На складах в Алматы наиболее востребованы трубы ПЭ-100 с показателями SDR 11, SDR 13.6 и SDR 17.
Важно помнить, что марка полиэтилена ПЭ-100 сама по себе обладает высокой плотностью (около 950 кг/м³), что позволяет изготавливать более тонкостенные трубы по сравнению с устаревшим ПЭ-80 без потери прочности. Однако именно SDR определяет, выдержит ли труба гидроудар при резком запуске насосной станции или сезонное смещение пластов почвы в предгорьях Заилийского Алатау. При закупке в ATLANT MARKET специалисты всегда рекомендуют сверять проектные данные с реальными условиями эксплуатации, так как замена SDR 11 на SDR 17 без пересчета гидравлики недопустима.
Кроме того, толщина стенки напрямую влияет на внутренний проходной диаметр. При одинаковом наружном диаметре в 110 мм, труба SDR 11 будет иметь более узкое сечение, чем SDR 17. Это необходимо учитывать при расчете пропускной способности магистрали, чтобы не столкнуться с дефицитом давления у конечного потребителя в Талдыкоргане или Каскелене.
Выбор между SDR 11 и SDR 17: сравнение характеристик
Для большинства бытовых и промышленных задач в Казахстане выбор стоит между двумя основными стандартами. Понимание разницы между ними позволяет оптимизировать смету без риска для надежности системы. Ниже приведена сравнительная таблица для труб из первичного полиэтилена ПЭ-100 согласно ГОСТ 18599-2001.
| Параметр | SDR 11 | SDR 17 |
|---|---|---|
| Рабочее давление (Pn) | 16 атмосфер (1.6 МПа) | 10 атмосфер (1.0 МПа) |
| Толщина стенки (для d=110 мм) | 10.0 мм | 6.6 мм |
| Область применения | Магистральные сети, ГНБ, высокое давление | Разводка внутри поселков, самотечные сети |
| Устойчивость к нагрузкам грунта | Высокая (глубокое заложение) | Средняя (до 3-4 метров) |
Труба ПЭ-100 SDR 11 считается «золотым стандартом» для систем питьевого водоснабжения в городах с большой этажностью, таких как Алматы. Высокое рабочее давление в 16 бар необходимо для подачи воды на верхние этажи и компенсации значительных перепадов высот рельефа. Также SDR 11 обязателен при использовании метода горизонтально-направленного бурения (ГНБ), так как при протягивании трубы через скважину она испытывает колоссальные растягивающие нагрузки.
В свою очередь, SDR 17 — это оптимальный выбор для частного сектора и коттеджных городков. Давления в 10 бар вполне достаточно для работы большинства насосов, а меньший вес трубы упрощает логистику и монтаж. Экономия при выборе SDR 17 вместо SDR 11 может составлять до 30-40% от стоимости погонного метра, что существенно при прокладке длинных трасс. Однако такая экономия оправдана только в случае, если проектное давление в сети не превышает 8 бар (с учетом запаса на гидроудары).
Особенности прокладки ПЭ-100 в Алматы и сейсмических зонах
Алматы относится к зоне с высокой сейсмической активностью, что накладывает особые требования к гибкости трубопроводов. Полиэтилен ПЭ-100 идеально подходит для таких условий благодаря своей способности растягиваться на 3-7% без разрыва. Однако даже самый качественный материал требует соблюдения технологии укладки. При монтаже труб с разным SDR важно помнить о методах стыковки.
Для труб SDR 11 и толще предпочтительнее использовать сварку встык или электросварные муфты. Тонкостенные трубы (SDR 17 и выше) при малых диаметрах могут деформироваться в зажимах сварочного аппарата, поэтому для них критически важна точность настройки оборудования. В АТЛАНТ МАРКЕТ мы всегда обращаем внимание клиентов на то, что использование компрессионных (цанговых) фитингов допустимо только на малых диаметрах (до 63-110 мм) и преимущественно в доступных для ремонта местах.
Глубина заложения труб в Алматинской области варьируется от 1.2 до 1.8 метра в зависимости от состава грунта и близости к горам. При укладке труб ПЭ-100 SDR 17 на глубину более 4 метров под проезжей частью обязательно использование защитных футляров (гильз). Толстостенная труба SDR 11 лучше справляется с нагрузкой от транспорта, но и она требует качественной песчаной «подушки» толщиной не менее 10-15 см, чтобы исключить точечное давление камней на стенку полимера.
Итог

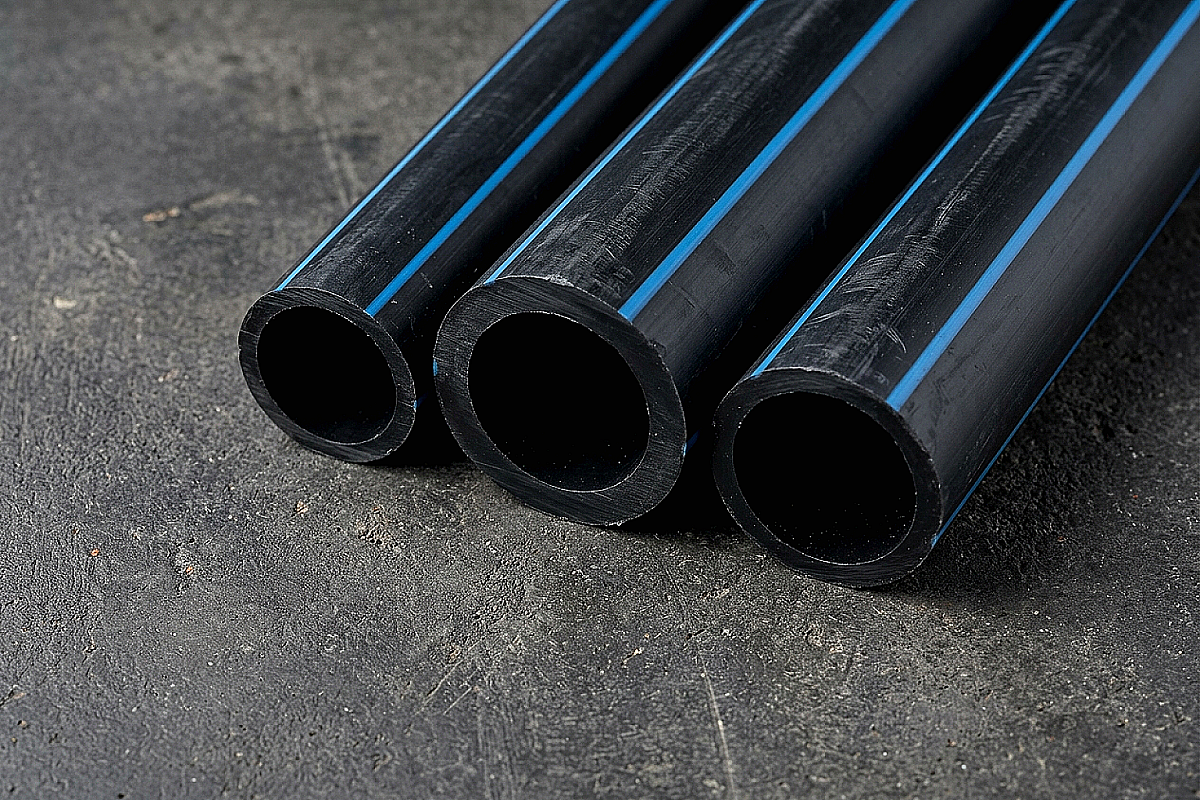

Выбор SDR — это всегда баланс между надежностью и ценой. Для магистральных сетей Алматы и проектов с ГНБ выбирайте ПЭ-100 SDR 11. Для локального водоснабжения частных домов и разводки по участку в большинстве случаев достаточно SDR 17. Главное — убедиться, что труба изготовлена из первичного сырья и имеет синюю полосу, подтверждающую её пригодность для питьевой воды.
Можно ли соединять трубы ПЭ-100 с разным SDR?
Сварка встык труб с разным SDR (например, SDR 11 и SDR 17) запрещена, так как разная толщина стенок не позволит сформировать качественный сварочный шов. В таких случаях соединение производится через электросварные муфты или фланцевые переходы.
Как влияет температура воздуха на монтаж труб в Казахстане?
При температуре ниже -5°C полиэтилен становится менее эластичным. Монтаж в зимнее время требует обязательного прогрева концов труб перед сваркой и бережного обращения, так как при сильных морозах риск появления трещин при ударах возрастает.
Какой срок службы у труб ПЭ-100 при правильном выборе SDR?
Согласно ГОСТ, срок службы труб ПЭ-100 для холодного водоснабжения составляет не менее 50 лет. При соблюдении температурного режима и отсутствии превышения рабочего давления этот срок может достигать 100 лет.
