Инженерные системы Алматы, особенно в районах с изношенными магистральными сетями, ежедневно сталкиваются с проблемой засорения. Мелкие частицы шлама, песок из предгорных рек и продукты коррозии старых труб действуют как абразив, разрушая седла шаровых кранов и блокируя работу регулирующей арматуры. Установка фланцевого сетчатого фильтра (грязевика) — это стандартный и наиболее эффективный способ защитить оборудование и продлить срок службы всей системы на десятилетия.

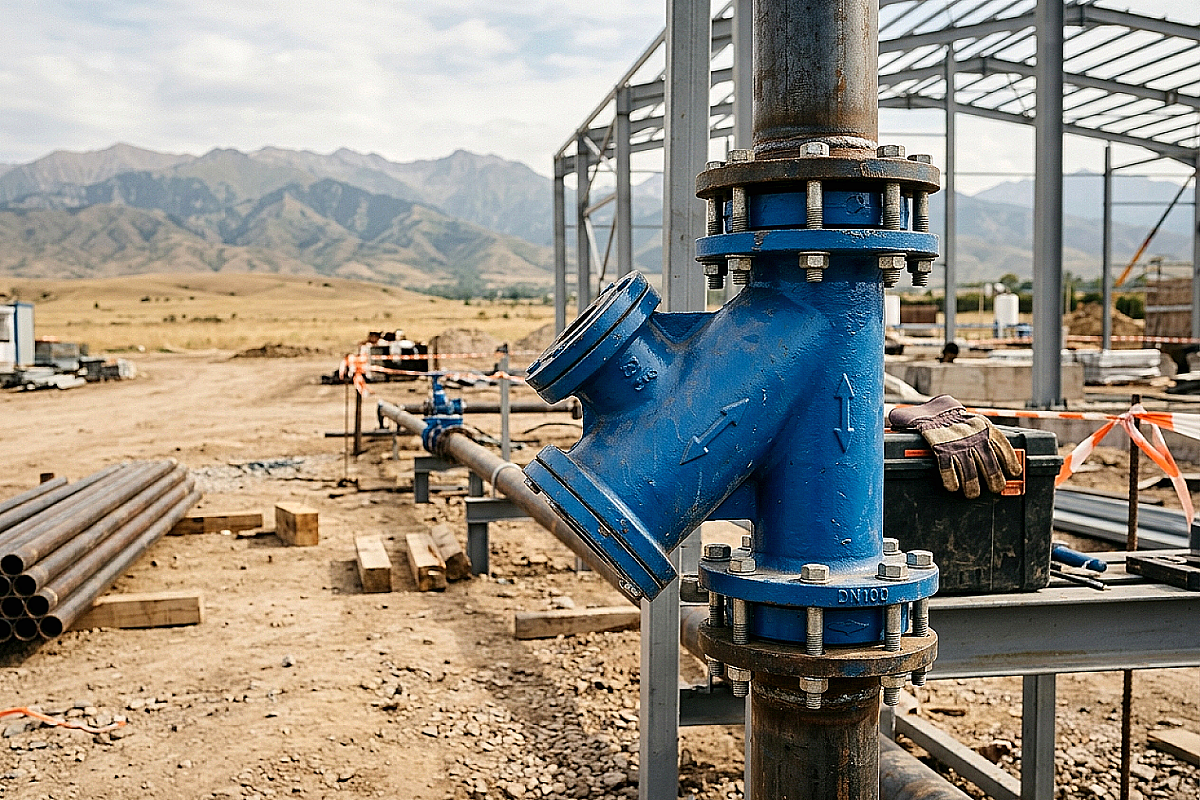

Конструкция Y-образного фильтра: почему форма имеет значение
Самым востребованным типом грязевика на рынке Казахстана является косой (Y-образный) фильтр. Его название обусловлено формой корпуса: фильтрующая камера расположена под углом к основному потоку. Такая геометрия обеспечивает оптимальное сочетание гидравлического сопротивления и грязеемкости. Когда жидкость проходит через корпус, она попадает во внутреннюю полость сетчатого цилиндра, где твердые частицы задерживаются, а очищенный поток уходит дальше в систему.
Важной деталью качественного фильтра является крышка камеры. В профессиональных моделях, представленных в ассортименте ATLANT MARKET, крышка оснащена пробкой или сливным краном. Это позволяет быстро сбросить давление и удалить скопившийся мусор без демонтажа всего устройства. Сетка внутри корпуса обычно изготавливается из нержавеющей стали марки AISI 304, что гарантирует её устойчивость к коррозии даже в условиях агрессивной химии или высокой температуры теплоносителя.
Материалы корпуса и рабочее давление (Ру)
При выборе грязевика необходимо ориентироваться на материал корпуса, который должен соответствовать параметрам трубопровода. Для систем холодного и горячего водоснабжения в гражданском строительстве чаще всего используют чугунные фильтры. Они дешевле стальных, обладают отличной литейной формой и достаточной прочностью для стандартных давлений Ру 10 или Ру 16.
- Серый чугун (СЧ20 / GG25) — бюджетный вариант для стабильных систем с температурой до 225°C.
- ВЧШГ (высокопрочный чугун / GGG40) — более пластичный материал, который лучше переносит гидроудары и вибрации.
- Сталь 20 — применяется в магистральных сетях с высоким давлением (Ру 25, Ру 40) и температурой до 400°C. Стальные фильтры незаменимы на паропроводах и технологических линиях.
- Нержавеющая сталь (AISI 304/316) — используется в пищевой и химической промышленности, где недопустимо загрязнение среды продуктами коррозии самого корпуса.
Техническое сравнение типов фланцевых фильтров
Для корректного подбора оборудования снабженцу важно понимать эксплуатационные границы различных моделей. Ниже приведена таблица сравнения наиболее популярных позиций запорной арматуры для защиты сетей.
| Параметр | Чугунный (GG25) | Чугунный (GGG40) | Стальной (Ст20) |
|---|---|---|---|
| Давление (Ру) | до 16 бар | до 25 бар | до 40-63 бар |
| Температура среды | до +225°C | до +300°C | до +450°C |
| Среда | Вода, пар | Вода, пар, гликоль | Нефть, газ, пар |
| Устойчивость к ударам | Низкая | Средняя | Высокая |
Тонкость очистки: как выбрать размер ячейки сетки
Основной характеристикой, определяющей эффективность грязевика, является размер ячейки фильтрующего элемента (mesh size). Слишком мелкая сетка будет мгновенно забиваться, создавая избыточное давление и снижая напор, а слишком крупная — пропустит опасный мусор к насосам. Для стандартных фланцевых фильтров в Алматы приняты следующие нормы:
- Грубая очистка (800–1200 мкм) — устанавливается на вводе в здание или перед магистральными задвижками. Защищает от камней, щепы и крупной окалины.
- Средняя очистка (400–600 мкм) — стандарт для систем отопления и водоснабжения. Оптимально защищает шаровые краны и клапаны.
- Тонкая очистка (до 200 мкм) — требуется перед теплосчетчиками, контрольно-измерительными приборами и импортными насосными станциями.
Специалисты АТЛАНТ МАРКЕТ рекомендуют при закупке обращать внимание не только на Ду фильтра, но и на материал сетки. Нержавеющая проволока должна быть достаточно толстой, чтобы не деформироваться под напором воды при частичном засорении.
Правила монтажа и типичные ошибки
Главное правило установки Y-образного фильтра — фильтрующая камера (хвостовик) должна быть направлена вниз. Это необходимо для того, чтобы под действием гравитации мусор скапливался в отстойнике, а не разносился потоком по трубе. При горизонтальном монтаже хвостовик направляют вниз под углом, при вертикальном — монтаж допускается только при потоке сверху вниз (в противном случае грязь будет падать обратно в систему при остановке насоса).
Еще одна критическая ошибка — отсутствие отсечной арматуры. Перед фильтром и после него обязательно должны стоять шаровые краны или задвижки. Это позволяет перекрыть участок трубы и безопасно очистить сетку. Помните, что забитый фильтр — это главная причина падения давления в системе и перегрева циркуляционных насосов.
Обслуживание и промывка фильтров
Частота очистки грязевика зависит от состояния сетей. На новых объектах в Алматы первую ревизию рекомендуется проводить через 2-4 недели после запуска системы (пусковая очистка). В процессе эксплуатации признаком засорения служит увеличение разницы давлений на манометрах до и после фильтра. Для промывки достаточно открутить пробку (предварительно перекрыв поток) и извлечь сетку. Промывка осуществляется сильной струей воды с использованием щетки с мягким ворсом. Если сетка имеет признаки сквозной коррозии или разрывов, она подлежит немедленной замене.
FAQ: Часто задаваемые вопросы по грязевикам
Можно ли использовать латунный муфтовый фильтр на фланцевом трубопроводе через переходники?
Технически это возможно, но крайне не рекомендуется. Муфтовые фильтры имеют меньшую грязеемкость и рассчитаны на другие нагрузки. Для фланцевых магистралей Ду 50 и выше всегда следует использовать полноразмерные чугунные или стальные грязевики, соответствующие ГОСТ на фланцы, чтобы избежать лишних соединений и потерь давления.
В чем преимущество магнитного фильтра (ФММ)?
Фланец магнитный муфтовый (ФММ) дополнительно оснащен магнитными вставками. Они улавливают мельчайшую ферромагнитную пыль (ржавчину), которую не задерживает обычная сетка. Это критически важно для защиты циркуляционных насосов с мокрым ротором, где металлические частицы могут примагничиваться к элементам двигателя.
Как понять, в какую сторону ставить фильтр?
На корпусе любого качественного фильтра есть стрелка, указывающая направление движения среды. Установка против стрелки приведет к тому, что мусор будет скапливаться вне сетки, и при открытии крышки для чистки вся грязь просто уйдет дальше по трубе.
Итог: что проверить перед закупкой в ATLANT MARKET
При заказе фильтров для объекта в Казахстане убедитесь, что выбрана правильная марка корпуса (чугун для ЖКХ, сталь для пара), давление соответствует Ру системы, а размер ячейки сетки согласуется с требованиями производителей установленного насосного оборудования. На складах АТЛАНТ МАРКЕТ в Алматы всегда в наличии широкий сортамент запорной и фильтрующей арматуры с полным пакетом сертификатов. Правильно подобранный грязевик — это копеечная деталь, которая спасет миллионные вложения в оборудование вашего объекта.
