Кольцевая жесткость труб ПЭ-100: как выбрать SDR для нагруженных площадок

Строительство крупных логистических центров и торговых хабов в Алматы и Алматинской области ставит перед снабженцами задачу: как обеспечить сохранность подземного водопровода там, где над ним ежедневно будут маневрировать 20-тонные фуры. Традиционный подход «бери трубу потолще» в условиях жесткой экономии смет не работает. Необходимо четкое понимание механики взаимодействия полиэтилена с грунтом и внешним давлением. В отличие от внутреннего давления, на которое работает стенка при разрыве, внешняя нагрузка стремится превратить круглое сечение трубы в эллипс, что при превышении предела эластичности ведет к схлопыванию всей системы.

Физика кольцевой жесткости: почему SN важнее, чем марка полиэтилена

Кольцевая жесткость (обозначается как SN — Nominal Stiffness) — это способность трубы сопротивляться деформации под воздействием вертикального давления. Она измеряется в кН/м² и напрямую зависит от геометрии профиля стенки и модуля упругости материала. Для напорных труб ПЭ-100 по ГОСТ 18599-2001 кольцевая жесткость не всегда указывается в явном виде, так как основным параметром является SDR.

Однако между SDR и SN существует прямая зависимость. Например, труба SDR 17 обладает кольцевой жесткостью около 4–6 кН/м², что соответствует классу SN4. Труба SDR 11 — это уже SN16 и выше. При проектировании площадок в Алматы, где под слоем асфальта часто встречаются лессовидные суглинки, выбор класса жесткости определяет, выдержит ли магистраль вес дорожной одежды и динамический удар от колес транспорта. Чем меньше глубина заложения, тем выше требования к SN, так как нагрузка распределяется по меньшей площади грунта.

Важно помнить, что полиэтилен — материал гибкий. Он работает в связке с окружающим грунтом. Если обсыпка выполнена правильно и плотно, грунт принимает на себя до 80% внешней нагрузки, превращая трубу в элемент единого монолита. В ATLANT MARKET мы всегда рекомендуем запрашивать технические листы на конкретную партию, чтобы точно знать расчетный модуль жесткости для вашего объекта.

Расчет нагрузок: влияние глубины и типа покрытия в условиях Казахстана

При расчете внешнего давления необходимо суммировать два фактора: статическое давление столба грунта и динамическую нагрузку от транспорта. В условиях Алматы нормативная глубина заложения питьевого водопровода составляет 1,2–1,5 метра, что уже создает заметное давление. Однако критическим фактором становится «пятно контакта» от колеса грузовика. На глубине до 1 метра нагрузка передается практически напрямую, без рассеивания в стороны.

Для складских площадок, где используется бетонное армированное покрытие, ситуация чуть проще: бетонная плита работает как распределительная мембрана. Но если труба ПЭ-100 прокладывается под временными дорогами из гравия или под обычным асфальтом, риск деформации возрастает в разы. Опытные прорабы знают: при заложении трубы на глубину менее 0,8 метра под проезжей частью использование SDR 17 (SN4) недопустимо — здесь требуется минимум SDR 11 (SN16) или устройство защитного футляра.

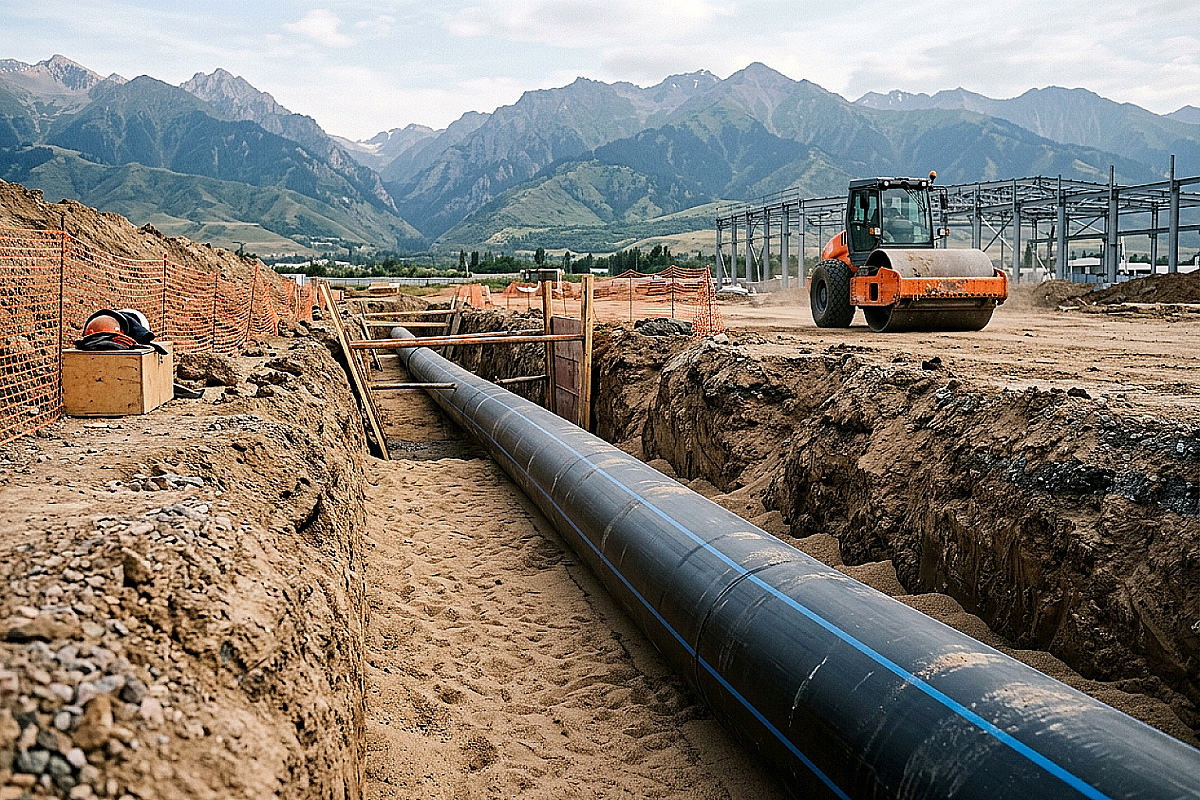

Технология укладки: как подушка и обсыпка защищают трубу

Никакая кольцевая жесткость не спасет трубу ПЭ-100, если она уложена на строительный мусор или каменистый грунт без подготовки. В Алматы почва часто насыщена крупным гравием. Острые края камней создают точки концентрации напряжений, в которых полиэтилен начинает «течь» и деформироваться даже при небольшом давлении сверху. Единственный способ гарантировать долговечность — создание песчаной «постели» толщиной не менее 150 мм.

Особое внимание следует уделить послойному уплотнению грунта. Обсыпка трубы песком или мелким отсевом должна выполняться с обязательным трамбованием пазух. Если оставить пустоты по бокам трубы, при первой же нагрузке от проезжающей машины стенки ПЭ-100 начнут расходиться в стороны, увеличивая овальность. Коэффициент уплотнения (Ку) должен быть не ниже 0,95. Только в этом случае грунт и труба будут работать как единая инженерная система.

При прокладке под дорогами с категорией нагрузки выше средней, целесообразно использовать защитные футляры. Это снимает с рабочей трубы ПЭ-100 динамическую нагрузку и позволяет в будущем провести ремонт без вскрытия дорожного полотна. В АТЛАНТ МАРКЕТ вы можете подобрать как основные трубы, так и технические ПНД-трубы большого диаметра для использования в качестве гильз.

Типичные ошибки: почему труба «схлопывается» даже при правильном выборе

Самая распространенная ошибка — игнорирование разности температур при монтаже и эксплуатации. Если труба ПЭ-100 уложена летом в жару и сразу засыпана горячим асфальтом без защитного слоя грунта, модуль упругости полимера падает в несколько раз. Нагретый до +50°C полиэтилен становится крайне мягким, и его кольцевая жесткость снижается на 40–60%. В таких условиях даже легкий каток может смять магистраль.

Вторая ошибка — неправильный выбор SDR при глубоком заложении. На глубине свыше 4 метров вес грунта начинает превалировать над динамическими нагрузками. Здесь требуется точный инженерный расчет, так как давление пластов может вызвать потерю устойчивости формы. В сейсмически активных зонах Алматы также важно учитывать возможные смещения слоев почвы, что требует запаса по эластичности стыков.

Итог: что взять с собой к закупке

Для надежной прокладки труб ПЭ-100 под паркингами и складами Алматы придерживайтесь следующих правил:

• Всегда выбирайте SDR с запасом на один шаг выше, если глубина заложения менее 1 метра под проездом.
• Требуйте от подрядчика акт скрытых работ по уплотнению песчаной подушки и пазух траншеи.
• В каменистых грунтах Алматы используйте защитную обсыпку песком — это дешевле, чем замена смятой трубы.
• При закупке в ATLANT MARKET уточняйте наличие сертификатов соответствия ГОСТ 18599-2001, гарантирующих качество первичного сырья.
