Установка детали из неподходящей марки стали в узел, работающий при постоянном контакте с водой, паром или техническими эмульсиями, оборачивается скрытыми авариями. Снабженцы механических мастерских и ремонтных баз в Казахстане нередко пытаются сэкономить, заменяя коррозионностойкую сталь кругом из конструкционной стали 40Х, либо по ошибке заказывают детали из пищевой аустенитной нержавейки. В первом случае шток гидроцилиндра или вал насоса быстро покрывается язвенной ржавчиной и разрушает уплотнительные манжеты, а во втором — деталь сминается под контактным давлением из-за низкой исходной твердости аустенита.

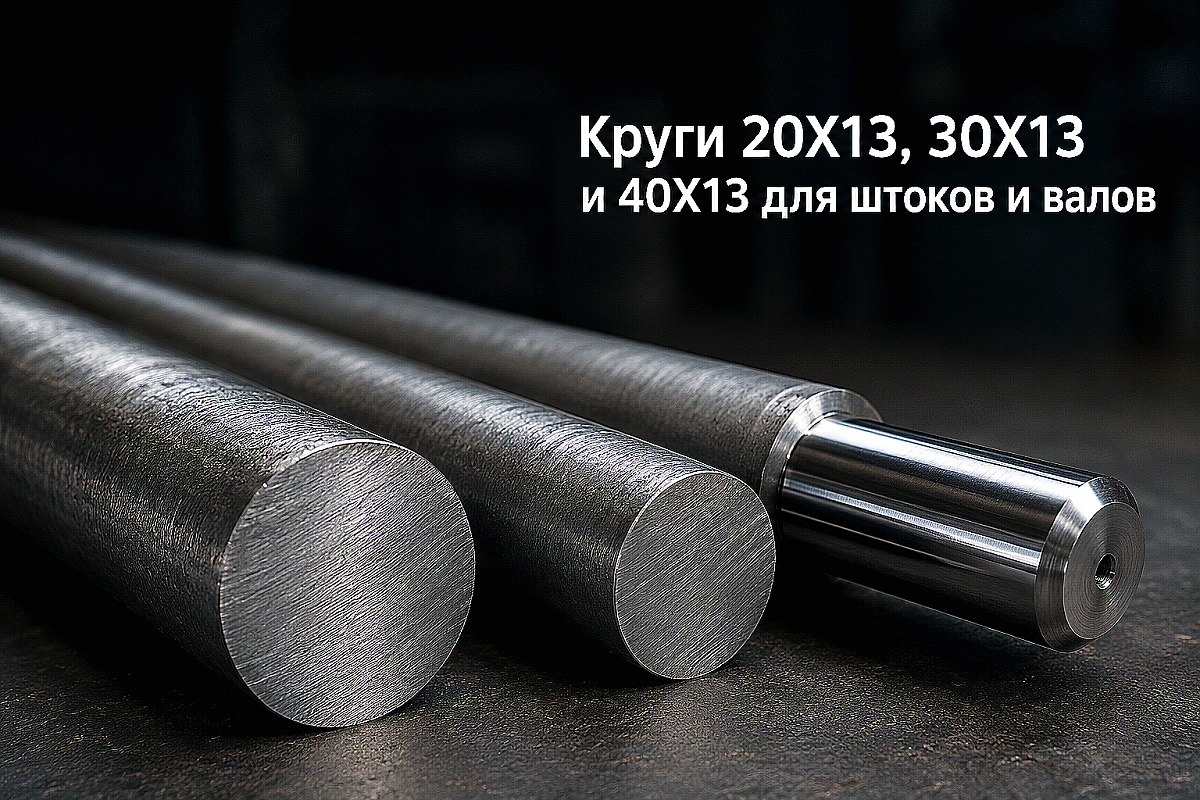

Горячекатаный и калиброванный круг из хромистых сталей мартенситного класса (20Х13, 30Х13, 40Х13 по ГОСТ 5632-2014 и ГОСТ 2590-2006) решает эту дилемму. Этот металлопрокат сочетает высокую коррозионную стойкость в пресной воде и слабоагрессивных средах с возможностью термического упрочнения до показателей 45–55 HRC. Грамотный выбор конкретной марки из этой тройки зависит от баланса между требуемой твердостью поверхности, пластичностью сердцевины и ударной вязкостью.
Мартенситные нержавеющие стали: почему 20Х13, 30Х13 и 40Х13 нельзя заменить на AISI 304 или 40Х
Главная особенность хромистых сталей мартенситного класса заключается в содержании 12–14% хрома при регулируемом количестве углерода от 0,16% до 0,45%. Хром формирует на поверхности металла плотную пассивирующую оксидную пленку Cr2O3, защищающую изделие от окисления во влажной атмосфере, конденсате, речной воде и нефтепродуктах. В отличие от аустенитных сплавов, мартенситные стали обладают ферромагнитными свойствами (активно притягивают магнит) и претерпевают фазовые превращения при нагреве, что позволяет проводить их полноценную закалку.
Популярные на рынке аустенитные нержавеющие прутки AISI 304 не принимают термическую закалку: их предел текучести составляет около 205 МПа, а твердость не превышает 170–190 HB. Если изготовить из AISI 304 плунжер высокого давления или шток гидроманипулятора, металл моментально покроется задирами от направляющих втулок. В свою очередь, углеродистый стальной круг Ст45 или легированный 40Х легко закаливаются, но требуют гальванического хромирования, малейший скол которого в каменистых грунтах Алматинской области приводит к сквозной подпленочной коррозии.
В сталях 20Х13, 30Х13 и 40Х13 коррозионная стойкость распределена по всему объему заготовки. Даже при появлении глубокой царапины оголившийся металл мгновенно пассивируется кислородом воздуха, предотвращая развитие очага ржавчины под уплотнением гидроцилиндра.
Сравнение марок 20Х13, 30Х13 и 40Х13: химический состав, твердость и назначение
Разница в эксплуатационных характеристиках этой линейки обусловлена исключительно содержанием углерода. Чем больше углерода в кристаллической решетке, тем выше твердость и износостойкость мартенсита после закалки, но тем ниже ударная вязкость и сопротивляемость циклическим ударным нагрузкам.
- Круг 20Х13 (0,16–0,25% C, 12–14% Cr): базовый конструкционный коррозионностойкий материал с повышенной пластичностью. Прекрасно работает на удар и изгиб после улучшения (закалка с высоким отпуском). Применяется для валов погружных насосов коммунальных сетей, штоков задвижек, лопаток паровых турбин, крепежа и фланцевых шпилек, работающих при температурах до +500°C.
- Круг 30Х13 (0,26–0,35% C, 12–14% Cr): промежуточная марка с оптимальным соотношением твердости и упругости. После термообработки достигает 45–50 HRC. Используется для штоков гидроцилиндров средней нагруженности, золотников гидрораспределителей, пружин слабоагрессивных сред, мерительного инструмента и деталей трения.
- Круг 40Х13 (0,36–0,45% C, 12–14% Cr): высокотвердая инструментально-конструкционная сталь. После закалки и низкого отпуска набирает твердость 50–55 HRC, обеспечивая максимальное сопротивление абразивному истиранию. Это главный материал для плунжеров насосов высокого давления, гильотинных ножей пищевых производств, подшипников скольжения, игл распылителей и хирургического инструмента.
| Марка стали | Углерод C, % | Хром Cr, % | Твердость после ТО (HRC / HB) | Предел текучести σт, МПа | Типовые детали и узлы применения |
|---|---|---|---|---|---|
| 20Х13 | 0,16–0,25 | 12,0–14,0 | 25–35 HRC (217–260 HB) | 635–650 | Валы скважинных насосов, шпиндели запорной арматуры, турбинные лопатки, крепеж |
| 30Х13 | 0,26–0,35 | 12,0–14,0 | 45–50 HRC (260–300 HB) | 700–750 | Штоки гидроцилиндров, золотники, пружины, втулки трения, измерительный инструмент |
| 40Х13 | 0,36–0,45 | 12,0–14,0 | 50–55 HRC (до 520 HB) | 785–850 | Плунжеры гидронасосов, ножи, седла клапанов, режущий инструмент, скальпели |
Особенности механической обработки и термообработки хромистого круга
Мартенситные нержавеющие стали поставляются металлобазами в отожженном или высокоотпущенном состоянии с твердостью до 207–230 HB, что позволяет выполнять предварительную токарную и фрезерную обработку на стандартных режимах. Однако специфика сплава требует учета высокой теплоемкости и склонности к наростообразованию на режущей кромке.
При токарной обработке кругов 20Х13–40Х13 рекомендуется использовать твердосплавные пластины групп P (для стали) или M (для нержавеющей стали) с износостойким PVD-покрытием (TiAlN). Обязательна обильная подача смазочно-охлаждающей жидкости (СОЖ) под давлением, так как перегрев зоны резания вызывает локальный наклеп поверхности, затрудняющий чистовые проходы.
Термическая обработка деталей включает закалку при температуре 1000–1050°C с охлаждением в индустриальном масле или на воздухе (для тонких сечений до 20 мм). Выбор температуры отпуска определяет финальные свойства изделия:
- Низкий отпуск (200–300°C): снимает внутренние пиковые напряжения, сохраняя максимальную твердость (50–55 HRC для 40Х13). Рекомендован для ножей, плунжеров и износостойких направляющих.
- Высокий отпуск (600–700°C): переводит мартенсит в структуру сорбита отпуска, снижая твердость до 220–280 HB, но повышая ударную вязкость до 50–70 Дж/см². Это стандартный режим для валов и штоков, испытывающих вибрационные и изгибающие нагрузки.
Важно помнить: диапазон температур отпуска 450–550°C строго запрещен для сталей 20Х13, 30Х13 и 40Х13 из-за эффекта отпускной хрупкости, при котором происходит резкое падение ударной вязкости и стойкости к межкристаллитной коррозии.
Входной контроль и 4 способа проверить круг 20Х13–40Х13 при приемке на складе
При получении партии сортового проката на складе снабженец обязан защитить предприятие от пересортицы. На рынке металлопроката встречаются случаи выдачи дешевого углеродистого проката за нержавеющую сталь или подмены марки 40Х13 более мягкой 20Х13. Оперативная экспресс-проверка включает четыре шага.
Первый шаг — проверка магнитным тестером. В отличие от аустенитных марок (AISI 304, AISI 316), хромистые круги 20Х13–40Х13 являются выраженными ферромагнетиками. Они притягивают неодимовый магнит так же сильно, как обычная углеродистая сталь, что подтверждает принадлежность к мартенситному или ферритному классу.
Второй шаг — капельная химическая проба медным купоросом. На зачищенный абразивом торец круга наносится капля 5%-го раствора сернокислой меди (CuSO4) с добавлением нескольких капель соляной кислоты. Обычная сталь (Ст3, 40Х, Ст45) мгновенно покрывается контактным слоем розовой металлической меди. Поверхность кругов 20Х13, 30Х13 и 40Х13 благодаря хрому остается абсолютно чистой без выделения меди.
Третий шаг — визуальная оценка искры на наждачном круге. Пучок искр хромистых нержавеющих сталей темно-красного или желто-оранжевого цвета, искровые линии тонкие и короткие с небольшим количеством малоразветвленных звездочек на концах. Обычная конструкционная сталь 40Х дает длинный, ярко-желтый пучок со множеством пышных вспышек.
Четвертый шаг — проверка сертификата качества завода-изготовителя. Документ должен подтверждать соответствие химического состава требованиям ГОСТ 5632-2014, а геометрических допусков — стандарту ГОСТ 2590-2006 (по классу точности проката В или Б).
Что взять с собой к закупке: чек-лист снабженца
Чтобы закупка стального круга под механическую обработку прошла без задержек и перерасхода бюджета, согласуйте следующие технические параметры перед оформлением заявки:
- Точный номинальный диаметр с припуском: учитывайте, что горячекатаный пруток по ГОСТ 2590-2006 имеет технологический припуск под обточку и обезуглероженный слой глубиной 0,5–1,5 мм на сторону, который удаляется при черновой проточке.
- Состояние поставки: для снижения затрат на механическую обработку заказывайте прокат в отожженном состоянии с гарантированной твердостью не более 207–230 HB.
- Услуга нарезки в размер: металлобаза ATLANT MARKET в Алматы осуществляет высокоточную резку нержавеющих кругов любого диаметра на промышленных ленточнопильных станках без термического прижога кромок, что позволяет забирать заготовки с чистым торцом и экономить на транспортных расходах.
- Логистика по регионам: организуется оперативная отгрузка металла со складов в Алматы, Каскелене и Талдыкоргане с доставкой автотранспортом по всему Казахстану.
Часто задаваемые вопросы
Можно ли сваривать нержавеющий круг марок 20Х13, 30Х13 и 40Х13?
Эти стали относятся к категории трудносвариваемых (марка 40Х13 считается несвариваемой). Из-за высокого содержания углерода при сварке в зоне термического влияния неизбежно формируются закалочные структуры мартенсита и возникают холодные трещины. Сварка допускается только в крайних ремонтных случаях с обязательным предварительным подогревом заготовки до 250–350°C и немедленным последующим отжигом при 700–750°C.
В чем главное отличие круга 40Х13 от инструментальной стали Х12МФ?
Сталь Х12МФ относится к классу полунержавеющих инструментальных легированных кругов с содержанием 1,4–1,6% углерода и 11–12,5% хрома. Она набирает твердость до 60–63 HRC и обладает колоссальной износостойкостью, но значительно более хрупкая и уступает 40Х13 в общей коррозионной стойкости при длительном погружении в воду. Сталь 40Х13 пластичнее и надежнее работает в условиях динамических ударов и контакта с влажной средой.
Какая марка лучше подойдет для штока гидроцилиндра экскаватора?
Для штоков гидроцилиндров строительной и карьерной спецтехники оптимальным выбором является круг 30Х13 или 20Х13, прошедший объемную закалку с высоким отпуском (для придания вязкости сердцевине) и последующую поверхностную закалку ТВЧ (токами высокой частоты) с шлифованием. Марка 40Х13 применяется реже из-за риска хрупкого скола при экстремальных боковых ударах на стрелу экскаватора.
Ржавеет ли круг 20Х13–40Х13 в соленой или морской воде?
Мартенситные стали 20Х13, 30Х13 и 40Х13 не предназначены для работы в морской воде или концентрированных растворах хлоридов, так как ионы хлора разрушают пассивирующую пленку и вызывают точечную (питтинговую) коррозию. Для работы в соленой воде и химически агрессивных средах на складах ATLANT MARKET подбираются аустенитно-молибденовые стали марки AISI 316 или дуплексные сплавы.
