Снабженцы и мастера механических цехов в Казахстане регулярно сталкиваются с путаницей в проектных спецификациях, где формулировка «квадрат стальной 20» может означать как полую тонкостенную профильную трубу, так и цельнометаллический полнотелый пруток. Ошибка в идентификации материала приводит либо к остановке станочного парка, либо к срыву расчетной несущей способности металлоконструкции.

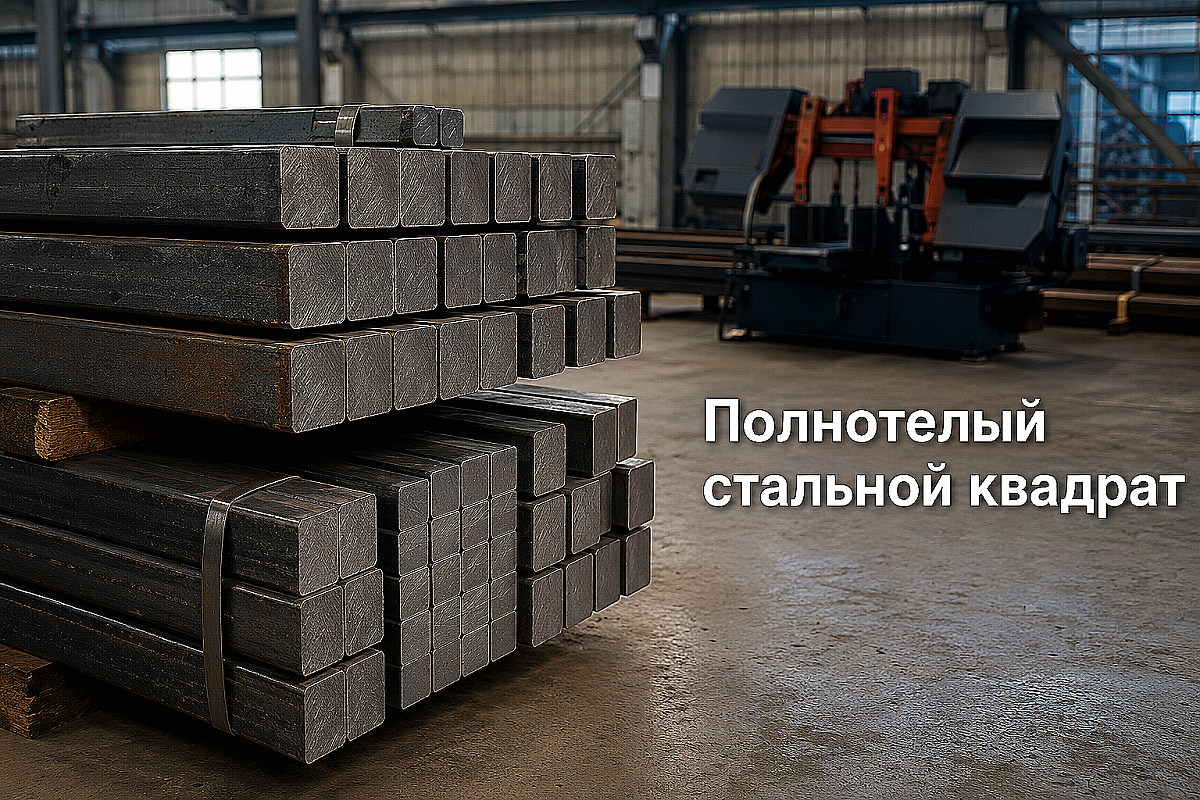

Полнотелый стальной квадрат представляет собой сплошной сортовой профиль с равными сторонами без внутренней полости. В отличие от тонкостенных профилей, такой прокат предназначен для восприятия колоссальных крутящих и изгибающих нагрузок, механической обработки на токарно-фрезерных станках, горячей художественной ковки и создания закладных деталей в фундаментах сейсмоактивных районов Алматы.
Горячекатаный (ГОСТ 2591-2006) против калиброванного (ГОСТ 8559-75): технологические различия
Ключевой критерий при выборе стального квадрата — способ его окончательного формообразования. На металлургических комбинатах прокат изготавливают по двум принципиально разным технологиям, определяющим точность геометрии, качество поверхности и конечную себестоимость заготовки.
Горячекатаный стальной квадрат производится согласно межгосударственному стандарту ГОСТ 2591-2006 (или ранее действовавшему ГОСТ 2591-88) путем пластической деформации разогретой заготовки на сортовых прокатных станах. Диапазон выпускаемых сечений составляет от 6х6 мм до 200х200 мм. На поверхности горячекатаного прутка присутствует слой технологической окалины, а углы сечения имеют технологическое скругление радиусом до 0,15 от стороны квадрата. Этот прокат выпускается обычной (В1, В2) и повышенной (Б1, Б2) точности прокатки, являясь наиболее доступным по стоимости материалом для строительства, ковки и сварных металлоконструкций.
Калиброванный стальной квадрат изготавливается по ГОСТ 8559-75 методом холодной протяжки горячекатаного подката через калибрующие фильеры (волоки). За счет пластической деформации без нагрева металл получает идеальную геометрию граней с прямыми углами без скруглений и чистовую поверхность класса квалитета h11–h12. Калиброванный квадрат не требует предварительной черновой обдирки на станках, что критично при изготовлении шпонок, направляющих станин, шлицевых элементов и деталей точного машиностроения. По аналогии с тем, как подбирается калиброванный стальной круг, применение калиброванного квадрата снижает отходы стружки на токарных участках на 25–40%.
Выбор марки стали: влияние химического состава на назначение квадрата
Эксплуатационная надежность детали или силового каркаса напрямую зависит от марки сплава. На металлобазах Алматы квадратный прокат представлен четырьмя базовыми группами сталей, каждая из которых решает строго определенный спектр инженерных задач.
- Углеродистая сталь обыкновенного качества (Ст3сп, Ст3пс по ГОСТ 380-2005). Самый массовый и универсальный конструкционный материал. Характеризуется неограниченной свариваемостью всеми видами сварки без предварительного подогрева, высокой пластичностью и податливостью к горячей и холодной гибке. Применяется для кованых ворот, решеток, ограждений, перил, закладных элементов фундаментов и ненагруженных строительных металлоконструкций.
- Качественная конструкционная углеродистая сталь 20 (ГОСТ 1050-2013). Обладает повышенной однородностью структуры по сравнению со Ст3. Отлично сваривается и поддается химико-термической обработке (цементации). Квадрат из стали 20 используется для изготовления деталей, требующих высокой поверхностной твердости при сохранении вязкой сердцевины: упоров, втулок, толкателей, крепежных шпилек и анкерных тяг.
- Качественная конструкционная углеродистая сталь 45 (ГОСТ 1050-2013). Среднеуглеродистая улучшаемая сталь с высоким пределом прочности (до 600 МПа). После термической обработки (закалка с высоким отпуском) приобретает твердость до 45–50 HRC. Является трудносвариваемой (требуется подогрев до 200–300°C), поэтому применяется преимущественно для механической обработки: изготовления шпонок по ГОСТ 23360-78, приводных валов, фланцевых переходников, осей и шестерен. Разница в поведении конструкционных сталей Ст3 и Ст45 отчетливо проявляется при ударных нагрузках.
- Низколегированная конструкционная сталь 09Г2С (ГОСТ 19281-2014). Кремнемарганцевая сталь с повышенным пределом текучести (345 МПа), сохраняющая высокую ударную вязкость при экстремальных отрицательных температурах (до -70°C). В условиях Казахстана квадрат 09Г2С является обязательным стандартом для силовых каркасов зданий в 9–10-балльной сейсмозоне Алматы, мостовых конструкций, опор высоковольтных линий и технологических узлов горнодобывающей спецтехники.
Таблица теоретического веса и геометрических параметров стального квадрата
При составлении смет и расчете транспортной логистики масса партии рассчитывается по теоретическому весу погонного метра. Теоретическая масса стального квадрата вычисляется по формуле: M = a² × 0,00785, где a — сторона квадрата в миллиметрах, а 0,00785 — коэффициент при плотности стали 7,85 г/см³.
| Сторона квадрата (мм) | Площадь сечения (см²) | Теоретический вес 1 м (кг) | Метров в 1 тонне (м) | ГОСТ сортамента | Типовое применение в проектах |
|---|---|---|---|---|---|
| 10х10 | 1,00 | 0,785 | 1273,8 | ГОСТ 2591 / ГОСТ 8559 | Кованые решетки, декоративные заборы, оконные переплеты |
| 12х12 | 1,44 | 1,130 | 884,9 | ГОСТ 2591 / ГОСТ 8559 | Художественная ковка, стойки перил, шпонки малых сечений |
| 14х14 | 1,96 | 1,539 | 649,8 | ГОСТ 2591-2006 | Ворота, калитки, армирующие связи, элементы лестниц |
| 16х16 | 2,56 | 2,010 | 497,5 | ГОСТ 2591-2006 | Защитные барьеры, силовые перемычки, закладные детали |
| 20х20 | 4,00 | 3,140 | 318,5 | ГОСТ 2591 / ГОСТ 8559 | Шпонки промышленных редукторов, валы, анкерные блоки |
| 25х25 | 6,25 | 4,906 | 203,8 | ГОСТ 2591 / ГОСТ 8559 | Станочные направляющие, тяжелонагруженные связи каркасов |
| 30х30 | 9,00 | 7,065 | 141,5 | ГОСТ 2591-2006 | Опоры оборудования, валы приводов, распорки в сейсмозонах |
| 40х40 | 16,00 | 12,560 | 79,6 | ГОСТ 2591-2006 | Тяжелое машиностроение, фланцы, штамповая оснастка |
| 50х50 | 25,00 | 19,625 | 50,9 | ГОСТ 2591-2006 | Опорные подушки балок, массивные шарниры, подкрановые узлы |
| 60х60 | 36,00 | 28,260 | 35,4 | ГОСТ 2591-2006 | Крупногабаритные валы, матрицы прессов, массивные закладные |
Для сравнения: квадратная стальная труба сечением 40х40 мм со стенкой 2 мм весит около 2,42 кг/м, тогда как полнотелый стальной квадрат 40х40 мм имеет массу 12,56 кг/м. Разница в металлоемкости более чем в 5 раз обуславливает кардинально разное поведение конструкций под сосредоточенной статической и динамической нагрузкой.
Типичные ошибки при заказе стального квадрата и правила входного контроля
При приемке сортового проката на объекте в Алматинской области снабженцу необходимо проверить четыре ключевых параметра качества, отклонения по которым могут сделать металл непригодным к монтажу или станочной обработке.
Первая распространенная ошибка — игнорирование скручивания прутка вокруг продольной оси. Согласно ГОСТ 2591-2006, предельное скручивание горячекатаного квадрата со стороной до 14 мм не должно превышать 4° на 1 погонный метр (и не более 24° на всю длину хлыста), а для сечений свыше 50 мм — не более 1,5° на 1 метр. При закупке проката для станков ЧПУ или длинных направляющих превышение этих норм приводит к вибрации заготовки и поломке резцов.
Вторая ошибка — заказ горячекатаного квадрата вместо калиброванного под изготовление призматических шпонок. Горячекатаный прокат имеет минусовые и плюсовые поля допусков (до ±0,6 мм для сечения 20 мм), что требует обязательного предварительного фрезерования всех четырех граней. Для шпоночных пазов по ГОСТ 23360-78 следует закупать исключительно калиброванный квадрат по ГОСТ 8559-75 со специальным шпоночным допуском по h9 или h11.
Третья ошибка — хранение металлопроката на открытом грунте стройплощадки. Полнотелый пруток под собственным весом прогибается при неравномерном опирании. Пачки квадрата должны укладываться на сухие деревянные прокладки толщиной не менее 50 мм с шагом между опорами не более 1,5–2 метров. Это предотвращает возникновение остаточной кривизны (саблевидности), предельная норма которой по ГОСТ составляет от 0,2% до 0,5% длины прутка.
Итог: чеклист закупки стального квадрата
Чтобы закупка сортового проката прошла без технических задержек и перерасхода бюджета, придерживайтесь следующего алгоритма проверки спецификации:
- Определите тип проката: горячекатаный (ГОСТ 2591-2006) — для сварных каркасов, решеток, ковки и закладных деталей; калиброванный (ГОСТ 8559-75) — для шпонок, валов и высокоточной механической обработки.
- Сверьте марку стали: Ст3сп — для общестроительных и кованых конструкций; Сталь 20 — для цементуемых втулок и крепежа; Сталь 45 — для термоупрочняемых валов и осей; 09Г2С — для ответственных несущих узлов в сейсмических зонах Казахстана. По свойствам этот ряд дополняет сортамент стального шестигранника и круглого проката.
- Проверьте заводские сертификаты: номер плавки на бирке пачки обязан совпадать с сопроводительным документом производителя, где указан точный химический состав и предел текучести.
- Оцените геометрические допуски: замерьте штангенциркулем или микрометром фактический размер сторон в 3–4 точках по длине хлыста, проверьте отсутствие глубоких закатов, трещин и расслоений на торцах.
- Оптимизируйте раскрой: компания ATLANT MARKET осуществляет поставку мерного стального квадрата со склада в Алматы с оперативной резкой в точный размер заказчика на ленточнопильных станках и доставкой партий любого тоннажа по городу, в филиалы Талдыкорган и Каскелен, а также во все регионы Казахстана.
Вопросы и ответы
Чем отличается стальной квадрат от квадратной профильной трубы?
Стальной квадрат — это сплошной цельнометаллический пруток высокой массы и жесткости, выдерживающий огромные нагрузки на сжатие, сдвиг и кручение. Профильная квадратная труба — это полый тонкостенный профиль, применяемый для облегченных пространственных каркасов, навесов и заборов, где критичен минимальный собственный вес конструкции.
Можно ли использовать стальной квадрат Ст3 для изготовления шпонок?
Для стандартных нагруженных шпонок сталь Ст3 не рекомендуется из-за низкой твердости и склонности к пластическому смятию граней под крутящим моментом. Согласно ГОСТ 23360-78, шпонки изготавливаются из чистотянутой калиброванной стали с пределом прочности не менее 600 МПа (наиболее распространен квадрат из качественной конструкционной Стали 45).
Какая стандартная длина у прутков стального квадрата при отгрузке со склада?
Горячекатаный квадрат средних сечений (от 10 до 50 мм) отгружается стандартными хлыстами мерной длины 6,0 метров (реже 5,85 или 12,0 метров), а также немерной длины от 2 до 6 метров. Калиброванный прокат чаще поставляется прутками длиной от 3 до 6 метров.
Какую марку стали выбрать для кованых ворот и решеток в Алматы?
Для художественной ковки оптимальна рядовая углеродистая сталь Ст3сп или Ст3пс. Она обладает превосходной пластичностью при нагреве в горне, легко куется, скручивается в спирали («торсион») и без ограничений сваривается полуавтоматом или ручной дуговой сваркой.
Как быстро рассчитать вес партии стального квадрата, зная метраж?
Умножьте сторону квадрата в миллиметрах саму на себя, затем на коэффициент 0,00785 и на общую длину в метрах. Например, для 150 метров квадрата 14х14 мм: 14 × 14 × 0,00785 × 150 = 230,79 кг.
