Строительство антресольных этажей (мезонинов) — одно из самых популярных решений для расширения полезной площади коммерческих и складских помещений в Алматы. Квадратная стальная труба является идеальным материалом для изготовления вертикальных стоек таких конструкций благодаря своей геометрической симметрии и высокой жесткости на сжатие. Однако при проектировании снабженцы и прорабы часто совершают критическую ошибку: выбирают сечение трубы исходя только из общей массы этажа, забывая о физическом явлении потери устойчивости — продольном изгибе. В условиях высокой сейсмической активности Алматинского региона надежность опор становится вопросом безопасности персонала и сохранности грузов.
Почему квадратный профиль — лучший выбор для вертикальных опор
В отличие от швеллера или двутавра, квадратная труба обладает одинаковым моментом инерции относительно обеих главных осей сечения. Это означает, что стойка будет сопротивляться изгибу одинаково эффективно в любом направлении. При использовании, например, прямоугольной трубы или швеллера, существует риск, что колонна «сыграет» в сторону меньшей жесткости, что потребует установки дополнительных связей или усложнения каркаса.
Замкнутый контур квадратного профиля также значительно упрощает узлы сопряжения. К плоским граням трубы удобно приваривать опорные пластины (пятаки) для крепления к полу, а также фасонки для стыковки с горизонтальными балками перекрытия. В компании АТЛАНТ МАРКЕТ мы рекомендуем использовать для стоек трубы из горячекатаной стали марок Ст3пс или 09Г2С, которые обеспечивают отличную свариваемость и предсказуемое поведение под динамическими нагрузками.
Расчет на продольный изгиб: почему высота колонны важнее её массы
Главная опасность для вертикальной стойки — это не раздавливание металла, а его внезапный изгиб при достижении критической нагрузки. Этот параметр напрямую зависит от гибкости стержня, которая определяется отношением расчетной длины колонны к радиусу инерции её сечения. Проще говоря, чем выше антресоль, тем более мощное сечение трубы требуется даже при той же полезной нагрузке.
Для предварительного расчета снабженец в Казахстане может ориентироваться на формулу Эйлера, но на практике на строительных площадках Алматы применяют таблицы коэффициентов использования прочности (фи). Если высота антресоли составляет 3 метра, а нагрузка на одну стойку планируется в пределах 5 тонн, использование трубы 80х80х3 мм будет рискованным из-за критической гибкости. В таких случаях необходимо либо переходить на сечение 100х100х4 мм, либо уменьшать шаг установки стоек.
Таблица подбора сечений квадратных труб для типовых антресолей
Ниже приведена справочная таблица допустимых нагрузок на центрально-сжатые стойки из квадратных труб при наиболее ходовых высотах антресолей. Данные рассчитаны для стали Ст3пс при условии жесткого закрепления основания и шарнирного опирания балок сверху.
| Сечение трубы (мм) | Толщина стенки (мм) | Доп. нагрузка при высоте 3м (т) | Доп. нагрузка при высоте 4м (т) |
|---|---|---|---|
| 80х80 | 4.0 | 5.2 | 3.1 |
| 100х100 | 4.0 | 9.5 | 6.3 |
| 100х100 | 5.0 | 11.8 | 7.9 |
| 120х120 | 5.0 | 16.4 | 11.2 |
| 140х140 | 6.0 | 24.7 | 18.5 |
Важно помнить, что в сейсмической зоне Алматы фактические нагрузки на стойки могут кратковременно возрастать в 1.5–2 раза за счет горизонтальных ускорений. Поэтому при проектировании мезонинов «АТЛАНТ МАРКЕТ» советует закладывать коэффициент запаса не менее 1.3 к табличным значениям, особенно если на антресоли планируется хранение тяжелых запчастей или установка оборудования.
Типичные ошибки при закупке и монтаже стоек в Алматы
Одной из самых опасных ошибок является использование труб со скрытой внутренней коррозией или бывших в употреблении (б/у). Визуально такая труба может выглядеть ровной, но истонченная стенка резко снижает устойчивость к продольному изгибу. При закупке на складах в Алматы всегда требуйте сертификаты завода-изготовителя и проверяйте толщину стенки микрометром.

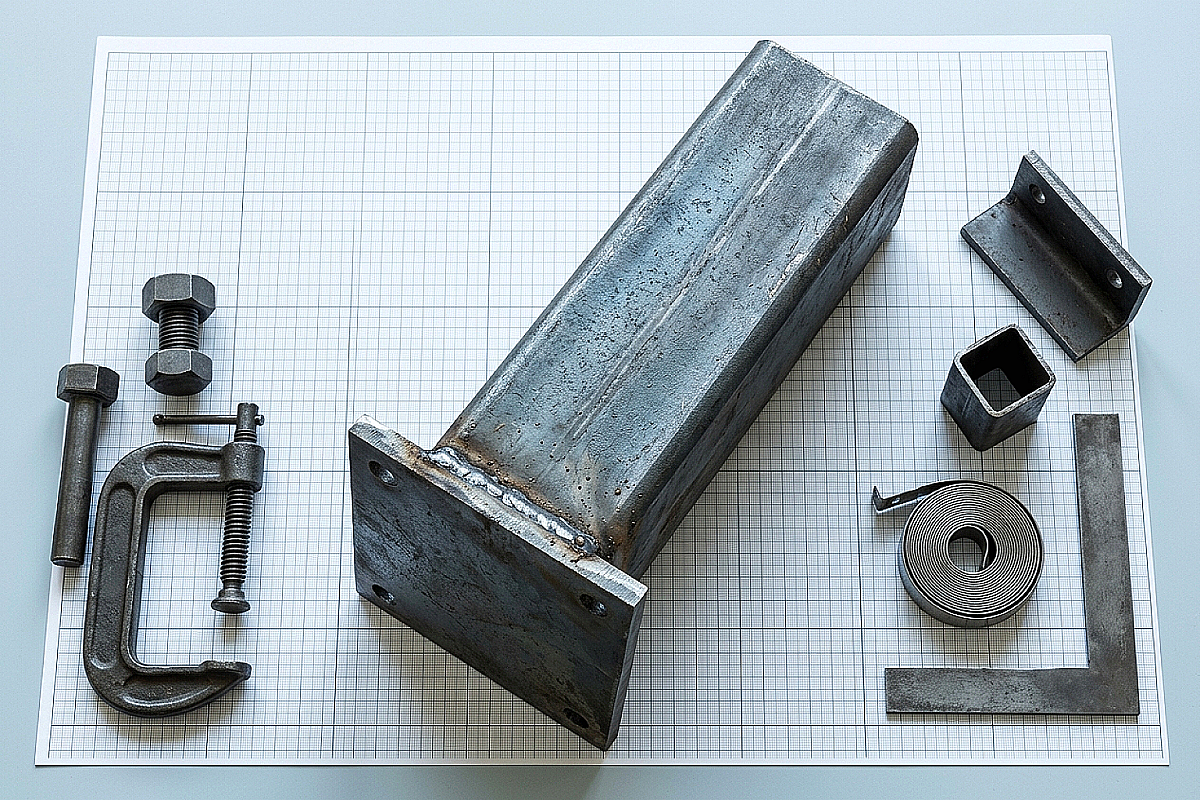

Вторая ошибка — игнорирование подготовки основания. Стойка из мощной трубы 120х120 мм не будет работать, если она установлена на слабую стяжку без анкерного крепления к силовой плите пола. Для обеспечения устойчивости стойка должна иметь приваренное основание (опорную пластину) толщиной не менее 8–10 мм с ребрами жесткости (косынками), если высота этажа превышает 3.5 метра.
Итог: что взять с собой к закупке
При заказе квадратных труб для стоек антресоли убедитесь, что вы учли не только вес перекрытия, но и высоту колонн. Для надежного монтажа в Казахстане выбирайте сертифицированный прокат. В ATLANT MARKET вы можете не только купить нужный объем труб, но и заказать их нарезку в размер по проекту. Для создания связей жесткости также рекомендуем обратить внимание на стальной уголок, который поможет стабилизировать каркас от раскачивания.
Можно ли использовать прямоугольную трубу вместо квадратной для стоек?
Технически можно, но это потребует ориентирования трубы большей стороной в плоскости максимального изгибающего момента. Квадратная труба более универсальна, так как она одинаково устойчива к потере формы в обоих направлениях, что критично при неопределенных векторах нагрузки (например, при сейсмических толчках).
Какая марка стали лучше для высоких стоек антресоли?
Для стандартных условий достаточно стали Ст3пс. Однако для объектов с экстремальными нагрузками или при эксплуатации в неотапливаемых помещениях лучше выбрать сталь 09Г2С. Она обладает более высоким пределом текучести и сохраняет пластичность при низких температурах.
Нужно ли бетонировать внутреннюю полость стойки?
Бетонирование стоек из квадратных труб (создание трубобетонных колонн) значительно повышает их несущую способность и огнестойкость. Это целесообразно для антресолей в крупных логистических центрах Алматы, где нагрузки на одну опору превышают 20 тонн.
