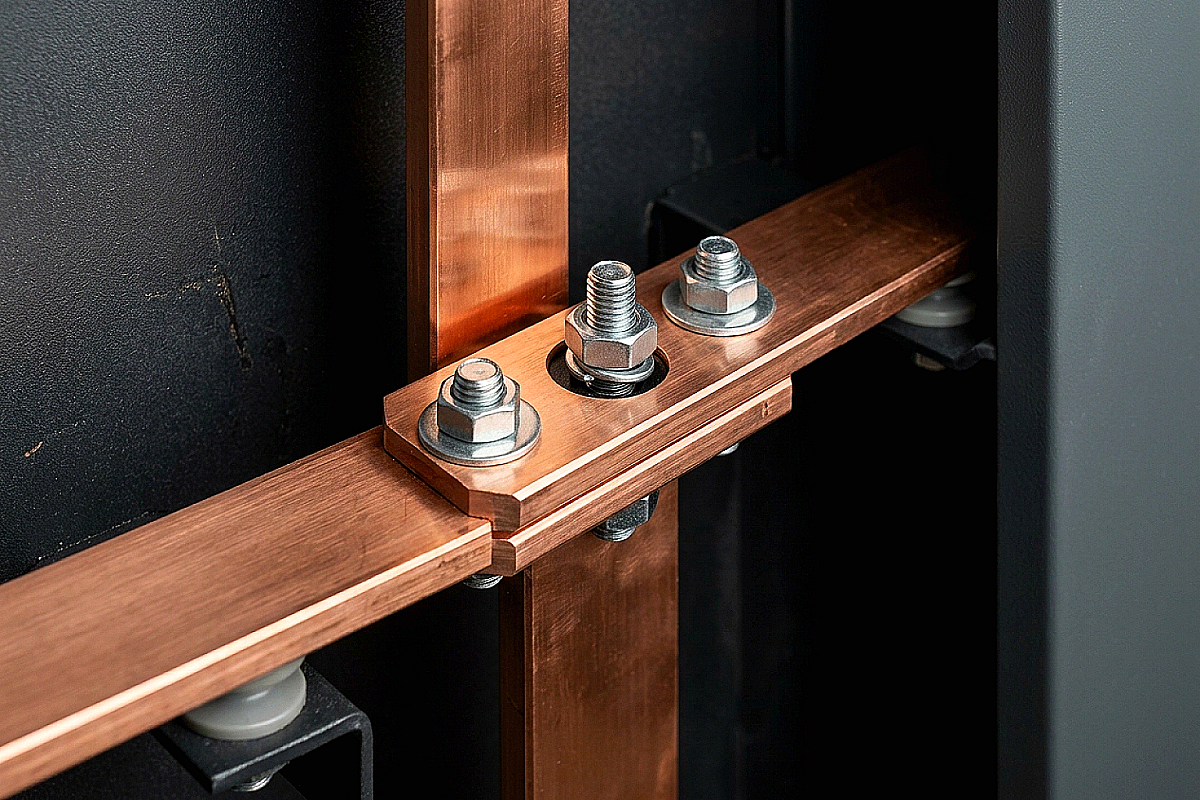

Электротехническая медная шина является фундаментом для построения надежных систем электроснабжения. В отличие от кабельной продукции, шина обладает большей жесткостью, лучшей теплоотдачей и позволяет создавать компактные, но мощные узлы распределения тока. При реализации крупных инфраструктурных проектов в Алматы или на промышленных объектах по всему Казахстану, снабженцы часто сталкиваются с дилеммой: заказать мягкую или твердую шину, и как подтвердить заявленные характеристики материала.
Маркировка и виды медных шин: ШМТ против ШМТВ
Основным документом, регламентирующим производство медных шин прямоугольного сечения, является ГОСТ 434-78. Согласно стандарту, материал классифицируется по состоянию металла, что напрямую влияет на его пластичность и область применения. Шина медная мягкая (ШММ) используется редко из-за низкой механической прочности. Основная конкуренция разворачивается между ШМТ и ШМТВ.
- ШМТ (Шина Медная Твердая). Проходит процесс холодной прокатки, что придает ей высокую жесткость. Она идеально держит форму, не провисает на больших пролетах и устойчива к динамическим нагрузкам при коротких замыканиях.
- ШМТВ (Шина Медная Твердая из меди безкислородной). Это премиальный сегмент. Отсутствие закиси меди делает её пригодной для работы в вакууме и исключает риск «водородной болезни» при пайке. Для стандартных щитов ГРЩ или ВРУ в Алматы обычно достаточно классической ШМТ.
Важно помнить, что электропроводность меди напрямую зависит от содержания примесей. Даже 0,1% посторонних включений (висмута, сурьмы или серы) снижает проводимость на 5–10%. В ATLANT MARKET мы поставляем шину из меди марки не ниже М1, что гарантирует соответствие удельным показателям сопротивления.
Технические характеристики и расчет токовых нагрузок
При закупке шины необходимо ориентироваться не только на габариты (ширина × толщина), но и на допустимый длительный ток. Медь обладает высокой теплопроводностью, однако в закрытых шкафах без принудительной вентиляции необходимо закладывать запас по сечению. Для предварительного расчета на объектах в Казахстане часто используют усредненные значения плотности тока, но для точного подбора лучше обращаться к таблицам ПУЭ.
| Размер шины, мм | Площадь сечения, мм² | Допустимый ток (одна полоса), А | Масса 1 метра, кг |
|---|---|---|---|
| 20 x 3 | 60 | 260 | 0,534 |
| 40 x 4 | 160 | 540 | 1,424 |
| 50 x 5 | 250 | 780 | 2,225 |
| 80 x 8 | 640 | 1450 | 5,696 |
| 100 x 10 | 1000 | 2000 | 8,900 |
Данные в таблице приведены для вертикального расположения шин в один слой. При монтаже шинных сборок «пакетом» (2 или 3 шины на фазу) коэффициент теплоотдачи снижается, и допустимый ток на каждую последующую шину уменьшается на 20–30%.
Чек-лист проверки качества при приемке на складе
Поскольку медь — дорогостоящий ресурс, риск столкнуться с некондицией или подменой сплава (например, на латунь с покрытием) всегда велик. Перед тем как отправить партию на монтажную площадку в Каскелен или Талдыкорган, техническому специалисту стоит провести экспресс-проверку.
- Геометрия и кромка. Шина должна иметь ровные края без заусенцев. Наличие «волны» по длине указывает на нарушение технологии проката, что затруднит плотное прилегание контактов.
- Цвет и блеск. Свежий срез меди марки М1 имеет характерный розовато-красный оттенок. Слишком желтый или серый подтон может свидетельствовать о высоком содержании цинка или олова.
- Маркировка. Каждая пачка или бухта (для тонких шин) должна сопровождаться сертификатом завода-изготовителя с указанием номера плавки и химического состава.
АТЛАНТ МАРКЕТ обеспечивает хранение медного проката в сухих закрытых помещениях, что предотвращает появление темных пятен окисления и сохраняет товарный вид продукции для требовательных заказчиков. Доставка осуществляется собственным транспортом по Алматы и области, а также транспортными компаниями по всем регионам Казахстана.
Итог: что взять с собой к закупке
Для успешной комплектации объекта подготовьте спецификацию с указанием не только размеров, но и твердости (Т или М). Если предполагается гибка шины на 90 градусов с малым радиусом, лучше рассмотреть полутвердые варианты или профессиональный инструмент для гибки, чтобы избежать микротрещин на внешнем радиусе. Учитывайте, что медь — биржевой товар, и цена в Алматы может меняться в зависимости от котировок LME, поэтому фиксируйте объем в счетах заранее.
Можно ли использовать медную шину вместе с алюминиевой?
Прямое соединение меди и алюминия недопустимо из-за возникновения электрохимической коррозии. Это приводит к быстрому разрушению контакта и пожару. Для их соединения необходимо использовать переходные медно-алюминиевые пластины (МАП) или специальные зажимы с биметаллическими прокладками.
Чем отличается электротехническая медь от обычной?
Электротехническая медь (марки М1, М0) проходит глубокую очистку от примесей кислорода и металлов, влияющих на сопротивление. Обычная «хозяйственная» медь может иметь в составе фосфор или железо, что делает её непригодной для передачи больших токов из-за высокого нагрева.
Как защитить медную шину от потемнения?
В условиях высокой влажности или агрессивной среды в Казахстане медь покрывается патиной. Для защиты используют лужение (покрытие оловом) или специальный электротехнический лак. Также применяют термоусадочные трубки (ТУТ) соответствующих цветов фаз (желтый, зеленый, красный).
