Ошибки при закупке нержавеющих кранов в Казахстане часто связаны с желанием сэкономить на «второстепенных» деталях. Снабженцы ориентируются на диаметр и марку стали, игнорируя конструктивное исполнение. В условиях жесткой воды Алматы и агрессивных сред на промышленных предприятиях это приводит к тому, что при выходе из строя одного уплотнения приходится вырезать весь узел, что влечет за собой простои и дополнительные расходы на сварочные работы или перепаковку резьбы.
Виды конструкций муфтовых нержавеющих кранов
На складах ATLANT MARKET представлены три основных типа конструкций муфтовых шаровых кранов из нержавеющей стали. Каждый из них спроектирован под определенные задачи, и их нельзя считать полностью взаимозаменяемыми, особенно в ответственных инженерных сетях.
1-составной (моноблочный) кран. Это самая компактная и экономичная конструкция. Корпус такого изделия представляет собой единую литую деталь, внутрь которой шар и уплотнения вставляются с одной стороны и фиксируются втулкой. Главный минус — уменьшенный проход (standard bore). Это означает, что внутренний диаметр отверстия в шаре на один типоразмер меньше диаметра трубы. Такой кран не подлежит ремонту: если уплотнение PTFE износится, изделие заменяется целиком. Его чаще всего закупают для систем с невысоким давлением, где критичны габариты и бюджет.
2-составной кран. Наиболее распространенная модель в промышленном секторе Казахстана. Корпус состоит из двух частей: основной части и патрубка, соединенных резьбой. Такая конструкция позволяет сделать кран полнопроходным (full bore), то есть его гидравлическое сопротивление стремится к нулю. Это критично для вязких сред и магистральных линий с высоким расходом. Теоретически его можно разобрать для очистки, но на практике после длительной эксплуатации на линии резьбовое соединение корпуса часто «прикипает», что делает разборку без повреждения уплотнений почти невозможной.

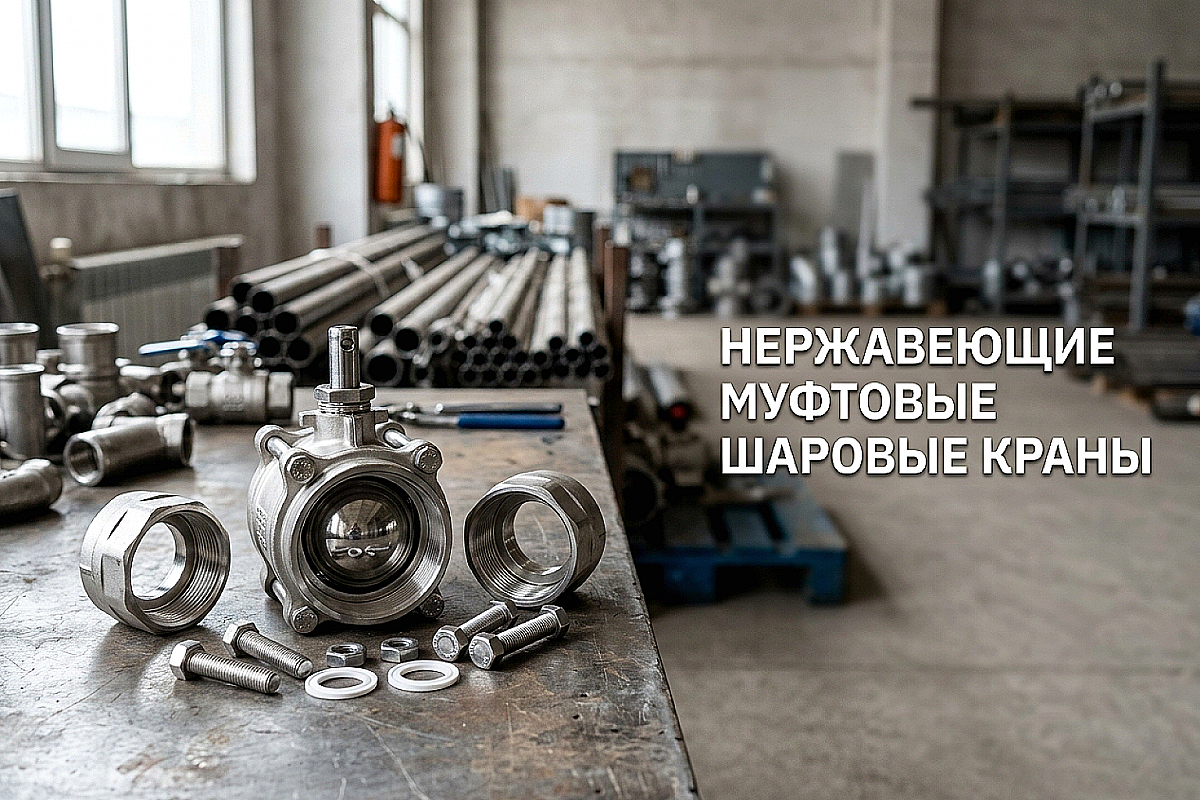

3-составной (разборный) кран. Премиальный сегмент запорной арматуры. Корпус состоит из центральной части и двух боковых патрубков, которые стягиваются между собой четырьмя болтами. Это идеальное решение для объектов в Алматы, требующих регулярной промывки или обслуживания. Вы можете просто выкрутить болты и вынуть центральную часть крана с шаром и седлами, при этом сами патрубки остаются накрученными на трубу. В пищевой и фармацевтической промышленности такие краны незаменимы, так как позволяют проводить полную инспекцию узла без демонтажа трубопровода.
Сравнение технических характеристик и области применения
При выборе конструкции важно учитывать рабочее давление (обычно для нержавеющих муфтовых кранов это PN63 или 1000 WOG) и температурный режим. Разборные модели за счет болтового соединения лучше справляются с вибрационными нагрузками и температурными расширениями, характерными для систем отопления и паропроводов.
| Характеристика | 1-составной | 2-составной | 3-составной |
|---|---|---|---|
| Тип прохода | Редуцированный (суженный) | Полный проход | Полный проход |
| Ремонтопригодность | Нулевая | Ограниченная | Высокая (без демонтажа) |
| Габариты | Минимальные | Средние | Увеличенные |
| Цена в Алматы | Низкая | Средняя | Выше среднего |
| Сфера применения | Бытовой сектор, дренаж | Общая промышленность, ЖКХ | Пищепром, химия, пар |
Для снабженцев крупных объектов в Алматинской области мы рекомендуем использовать 3-составные краны на критических узлах, где замена арматуры сопряжена с остановкой всего технологического цикла. Несмотря на более высокую начальную стоимость, они окупаются уже при первом плановом обслуживании системы.
Почему для Алматы критичен выбор правильной конструкции
Специфика региона заключается в высоком содержании солей жесткости в воде из предгорных источников. В муфтовых соединениях это приводит к постепенному отложению накипи на внутренних элементах крана. Если 1-составной кран при заклинивании шара придется просто выбросить, то 3-составную модель можно разобрать, очистить шар от налета, заменить комплект уплотнений PTFE и вернуть в строй. Это особенно актуально для систем ГВС и отопления в многоквартирных жилых комплексах Алматы.
Кроме того, при монтаже в стесненных условиях подвалов или модульных тепловых пунктов возможность поворота центральной части 3-составного крана относительно патрубков позволяет расположить рукоятку в максимально удобном для оператора положении, что невозможно с моноблочными моделями без использования дополнительных переходников.
Можно ли использовать 2-составной кран для пара?
Да, но при условии, что уплотнение выполнено из армированного фторопласта (RPTFE) или графита. Однако для пара мы рекомендуем 3-составные модели, так как они лучше компенсируют термические напряжения в корпусе за счет болтовой стяжки.
Как влияет редуцированный проход 1-составного крана на систему?
Редуцированный проход создает локальное сужение, что повышает гидравлическое сопротивление и может привести к возникновению шума и кавитации при высоких скоростях потока. В магистральных линиях это снижает КПД насосного оборудования.
В чем преимущество стали AISI 316 в конструкции крана?
Сталь AISI 316 содержит молибден, что делает кран устойчивым к щелевой коррозии и воздействию хлоридов. Это критично для бассейнов Алматы и предприятий, использующих агрессивные моющие средства на основе хлора.
Итог: Что взять с собой к закупке
При формировании заказа на нержавеющую запорную арматуру в АТЛАНТ МАРКЕТ, обязательно уточняйте тип прохода и ремонтопригодность изделий. Для временных сетей или вспомогательных линий подойдут бюджетные 1-составные модели. Для стандартных систем водоснабжения и ЖКХ оптимальным выбором станут 2-составные полнопроходные краны. Если же ваша задача — обеспечить максимальную надежность на производстве с непрерывным циклом, выбирайте 3-составные конструкции. Помните, что правильно подобранный кран из качественной нержавеющей стали способен прослужить до 25 лет без потери герметичности, если его конструкция соответствует условиям эксплуатации и режимам обслуживания.
