При строительстве или реконструкции инженерных сетей в Казахстане снабженцы и прорабы неизбежно сталкиваются с необходимостью стыковки полиэтиленовых труб ПЭ-100 со стальными участками магистрали или запорной арматурой. В отличие от разъемных фланцевых соединений, требующих регулярной подтяжки болтов и замены прокладок, неразъемное соединение полиэтилен-сталь (НСПС) обеспечивает монолитную герметичность на весь срок службы трубопровода. В условиях Алматы, где подвижность грунтов и сейсмическая активность накладывают повышенные требования к надежности узлов, использование заводских переходов НСПС становится единственным верным решением для подземных коммуникаций.
Что такое НСПС и как оно производится

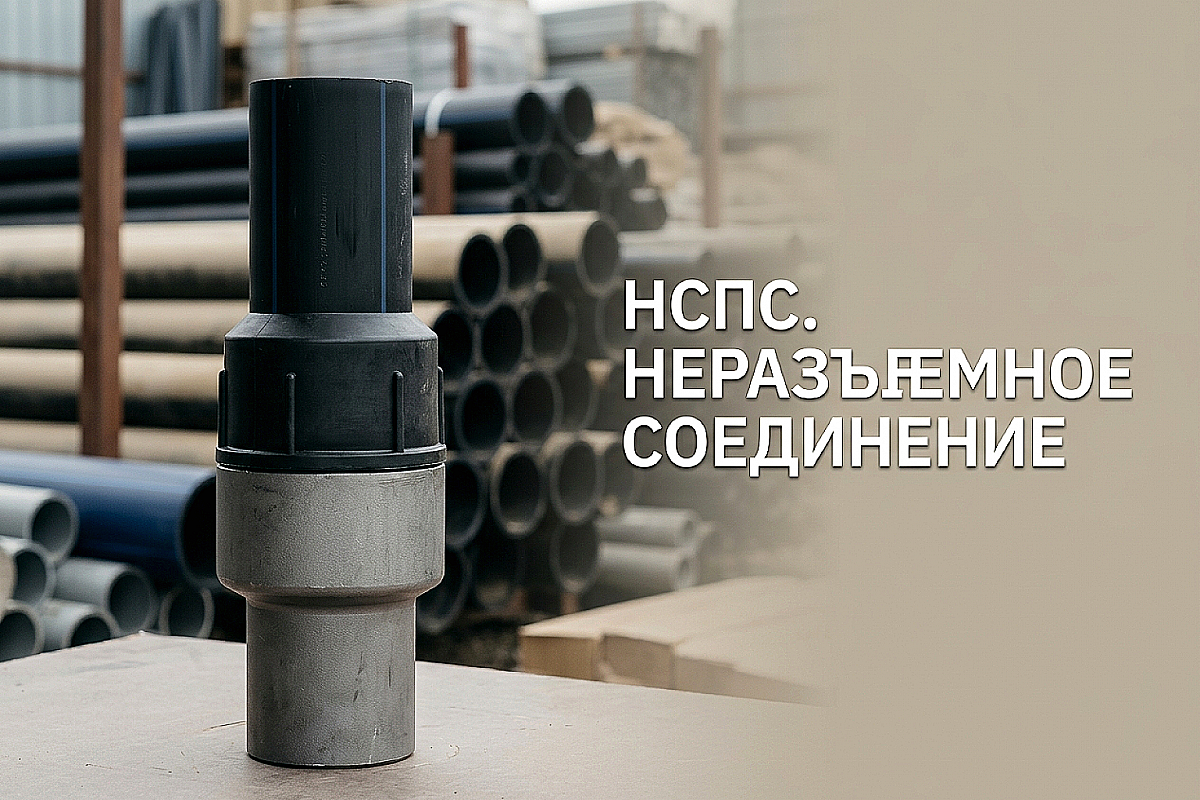

НСПС представляет собой готовое изделие, состоящее из отрезка стальной трубы и отрезка полиэтиленовой трубы ПЭ-100, соединенных между собой специальным методом. Процесс изготовления в заводских условиях включает в себя разогрев полиэтиленового конца и его напрессовку на стальной патрубок со специально подготовленной поверхностью (накаткой). Благодаря термическому расширению и последующему остыванию, материалы образуют соединение на молекулярном уровне, которое по прочности превосходит саму трубу.
Для объектов в Алматинской области крайне важно, чтобы стальная часть НСПС соответствовала ГОСТ 3262-75 или ГОСТ 10704-91, а полиэтиленовая — ГОСТ 18599-2001 (для воды) или ГОСТ 50838 (для газа). В АТЛАНТ МАРКЕТ мы поставляем НСПС, прошедшие испытания на осевое растяжение и гидравлическое давление, что исключает риск разгерметизации при сезонных смещениях грунта.
Преимущества НСПС перед фланцевыми переходами
Главная проблема фланцевого узла (втулка + фланец) при подземной прокладке — необходимость обустройства смотрового колодца. Любое болтовое соединение считается обслуживаемым, и закапывать его напрямую в грунт запрещено строительными нормами РК. НСПС же относится к неразъемным соединениям, что позволяет укладывать его непосредственно в траншею с последующей засыпкой. Это радикально снижает смету проекта за счет отказа от покупки бетонных колец, люков и проведения лишних земляных работ.
Кроме того, НСПС незаменим в следующих случаях:
- Врезка полиэтиленового газопровода в стальную магистраль (требование КазТрансГаз-Аймак);
- Установка стальной запорной арматуры (задвижек, вентилей) на ПНД-трубопровод;
- Вывод газопровода или водопровода из земли на поверхность (выход цокольный);
- Использование стальных вставок в качестве футляров при проходе через фундаменты зданий.
Технические характеристики и сортамент
При выборе НСПС на складе в Алматы необходимо учитывать показатель SDR полиэтиленовой части и марку стали. Несоответствие SDR трубы и перехода приведет к невозможности качественной стыковой сварки. В таблице ниже приведены основные параметры наиболее востребованных типоразмеров НСПС для напорного водоснабжения.
| Диаметр ПЭ (мм) | Диаметр Стали (мм) | SDR ПЭ-части | Рабочее давление (PN, атм) | Длина изделия (общая, мм) |
|---|---|---|---|---|
| 32 | 25 (3/4") | 11 | 16 | 400-500 |
| 63 | 57 | 11 / 17 | 10 / 16 | 500-600 |
| 110 | 108 | 11 / 17 | 10 / 16 | 600-800 |
| 160 | 159 | 11 / 17 | 10 / 16 | 800-1000 |
| 225 | 219 | 17 | 10 | 1000-1200 |
Важно помнить, что для газовых сетей используются специализированные НСПС с желтой маркировкой, которые проходят более жесткий контроль на микротрещины в зоне перехода.
Правила монтажа НСПС: как не испортить изделие
Основная ошибка при монтаже НСПС — перегрев зоны соединения при сварке стальной части. Полиэтилен начинает плавиться и терять свои свойства уже при 120-130°C. Если сварщик работает электродуговой сваркой вплотную к стыку, тепло по металлу передается в зону напрессовки, что ведет к необратимому нарушению герметичности. Специалисты ATLANT MARKET рекомендуют соблюдать следующую последовательность:
- Сначала выполняется приварка стального патрубка НСПС к металлической трубе или фланцу. При этом полиэтиленовую часть необходимо обернуть мокрой ветошью для охлаждения.
- После полного остывания стального шва приступают к сварке полиэтиленовой части.
- Сварка ПЭ-части может выполняться как встык (на аппаратах с зеркалом), так и с помощью электросварных муфт. Второй вариант предпочтительнее для Алматы, так как муфтовое соединение лучше выносит вибрационные нагрузки.
Роль НСПС в сейсмостойком строительстве Алматы
Алматы находится в зоне высокой сейсмичности, где жесткие стальные узлы часто не выдерживают инерционных нагрузок. НСПС выступает в роли демпфера: эластичный полиэтилен гасит колебания, а стальная часть обеспечивает надежную фиксацию в местах ввода в здания или подключения к арматуре. При использовании НСПС в сейсмозонах рекомендуется выбирать изделия с удлиненным полиэтиленовым плечом, что дает дополнительный запас хода при осадке фундамента.
Можно ли использовать водяной НСПС для газа?
Нет, это категорически запрещено. Газовые НСПС проходят проверку на герметичность воздухом под высоким давлением и имеют соответствующий сертификат соответствия нормам промышленной безопасности РК. Использование водяного перехода на газе приведет к отказу в приемке объекта инспекцией.
Нужно ли изолировать стальную часть НСПС в грунте?
Да, стальной патрубок НСПС обязательно должен быть защищен от коррозии. Обычно используется ВУС-изоляция (весьма усиленная) или термоусадочные ленты. Полиэтиленовая часть в защите не нуждается.
Каков срок службы такого соединения?
При соблюдении технологии монтажа (отсутствие перегрева при сварке стали) срок службы НСПС составляет не менее 50 лет, что сопоставимо со сроком службы труб ПЭ-100.
Что взять с собой к закупке
При заказе НСПС в АТЛАНТ МАРКЕТ обязательно уточните SDR вашей основной ПНД-трубы и тип среды (вода или газ). Не забудьте включить в спецификацию электросварные муфты для удобного монтажа в траншее и антикоррозийную мастику для защиты стального плеча. Наш склад в Алматы поддерживает постоянный запас переходов диаметром от 32 до 315 мм, что позволяет укомплектовать объект за один рабочий день с доставкой на филиалы в Талдыкоргане или Каскелене.
