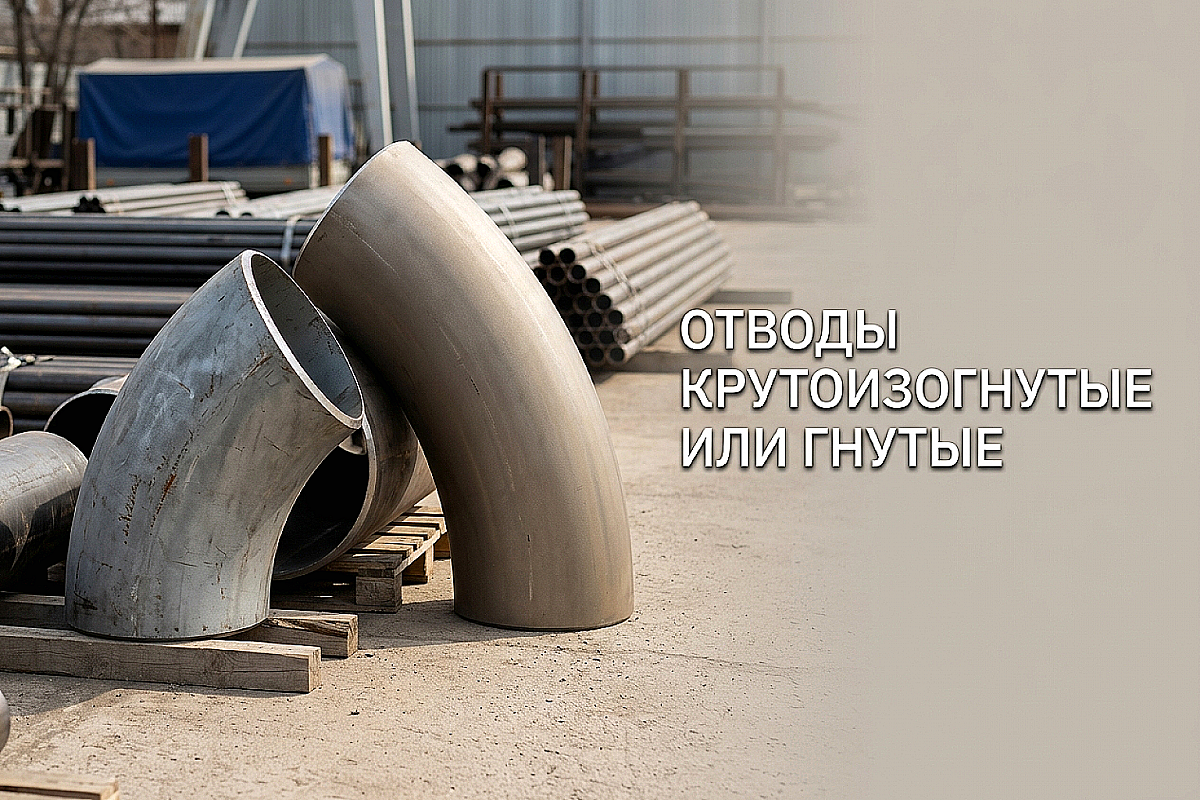

Отводы крутоизогнутые или гнутые: технический разбор для закупа

При проектировании и монтаже узлов отопления или водоснабжения в Алматы снабженцы часто закупают стандартные крутоизогнутые отводы, не учитывая гидравлическое сопротивление системы. Ошибка в выборе радиуса гиба может привести к повышенному износу насосного оборудования и возникновению турбулентных потоков, которые постепенно разрушают стенку трубы. В условиях сложного рельефа города, где давление в сетях «Алматы Су» может быть значительным, понимание разницы между типами фитингов становится вопросом безаварийной эксплуатации на десятилетия.

Геометрия и физика: чем крутоизогнутый отвод отличается от гнутого

Главное различие между этими изделиями кроется в радиусе кривизны осевой линии. Согласно техническим стандартам, крутоизогнутые отводы (производятся преимущественно по ГОСТ 17375-2001) имеют малый радиус гиба — обычно он равен 1,5 диаметрам номинального прохода (R ≈ 1.5DN). Это делает их максимально компактными, что критично для монтажа в тесных подвальных помещениях жилых комплексов или внутри компактных тепловых пунктов.

Гнутые отводы (ГОСТ 24950-81 или ТУ) имеют значительно больший радиус — от 2 до 20 и более номинальных диаметров. На складе АТЛАНТ МАРКЕТ такие позиции часто заказывают для магистральных трубопроводов, где требуется плавный поворот потока. Чем больше радиус, тем ниже коэффициент местного сопротивления. Это означает, что жидкость проходит поворот с минимальными потерями кинетической энергии, не создавая избыточных завихрений у стенок фитинга.

Радиус гиба: когда R=1.5DN недостаточно

Компактность крутоизогнутых моделей — их главное преимущество и одновременно слабая сторона. При высокой скорости потока в малом радиусе возникает зона кавитации и турбулентности. В системах центрального отопления Алматы, где теплоноситель движется под давлением, это приводит к вибрациям и постепенному истончению металла в месте поворота. Гнутые отводы с радиусом R=5DN или R=10DN лишены этого недостатка. Их выбирают для:

• магистральных сетей с высоким давлением;
• транспортировки сред с абразивными включениями (песок, окалина);
• снижения нагрузки на насосные станции в многоэтажных зданиях;
• прокладки труб в каменистых грунтах предгорий Алматинской области, где плавный гиб позволяет обойти препятствия.

Сравнение способов производства и их влияние на надежность

Метод изготовления напрямую определяет прочностные характеристики отвода. Крутоизогнутые бесшовные модели производятся методом протяжки разогретой трубной заготовки по рогообразному сердечнику. Это гарантирует однородность толщины стенки по всему периметру, что крайне важно для систем под давлением. Если при приемке на объекте вы обнаружили, что внешняя стенка отвода значительно тоньше внутренней — это признак нарушения технологии («недокат»), и такой товар лучше не монтировать.

Гнутые отводы могут изготавливаться методами горячего или холодного гнутья на трубогибочных станках. Особенность этого процесса — наличие прямых участков по краям фитинга (стаканов), что упрощает стыковку и сварку с основной трубой. Однако при холодном гнутье в металле возникают остаточные напряжения, поэтому для ответственных узлов в Казахстане рекомендуется использовать изделия, прошедшие термическую обработку.

Таблица сравнения характеристик стальных отводов

Ошибки при монтаже и влияние на насосное оборудование

В практике строительства в Алматы часто встречается ошибка, когда в угоду компактности проектировщики ставят цепочку из нескольких крутоизогнутых отводов подряд. Это создает «эффект пробки». В результате насосам приходится работать на повышенных оборотах, чтобы протолкнуть воду через лабиринт поворотов, что ведет к перегреву двигателей и росту счетов за электроэнергию. Замена такой связки на один гнутый отвод с большим радиусом позволяет снизить энергопотребление системы на 5–10%.

При сварке оцинкованных отводов важно помнить: крутоизогнутые изделия сложнее защитить изнутри. В ATLANT MARKET мы рекомендуем использовать специальные антикоррозийные составы для обработки швов, особенно в системах питьевого водоснабжения Каскелена и Талдыкоргана, где химический состав воды может ускорять коррозию незащищенного металла.

Итог: что взять с собой к закупке

Для стандартных работ в подвалах и квартирах Алматы крутоизогнутый отвод R=1.5DN остается оптимальным решением. Однако, если вы комплектуете объект с мощными насосными группами или магистральный водовод, обязательно рассмотрите возможность установки гнутых отводов. При закупке в АТЛАНТ МАРКЕТ проверяйте соответствие марки стали (Ст3пс для обычных сетей или 09Г2С для северных регионов и высокого давления) и требуйте сертификаты соответствия ГОСТ. Помните, что экономия на радиусе сегодня может обернуться гулом в трубах и аварийным ремонтом уже через пару отопительных сезонов.
