Питьевые трубы ПЭ-100 SDR 11 и SDR 17: выбор диаметра, давления и монтаж по СТ РК в Алматы

При проектировании и комплектации сетей питьевого водоснабжения в Алматинском регионе снабженцы и прорабы сталкиваются с выбором между двумя базовыми типами полиэтиленовых труб: SDR 11 и SDR 17. Ошибка в расчете толщины стенки под гидростатический напор и рельеф приводит либо к разрыву магистрали при первом гидроударе, либо к перерасходу сметы на 25–35%.

В условиях сложного высотного зонирования Алматы, где статическое давление в водопроводной сети существенно меняется от Медеуского района до нижней части города, правильный подбор класса прочности полиэтилена марки ПЭ-100 определяет безаварийный срок службы всей системы на 50 и более лет.

Стандарты СТ РК и маркировка питьевого полиэтилена ПЭ-100

Производство и применение напорных труб из полиэтилена для транспортировки питьевой воды в Республике Казахстан регламентируется стандартами СТ РК ISO 4427-2, ГОСТ 18599-2001, а также строительными нормативами СП РК 4.01-101-2012 и СН РК 4.01-01-2011. Согласно этим документам, для систем хозяйственно-питьевого назначения допускается использование исключительно первичного трубного полиэтилена низкого давления высокой плотности с минимальной длительной прочностью MRS 10,0 МПа.

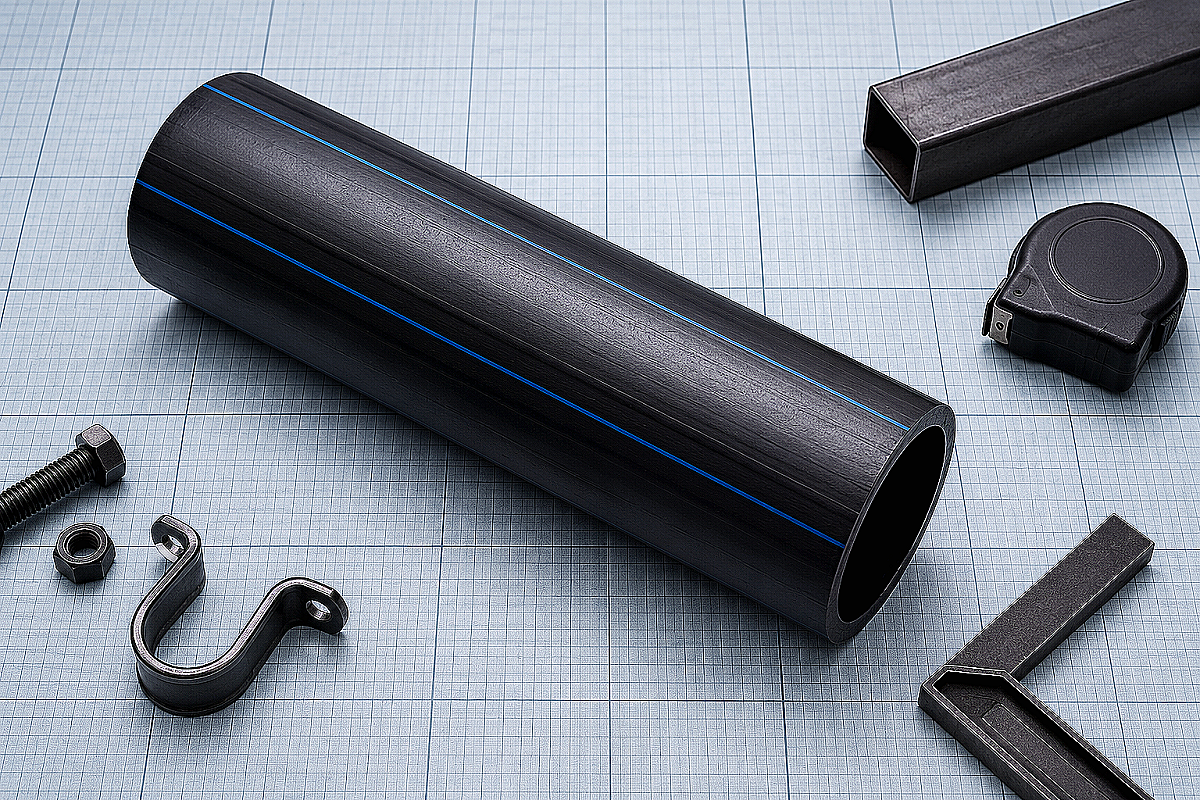

Качественная питьевая труба имеет глубокий черный или темно-синий цвет и снабжена продольными маркировочными синими полосами (не менее трех по периметру). По всей длине изделия методом горячего тиснения или стойкой краской с шагом не более одного метра наносится несмываемая маркировка со следующими обязательными данными:

• Наименование или товарный знак завода-изготовителя;
• Марка полиэтилена (ПЭ-100);
• Стандартное размерное отношение (SDR 11 или SDR 17);
• Номинальный наружный диаметр и толщина стенки в миллиметрах;
• Назначение («питьевая» или «питьевое водоснабжение»);
• Номинальное рабочее давление PN в барах или МПа;
• Номер партии, дата изготовления и нормативный документ (СТ РК / ГОСТ).

Отсутствие маркировки или указание неполных сведений — прямой сигнал о риске поставки продукции из вторичного гранулята, применение которого в напорных питьевых сетях категорически запрещено нормами Республики Казахстан.

SDR 11 (PN 16) против SDR 17 (PN 10): технические различия и расчет давления

Параметр SDR (Standard Dimension Ratio) представляет собой безразмерное отношение номинального наружного диаметра трубы к толщине ее стенки. Чем ниже числовой показатель SDR, тем толще стенка изделия при одном и том же внешнем диаметре и тем более высокое внутреннее давление способна выдержать полимерная труба.

Для марки полиэтилена ПЭ-100 с коэффициентом запаса прочности C=1,25 установлены следующие базовые эксплуатационные характеристики:

• SDR 11 (PN 16) — номинальное рабочее давление 1,6 МПа (16 атмосфер) при температуре теплоносителя до +20°C. Отличается повышенной кольцевой жесткостью и прочностью на разрыв.
• SDR 17 (PN 10) — номинальное рабочее давление 1,0 МПа (10 атмосфер) при +20°C. Характеризуется увеличенным внутренним проходным сечением при сниженной на 20–25% массе погонного метра.

Рельеф Алматы имеет уклон с юга на север: перепад отметок между верхней частью (выше проспекта Аль-Фараби) и нижней частью города (севернее проспекта Райымбека) превышает 500–600 метров. Каждые 10 метров перепада высот создают дополнительное статическое давление в 1 бар (0,1 МПа). Поэтому в условиях сложного рельефа предгорий Алматы при подключении к магистралям ГКП «Алматы Су» для подающих веток и ввода в здания проектные организации закладывают трубы SDR 11, чтобы компенсировать суммарный напор и неизбежные динамические скачки.

Сравнительная таблица параметров труб ПЭ-100 SDR 11 и SDR 17

Ниже представлены справочные инженерные данные по ходовым диаметрам питьевых труб ПЭ-100, применяемым на объектах гражданского и промышленного строительства в Казахстане:

Гидравлический расчет диаметра под расход воды

Выбор диаметра трубы базируется на расчетном пиковом расходе воды и допустимой скорости движения жидкости в напорном трубопроводе. Согласно СП РК 4.01-101-2012, экономически оптимальная скорость движения воды в полиэтиленовых сетях составляет от 0,8 до 1,5 м/с. При скорости менее 0,5 м/с возрастает риск заиливания, а при скорости свыше 2,0 м/с резко возрастают гидравлические потери на трение и увеличивается риск возникновения гидроударов.

Для ориентировочного подбора сечения снабженцы используют следующие практические нормативы:

1. Диаметр 32–40 мм: частный жилой дом, коттедж до 300 м² (расход 1,5–3,0 м³/час).
2. Диаметр 50–63 мм: группа из 4–10 индивидуальных домов, автомойка, малый производственный цех (расход 5–12 м³/час).
3. Диаметр 90–110 мм: многоквартирный дом на 60–120 квартир, торгово-развлекательный центр (расход 20–50 м³/час).
4. Диаметр 160–225 мм: микрорайон, крупный промышленный комплекс (расход 80–200 м³/час).

При одинаковом внешнем диаметре труба SDR 17 имеет большее внутреннее проходное сечение, чем SDR 11. Например, для диаметра 110 мм внутренний просвет у SDR 17 составляет 96,8 мм, а у SDR 11 — 90,0 мм. В масштабах протяженной магистрали применение SDR 17 позволяет снизить гидравлическое сопротивление на 12–15% при условии, что фактическое давление в точке подключения не превышает 8 бар с учетом запаса на гидроудары. Подробнее об этих нюансах читайте в нашем материале по выбору SDR для труб ПЭ-100.

Технология монтажа по нормам СН РК: сварка, траншея и испытания

Прокладка полиэтиленовых водопроводов на территории Алматы и Алматинской области требует строгого учета климатических и геологических факторов. Нормативная глубина промерзания грунта в регионе составляет от 0,8 до 1,2 метра в зависимости от типа почвы (суглинки, галечники). По требованиям СН РК 4.01-01-2011, глубина заложения верха трубы должна быть минимум на 0,5 метра ниже расчетной глубины промерзания, то есть составлять не менее 1,5–1,8 метра.

Монтажные работы выполняются в следующем технологическом порядке:

1. Подготовка траншеи. Дно траншеи выравнивается и освобождается от крупных камней и строительного мусора. Обязательно устраивается песчаная подушка толщиной не менее 100–150 мм.
2. Выбор метода стыковки. Для диаметров от 110 мм и выше применяется контактно-стыковая сварка нагретым инструментом. Для диаметров до 63 мм в условиях частного сектора допускается использование компрессионных цанговых фитингов, а в стесненных городских условиях — электросварных муфт с закладными нагревателями. Параметры сварочного цикла выдерживаются строго по таблице параметров стыковой сварки.
3. Переходы на стальную арматуру. Подключение задвижек, фильтров и счетчиков осуществляется через втулки под фланец с расточенными стальными фланцами либо с помощью заводского неразъемного соединения полиэтилен-сталь (НСПС).
4. Первичная присыпка и обратная засыпка. Труба засыпается мягким грунтом или песком на 200–300 мм выше верхней образующей с обязательным послойным трамбованием пазух. На высоте 400–500 мм над трубой укладывается сигнальная лента синего цвета с надписью «Осторожно, Водопровод».
5. Гидравлические испытания. Заполненный водой участок выдерживается под испытательным давлением, равным 1,5 от рабочего проектного давления, в течение не менее 2 часов с последующим составлением акта скрытых работ для технадзора.

Типичные ошибки снабженцев и монтажников

Анализ рекламаций и аварийных ситуаций на инженерных сетях Казахстана позволяет выделить четыре главные ошибки при работе с трубами ПЭ-100:

• Закупка SDR 17 для зон с высоким статическим напором. В верхних районах Алматы давление в магистралях нередко достигает 9–11 атмосфер. Труба SDR 17 (рассчитанная на 10 атм) в таких условиях работает на пределе текучести и разрушается при первом циклическом скачке давления.
• Сварка встык труб с разным показателем SDR. Прямая стыковая сварка трубы SDR 11 с трубой SDR 17 запрещена, так как разница в толщине стенок препятствует равномерному прогреву и формированию симметричного грата. Соединение разнородных по толщине плетей выполняется только через электросварные муфты или переходные фланцевые узлы.
• Укладка без учета температурного расширения. Коэффициент линейного расширения полиэтилена в 10–12 раз выше, чем у стали. При монтаже в жаркое время года трубу необходимо укладывать в траншею «змейкой», избегая жесткого натяжения плети.
• Пренебрежение паспортами качества. Отсутствие заводского сертификата соответствия СТ РК и гигиенического заключения делает невозможной сдачу объекта инспекторам технадзора и коммунальным службам.

FAQ: Вопросы и ответы по трубам ПЭ-100 SDR 11 и SDR 17

Итог: что проверить перед закупкой SDR 11 и SDR 17 в Алматы

При выборе между SDR 11 и SDR 17 ориентируйтесь на фактический перепад высот на объекте, проектное давление с коэффициентом запаса 1,25 и требования эксплуатирующей организации. Для магистральных узлов, скважинных водоподъемных линий и участков под дорогами выбирайте SDR 11. Для протяженных поселковых распределителей с контролируемым давлением до 8 бар экономически оправдан выбор SDR 17.

Компания ATLANT MARKET обеспечивает комплексные поставки сертифицированных питьевых полиэтиленовых труб ПЭ-100 по СТ РК и ГОСТ 18599-2001 со склада в Алматы, а также через региональные филиалы в городах Каскелен и Талдыкорган. Вся продукция сопровождается заводскими паспортами качества и сертификатами соответствия. Доступна профессиональная нарезка в размер, полная комплектация фитингами и запорной арматурой, а также оперативная доставка собственным транспортом по Алмате и всем регионам Казахстана.
