Пересечение трубопроводом ПЭ-100 автомобильных дорог, железнодорожных путей или фундаментов зданий в условиях высокой сейсмичности Казахстана — это всегда работа с повышенными рисками. Прямая укладка полиэтилена в грунт под нагруженными участками недопустима: динамическое давление транспорта и возможные подвижки почвы способны деформировать пластик, что приведет к сужению проходного сечения или порыву. Защитный футляр (гильза) принимает на себя внешнее давление, обеспечивая сохранность основной рабочей трубы.

Расчет диаметра защитного футляра и выбор материала гильзы

Основная ошибка при проектировании перехода — подбор гильзы «впритык» к наружному диаметру рабочей трубы ПЭ-100. Это делает монтаж практически невозможным, так как не оставляет места для центрирующих опор и теплового расширения полиэтилена. Согласно действующим в Казахстане строительным нормам, внутренний диаметр футляра должен быть как минимум на 100–200 мм больше наружного диаметра рабочей трубы для магистралей среднего сечения.

В качестве материала футляра в Алматы чаще всего используют стальные электросварные трубы или технические ПНД трубы большего диаметра. Сталь предпочтительнее при прокладке под дорогами с интенсивным движением (класс нагрузки А15), так как она обладает высокой кольцевой жесткостью. Для прохода через фундаменты частных домов или под пешеходными зонами достаточно футляра из ПЭ-100 с высоким показателем SDR, способного выдержать давление бетонного монолита.

Центрирующие опоры (спейсеры): зачем они нужны и как рассчитать шаг установки

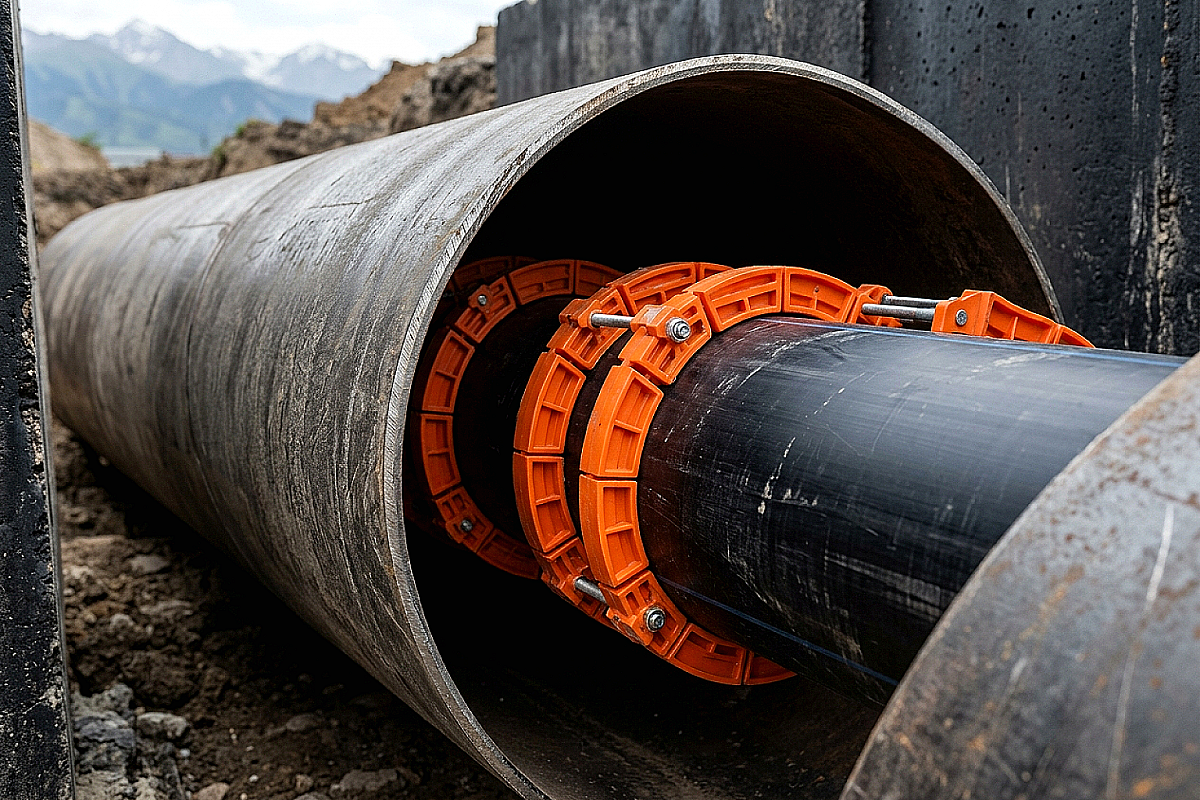

Труба ПЭ-100 не должна лежать непосредственно на дне футляра. Контакт пластика с металлом или бетоном при вибрациях от проезжающего транспорта приводит к абразивному износу стенки. Для фиксации рабочей трубы строго по центру гильзы применяются центрирующие опоры, которые в профессиональной среде называют спейсерами. Это сегментные кольца из высокопрочного полиэтилена или диэлектрического пластика, собираемые вокруг трубы перед её затягиванием в футляр.

Спейсеры выполняют три критические функции: обеспечивают соосность труб, облегчают протаскивание за счет низкого коэффициента трения и исключают передачу нагрузок от футляра на рабочую магистраль. В условиях резко континентального климата Алматы, где температурное расширение ПЭ-100 значительно, спейсеры позволяют трубе «дышать» внутри футляра, не допуская критических напряжений в местах сварных стыков.

Наружный диаметр ПЭ-100 (мм) Рекомендуемый диаметр футляра (мм) Тип центрирующей опоры Рекомендуемый шаг опор (м)
110 219 - 273 Пластиковая сегментная 1.5
225 426 - 530 Усиленная (с металлическим замком) 2.0
315 630 Роликовая / Сдвоенная 2.5
500+ 820 - 1020 Специализированные блоки 3.0

Герметизация межтрубного пространства и концевые манжеты

Завершающий этап монтажа перехода — герметизация торцов футляра. Если оставить пространство между ПЭ-100 и гильзой открытым, туда неминуемо попадет грунтовая вода, шлам и песок. Зимой замерзшая вода в футляре превращается в лед, который может сплющить трубу ПЭ-100, несмотря на её эластичность. Для герметизации используются концевые манжеты (уплотнители торцов) из маслобензостойкой резины.

Существует два основных типа манжет: неразъемные (надеваются на трубу перед сваркой) и разъемные (оборачиваются вокруг готового узла). При закупке в ATLANT MARKET мы рекомендуем выбирать разъемные модели, так как они позволяют провести ремонт или замену уплотнения без демонтажа всей ветки. Манжеты фиксируются на футляре и рабочей трубе силовыми хомутами из нержавеющей стали, что гарантирует столетний срок службы узла в агрессивных почвах Алматинской области.

Итог: что проверить перед закупкой комплектующих

Успешная сдача перехода технадзору зависит от полноты комплектации. При заказе труб ПЭ-100 для участков под дорогами убедитесь, что в спецификацию включены спейсеры нужной высоты (зависит от зазора в гильзе) и защитные манжеты с хомутами. Важно учитывать, что высота ребер спейсера должна быть такой, чтобы рабочая труба со всеми сварными швами свободно проходила внутри футляра с запасом 20–30 мм сверху.

Для объектов в Алматы, Каскелене и Талдыкоргане мы предлагаем полную комплектацию узлов переходов — от самих труб ПЭ-100 до метизов и уплотнителей. Правильный расчет компонентов на этапе снабжения исключает простои техники и гарантирует сейсмическую устойчивость ваших инженерных сетей.

Можно ли использовать деревянные бруски вместо спейсеров?

Категорически нет. Дерево гниет, разбухает и со временем разрушается, что приводит к провисанию трубы ПЭ-100 и её контакту со стенками футляра. Это прямое нарушение СН РК, которое не позволит сдать объект в эксплуатацию.

Нужно ли засыпать песком пространство внутри футляра?

Согласно большинству современных проектов, межтрубное пространство должно оставаться свободным для обеспечения вентиляции и возможности замены трубы методом протяжки. Герметизация обеспечивается только на торцах манжетами.

Как защитить стальную гильзу от коррозии снаружи?

Для стальных футляров в Алматы обязательна усиленная изоляция (ВУС-изоляция) или битумная мастика. Это продлевает срок службы защитного короба до 50 лет, предотвращая его сквозное разрушение почвенной коррозией.
