Строительство инженерных сетей в условиях современного Казахстана, особенно в Алматы с её сложным рельефом и высокой интенсивностью движения, ставит перед инженерами и снабженцами задачу: как обеспечить столетний срок службы трубы ПЭ-100 там, где сверху постоянно давят тонны асфальта и проезжающего транспорта. Полиэтилен — материал пластичный, и без дополнительной защиты под динамической нагрузкой он может деформироваться, что приведет к сужению проходного сечения или порыву в месте стыка.
Почему нельзя просто закопать трубу под проезжей частью?
Главный риск при прокладке ПЭ-100 под нагруженными участками — это неравномерная осадка грунта и концентрация напряжений. Если в обычном газоне труба испытывает только давление вышележащих слоев земли, то под дорогой к этому добавляется вибрация и переменная нагрузка от колес автомобилей. При недостаточном уплотнении основания труба начинает «играть», что критично для сварных стыков и компрессионных соединений.
Согласно действующим в Казахстане строительным нормам (СН РК), пересечение водопровода с дорогами категорий I-III должно осуществляться строго в защитных футлярах (гильзах). Это решает сразу три проблемы: защиту от механических повреждений, возможность замены трубы без раскопки дорожного полотна и локализацию утечки в случае аварии.
Защитный футляр (гильза): сталь или пластик?

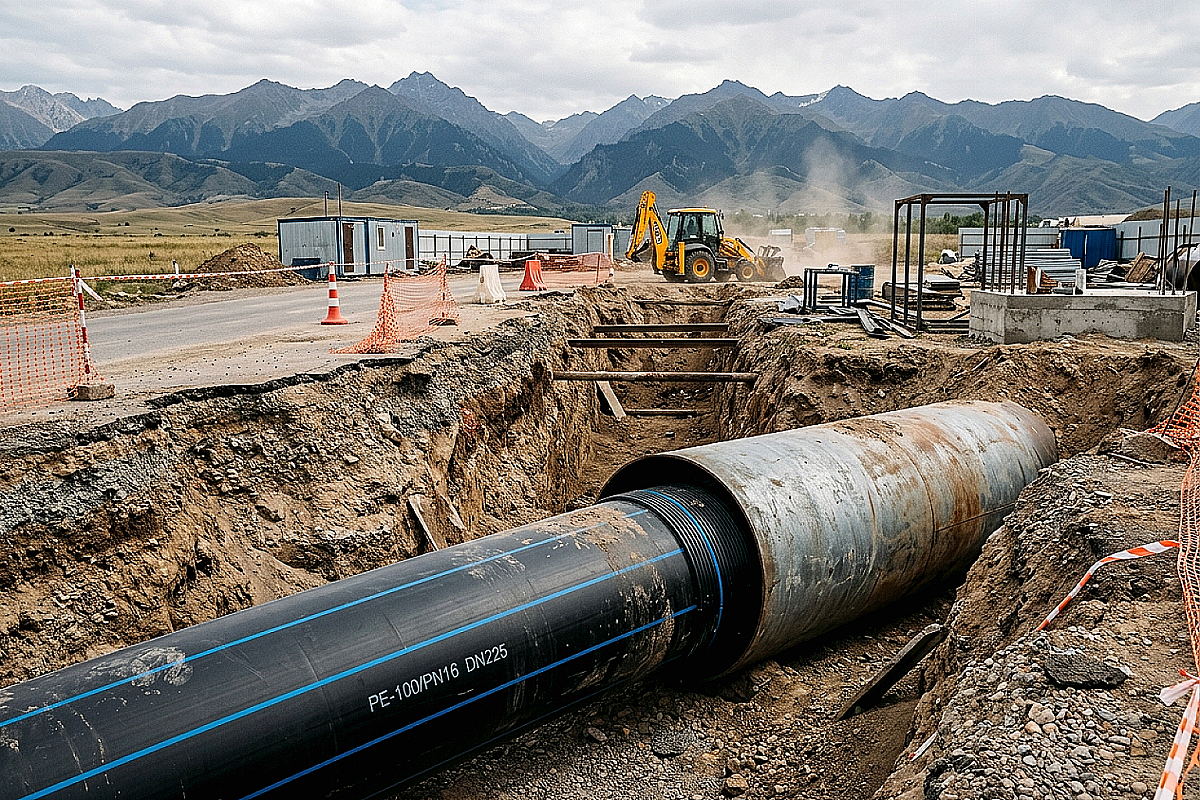

Выбор материала гильзы зависит от интенсивности нагрузки и диаметра основной трубы. Традиционно в Алматинской области для этих целей используют стальную трубу ВГП или электросварную трубу. Металл обладает высочайшей кольцевой жесткостью и гарантированно держит форму десятилетиями. Однако в последнее время всё чаще применяют «трубу в трубе» из полиэтилена большего диаметра или специализированные двухслойные гофрированные трубы.
| Параметр сравнения | Стальная гильза (ГОСТ 10704/3262) | ПЭ гильза (ПНД SDR 17/13.6) |
|---|---|---|
| Кольцевая жесткость | Максимальная, для любых дорог | Средняя, для внутридворовых проездов |
| Стойкость к коррозии | Требует изоляции (весьма-усиленной) | Абсолютная коррозийная стойкость |
| Сложность монтажа | Требует сварки и спецтехники | Легкая, возможна укладка вручную |
| Срок службы в грунте | 20–30 лет (без допзащиты) | Более 50 лет |
Для ответственных участков специалисты ATLANT MARKET рекомендуют использовать стальные гильзы, которые мы можем нарезать в размер на нашем складе в Алматы. Это исключает риск повреждения основной магистрали даже при просадке дорожного полотна под тяжелой строительной техникой.
Расчет глубины и выбор SDR для нагруженных зон
Глубина заложения водопровода в Казахстане жестко привязана к уровню промерзания почвы. В Алматы этот показатель составляет в среднем 1,1–1,3 метра в зависимости от типа грунта. При прокладке под дорогами к этой глубине добавляется требование СН РК: расстояние от верха футляра до подошвы дорожной одежды должно быть не менее 1 метра. Таким образом, траншея под дорогой обычно глубже стандартной — около 2–2,5 метров.
Для работы под нагрузкой даже внутри гильзы рекомендуется выбирать трубы ПЭ-100 с показателем SDR 11 или SDR 13.6. Увеличенная толщина стенки обеспечивает лучшую сопротивляемость внутреннему давлению при возможных вибрациях. Не стоит экономить, выбирая тонкостенные варианты SDR 17 или 21 для участков под проездами — цена ошибки (раскопка асфальта и ремонт) в десятки раз превысит экономию на материале.
Технология монтажа «футляра» и уплотнение грунта
Правильный монтаж начинается с подготовки «постели». Дно траншеи должно быть выровнено и подсыпано слоем песка толщиной не менее 10–15 см с тщательным трамбованием. Гильза укладывается с определенным уклоном, чтобы внутри не скапливалась грунтовая вода.
Внутри футляра труба ПЭ-100 не должна лежать просто так. Для центрирования и предотвращения трения при температурных расширениях используются опорно-направляющие кольца (спейсеры). Края гильзы обязательно герметизируются эластичными манжетами или цементно-песчаным составом с просмоленной паклей, чтобы исключить попадание песка и камней внутрь гильзы.
- Обратная засыпка: производится слоями по 15–20 см только непучинистым грунтом (песок, ПГС) с обязательным проливом водой или механическим уплотнением.
- Защитная зона: над футляром обязательно укладывается сигнальная лента «Осторожно водопровод» для предотвращения повреждений при будущих ремонтах дороги.
- Контроль: перед окончательной засыпкой дорожного пирога необходимо провести гидравлические испытания основной трубы внутри футляра.
FAQ: Часто задаваемые вопросы снабженцев
Можно ли использовать старую б/у трубу в качестве гильзы?
Технически это допустимо, если стенка трубы сохранила достаточную толщину и нет сквозной коррозии. Однако для объектов, проходящих госприемку в Казахстане, потребуются сертификаты соответствия на все материалы, поэтому лучше закупать новые стальные трубы в АТЛАНТ МАРКЕТ с полным пакетом документов.
Какой длины должен быть футляр при пересечении дороги?
Согласно нормам, футляр должен выступать за пределы дорожного полотна или бровки кювета не менее чем на 2 метра в каждую сторону. Это необходимо для того, чтобы в случае раскопки края дороги для ремонта трубы не произошло обрушения проезжей части.
Нужно ли заполнять пространство между трубой и гильзой бетоном?
Нет, это грубая ошибка. Пространство должно оставаться свободным или заполняться песком/цементным молочком только в исключительных случаях по проекту (например, при проколе ГНБ). Свободное пространство позволяет заменить трубу методом вытягивания без разрушения дороги.
Что взять с собой к закупке: чек-лист снабженца
Для успешного монтажа водопровода ПЭ-100 под нагрузкой вам потребуется комплексная поставка. Оформить заказ можно в офисе ATLANT MARKET в Алматы или на наших филиалах в Каскелене и Талдыкоргане. В чек-лист обязательно включите:
- Труба ПЭ-100 питьевая (желательно SDR 11) необходимого метража.
- Стальная труба для гильзы (диаметр гильзы должен быть на 100-200 мм больше диаметра ПЭ трубы).
- Опорно-направляющие кольца (диэлектрические спейсеры).
- Уплотнительные манжеты для герметизации концов гильзы.
- Сигнальная лента «Водопровод».
Правильный подбор материалов и соблюдение технологии монтажа гильзы гарантируют, что ваш водопровод в Алматы прослужит заявленные 50-100 лет без аварийных раскопок и штрафов от дорожных служб.
