Ошибки при расстановке опор для стальных водогазопроводных (ВГП) труб часто проявляются спустя несколько месяцев после запуска системы. Провисание магистрали всего на несколько миллиметров создает «карманы», в которых скапливается воздух или шлам, что критично для систем отопления с естественной или принудительной циркуляцией. В условиях Алматы, где вибрационные нагрузки от транспорта и сейсмическая активность могут провоцировать смещения трубопроводов, соблюдение нормативного шага креплений становится залогом долговечности всей инженерной сети.
Почему нельзя устанавливать опоры «на глаз»
Стальная труба ВГП, изготовленная по ГОСТ 3262-75, обладает значительным собственным весом, который многократно увеличивается при заполнении её водой. Если расстояние между точками фиксации слишком велико, металл под воздействием силы тяжести и температурного расширения начинает деформироваться. Даже незначительный прогиб создает напряжение в местах резьбовых соединений и сварных стыков, что со временем приводит к появлению микротрещин и протечек.
Кроме того, неправильный шаг опор провоцирует возникновение шумов и вибраций (гул труб). При резком открытии кранов или запуске насосного оборудования возникают гидравлические удары, которые передаются на строительные конструкции. Если труба закреплена редко, она начинает «играть», что постепенно расшатывает анкерные крепления в стенах. В АТЛАНТ МАРКЕТ мы рекомендуем снабженцам закладывать в смету крепеж с запасом 10–15%, чтобы монтажники могли усилить критические узлы поворотов и ответвлений.
Нормативные расстояния между креплениями (Таблица)
Согласно действующим строительным нормам Республики Казахстан (СН РК 4.01-02-2011 и сопутствующим регламентам), расстояние между опорами зависит от условного прохода трубы (Ду) и температуры транспортируемой среды. Для холодной воды и газа допускаются большие пролеты, тогда как для горячего водоснабжения и отопления шаг креплений необходимо сокращать из-за риска температурной деформации.
| Условный проход (Ду), мм | Наружный диаметр, мм | Горизонтальный шаг (холодная вода), м | Горизонтальный шаг (отопление/ГВС), м | Вертикальный шаг (стояки), м |
|---|---|---|---|---|
| 15 | 21.3 | 2.5 | 1.5 | 3.0 |
| 20 | 26.8 | 3.0 | 2.0 | 3.0 |
| 25 | 33.5 | 3.5 | 2.5 | 3.0 |
| 32 | 42.3 | 4.0 | 3.0 | 4.0 |
| 40 | 48.0 | 4.5 | 3.0 | 4.0 |
| 50 | 60.0 | 5.0 | 3.5 | 4.0 |
| 70–100 | 75.5–114 | 6.0 | 4.0 | 5.0 |
Важно учитывать наличие изоляции. Если труба ВГП покрыта слоем минеральной ваты или вспененного полиэтилена, её общий вес возрастает, а несущая способность на изгиб остается прежней. В таких случаях расчетное расстояние между опорами рекомендуется уменьшать на 20% от табличных значений.
Типы опор: неподвижные и скользящие
Профессиональный монтаж подразумевает использование двух типов фиксации. Неподвижные опоры жестко удерживают трубу, не позволяя ей перемещаться вдоль оси. Они устанавливаются у приборов, задвижек и в местах разветвлений. Скользящие опоры (или направляющие хомуты) поддерживают трубу, но позволяют ей «дышать» при нагреве. Это критически важно для длинных прямых участков отопления, где металл удлиняется при подаче теплоносителя.
При выборе между оцинкованными и черными трубами, следует помнить, что оцинковка требует использования хомутов с резиновыми прокладками (EPDM). Это предотвращает повреждение защитного слоя цинка при вибрациях и исключает возникновение электрохимической коррозии в месте контакта стали с крепежным элементом из другого металла.
Сейсмические особенности монтажа в Алматы
Алматы находится в зоне высокой сейсмической активности, что накладывает дополнительные требования к креплению инженерных систем. Согласно нормам проектирования в сейсмических районах, трубопроводы не должны жестко связываться с конструкциями здания в каждой точке. В местах пересечения деформационных швов здания обязательно устанавливаются гибкие вставки или компенсаторы.
Для магистральных труб диаметром свыше Ду 50 в подвальных помещениях и на чердаках рекомендуется использовать антисейсмические крепления — раскосные подпорки, которые препятствуют раскачиванию трубы при горизонтальных толчках. Обычные подвесы на шпильках в таких условиях могут сработать как маятник, что приведет к разрушению узлов подключения к котлам или коллекторам.
Итог: Что взять с собой к закупке

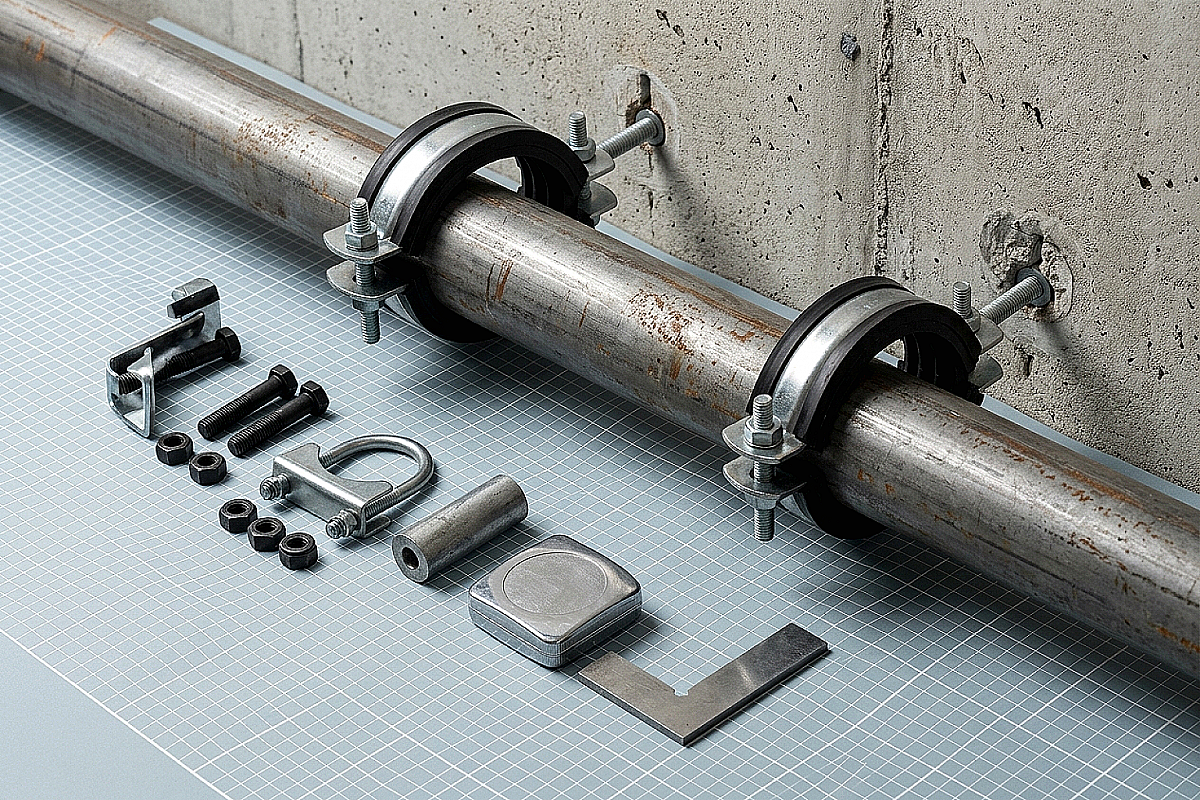

При комплектации объекта трубами ВГП на складе ATLANT MARKET в Алматы, Каскелене или Талдыкоргане, обязательно сверьте количество крепежа с проектом. Помните, что экономия на паре десятков хомутов может привести к дорогостоящему ремонту системы после первой же зимы. Для надежного монтажа вам потребуются:
- Трубы ВГП соответствующего Ду и толщины стенки;
- Хомуты с резиновым виброгасителем под диаметр трубы;
- Шпильки резьбовые и анкеры (цанги) для крепления в бетон или кирпич;
- Контргайки для предотвращения самопроизвольного раскручивания крепежа.
Можно ли использовать пластиковые клипсы для стальных труб ВГП?
Для труб Ду 15 и 20 при открытой прокладке легких участков холодного водоснабжения это допустимо, но для отопления и труб большего диаметра следует использовать только стальные хомуты с анкерным креплением, так как пластик деформируется под весом металла и при нагреве.
Где обязательно устанавливать дополнительные опоры?
Дополнительные крепления необходимы в местах установки тяжелой запорной арматуры (задвижек, фильтров), на каждом повороте магистрали (на расстоянии 30–50 см от угла) и в точках ответвления труб.
Как влияет расстояние между опорами на уклон трубы?
Если шаг опор слишком велик, прогиб трубы в центре пролета может оказаться больше, чем проектный уклон. Это приведет к образованию воздушной пробки в верхней точке изгиба, которую невозможно будет удалить через стандартные воздухоотводчики.
