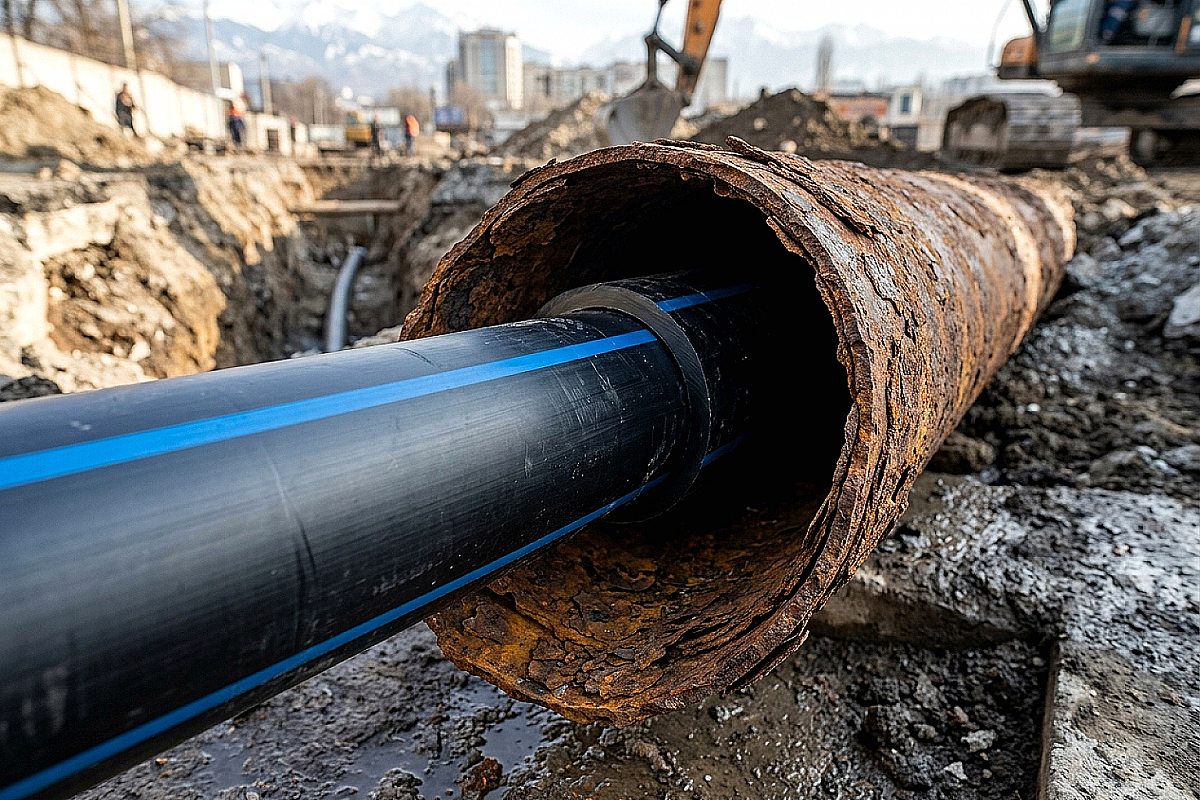

Износ магистральных сетей водоснабжения и водоотведения в крупных городах Казахстана, таких как Алматы, достигает критических отметок. Традиционная замена труб открытым траншейным способом в условиях плотной городской застройки сопряжена с колоссальными затратами на восстановление асфальта, перекрытие дорог и демонтаж сопутствующих коммуникаций. Санация (или релайнинг) методом протяжки трубы ПЭ-100 внутри старого стального или чугунного трубопровода становится оптимальным решением для муниципальных служб и промышленных предприятий. Этот метод позволяет превратить старую, корродированную трубу в защитный кожух для новой, практически вечной полиэтиленовой магистрали.
Почему метод «труба в трубе» становится стандартом в Казахстане?
Главная проблема стальных труб, проложенных 30–40 лет назад, — сквозная коррозия и зарастание внутреннего сечения отложениями. Метод протяжки ПЭ-100 решает обе проблемы одновременно. Полиэтилен не подвержен электрохимической коррозии, что особенно важно для Алматы с её разветвленной сетью электротранспорта и блуждающими токами. Коэффициент шероховатости ПНД труб в разы ниже, чем у стали, что позволяет компенсировать уменьшение диаметра за счет сохранения или даже увеличения пропускной способности системы при снижении гидравлических потерь.
При реализации проектов в АТЛАНТ МАРКЕТ мы часто сталкиваемся с запросами на поставку длинномерных бухт для санации. Использование бухт минимизирует количество сварных швов, что критично при протяжке на большие расстояния (до 100–150 метров за один проход). Если же диаметр превышает 110 мм, используются 12-метровые отрезки, которые свариваются встык непосредственно перед входом в рабочий котлован.
Подбор SDR и диаметра трубы ПЭ-100 для санации
Выбор толщины стенки (SDR) для санации отличается от проектирования обычного водопровода. В данном случае новая труба ПЭ-100 находится внутри старого кожуха, который берет на себя значительную часть давления грунта. Однако снабженец должен учитывать, что новая труба может испытывать внешнее давление грунтовых вод в межтрубном пространстве. Обычно для релайнинга в Казахстане используют трубы SDR 17 или SDR 13.6, что обеспечивает достаточный запас прочности при тяговых усилиях лебедки.
| Параметр сравнения | Траншейный метод (замена) | Санация методом протяжки ПЭ-100 |
|---|---|---|
| Объем земляных работ | 100% протяженности трассы | Только в точках ввода и врезки (5–10%) |
| Скорость реализации | Низкая (неделя на 100 метров) | Высокая (1–2 дня на 100 метров) |
| Восстановление асфальта | Требуется по всей длине | Минимальное (точечные котлованы) |
| Срок службы новой сети | Зависит от защиты стали (15–25 лет) | Более 50 лет (химическая инертность ПЭ) |
| Пропускная способность | Стандартная | Увеличивается за счет гладкости ПНД |
Технологические нюансы подготовки и монтажа
Успех протяжки на объектах в Алматы зависит от качества подготовки старого канала. Внутренняя поверхность стальной трубы должна быть очищена от наростов, острых краев сварных швов и коррозийных «сталактитов», которые могут повредить поверхность ПЭ-100. Для этого используются механические скребки или гидродинамическая промывка. Опытные прорабы рекомендуют перед протяжкой основной трубы пропустить через канал «калибровочный нож» — короткий отрезок ПНД трубы того же диаметра, чтобы убедиться в отсутствии непроходимых участков.
Особое внимание уделяется расчету тягового усилия. Для труб больших диаметров используются мощные гидравлические лебедки с контролем натяжения. Важно помнить, что полиэтилен обладает памятью формы и высоким коэффициентом температурного расширения. После завершения протяжки трубе необходимо дать «отлежаться» минимум 24 часа для снятия напряжений, возникших при растяжении, прежде чем выполнять фиксацию концов и врезку запорной арматуры. В АТЛАНТ МАРКЕТ мы рекомендуем использовать специальные втулки под фланец для надежного перехода на металлическую запорную арматуру в колодцах.
Насколько сильно снижается пропускная способность при уменьшении диаметра?
Несмотря на то, что внешний диаметр новой трубы ПЭ-100 меньше внутреннего диаметра старой трубы на 10–20%, пропускная способность часто не падает. Это связано с тем, что коэффициент эквивалентной шероховатости у полиэтилена (k=0.01 мм) в десятки раз меньше, чем у старой стальной трубы (k=1.0–2.0 мм). Гладкие стенки ПНД предотвращают образование новых отложений, сохраняя стабильный дебит на десятилетия.
Нужно ли заполнять пространство между старой и новой трубой?
В большинстве случаев в Казахстане межтрубное пространство (затруб) оставляют пустым. Однако при прокладке под нагруженными магистралями или в условиях высокого уровня грунтовых вод рекомендуется забутовка — заполнение пространства цементно-песчаным раствором. Это предотвращает перемещение труб и защищает от коррозии внешнюю оболочку старого канала.
Можно ли использовать метод протяжки для газопроводов?
Да, технология активно применяется для реновации газовых сетей низкого и среднего давления. В этом случае используются специальные трубы ПЭ-100 с желтой полосой, соответствующие ГОСТ 50838. При этом требования к чистоте внутреннего канала старой трубы еще выше, так как любые царапины на газовой трубе регламентируются строже.
Итог: рекомендации к закупке
Для успешной санации трубопроводов в Алматы важно выбирать только качественные трубы из первичного сырья ПЭ-100. Использование «вторички» при протяжке недопустимо: наличие посторонних включений в материале делает трубу хрупкой, и она может лопнуть под нагрузкой лебедки. Перед началом работ в Казахстане обязательно проверяйте паспорт качества и соответствие SDR проектным нагрузкам. При заказе в АТЛАНТ МАРКЕТ вы получаете не только сертифицированную продукцию, но и возможность нарезки в нужный размер или поставку длинных бухт, что значительно упрощает логистику и монтаж методом релайнинга.
