Главный недостаток полиэтилена низкого давления (ПНД) — его диэлектрические свойства. В отличие от старых стальных веток, труба ПЭ-100 не создает магнитного поля и не обнаруживается трассоискателями без дополнительных приспособлений. На строительных объектах в Казахстане часто ограничиваются укладкой желтой или синей сигнальной ленты, но она лишь предупреждает о наличии трубы при уже начатых раскопках, а не помогает найти её точное местоположение на глубине 2–3 метров.
Зачем нужен сигнальный провод и почему ленты недостаточно?
Сигнальная лента с надписью «Осторожно, водопровод!» укладывается на 30–50 см выше трубы. Она спасает от ковша экскаватора, если машинист вовремя её заметил. Однако для точного бесконтактного поиска трассы используется сигнальный (локационный) провод. Это токопроводящая жила, которая прокладывается непосредственно вдоль тела трубы ПЭ-100. При подаче сигнала от генератора трассоискателя на этот провод, прибор на поверхности с точностью до 10 см показывает ось заложения трубы и глубину её нахождения.
В условиях плотной застройки Алматы, где коммуникации переплетаются в несколько слоев, отсутствие возможности трассировки ПНД-магистрали — это мина замедленного действия. Любой ремонт соседнего кабеля может закончиться прорывом водопровода, если рабочие не смогут «прозвонить» участок перед началом земляных работ.
Выбор кабеля для трассировки: технические параметры
Использование обычного бытового провода — фатальная ошибка. В условиях агрессивной почвенной среды Алматинской области изоляция ПВХ быстро деградирует, а тонкая медная жила перегнивает через 3–4 года. Для долговечной системы детекции, сопоставимой со сроком службы самой трубы ПЭ-100 (50+ лет), следует выбирать специализированные решения.
| Параметр | Рекомендуемое значение | Почему это важно |
|---|---|---|
| Материал жилы | Медь или сталемедь | Медь обладает лучшей проводимостью, сталемедь — прочностью на разрыв. |
| Сечение жилы | 2.5 – 4.0 мм² | Обеспечивает прохождение сигнала на большие расстояния без затухания. |
| Тип изоляции | Полиэтилен высокой плотности (PE) | Устойчив к влаге, щелочам и механическим повреждениям в грунте. |
| Цвет изоляции | Синий (водопровод) / Желтый (газ) | Соответствует международным стандартам маркировки сетей. |

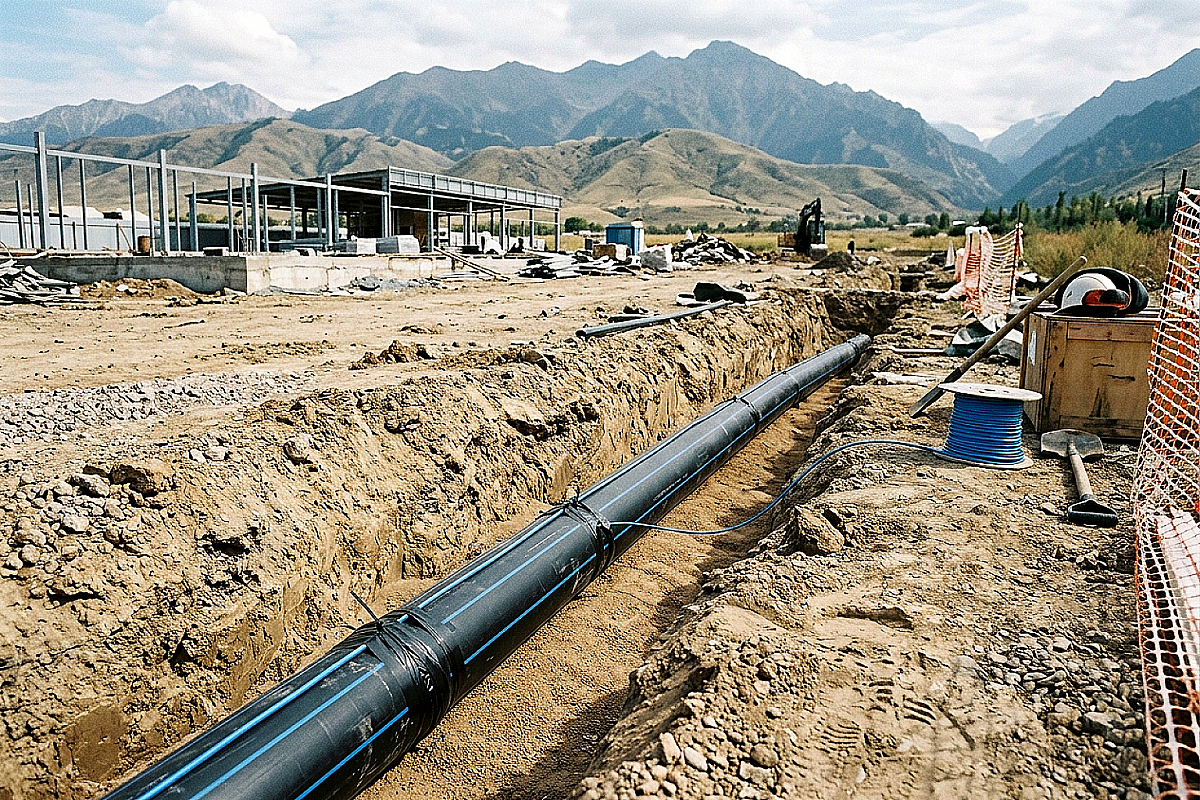

Технология монтажа сигнального провода на трубы ПЭ-100
Провод должен быть неразрывным на всем протяжении трассы. Любое соединение — это потенциальная точка обрыва сигнала из-за коррозии. В ATLANT MARKET мы рекомендуем закупать провод в бухтах большой длины, чтобы минимизировать количество стыков.
- Способ фиксации: Провод крепится к верхней или боковой части трубы ПЭ-100 с помощью скотча или пластиковых хомутов через каждые 1.5–2 метра. Натяжение должно быть умеренным, чтобы при температурных расширениях полиэтилена провод не лопнул.
- Вывод концов: Концы сигнального провода обязательно выводятся в смотровые колодцы или специальные контрольные столбики. Это необходимо для подключения клемм генератора трассоискателя.
- Соединение: Если стыковки не избежать, используются только герметичные муфты с гидрофобным гелем. Обычная скрутка с изолентой выйдет из строя за одну зиму в Казахстане.
Особое внимание стоит уделить местам прохода под дорогами методом ГНБ. В этом случае используется усиленный сталемедный провод, который затягивается в скважину вместе с трубой ПЭ-100, так как обычный медный кабель может быть срезан острыми краями грунта при протяжке.
Итог: Что взять с собой к закупке?
При комплектации объекта в Алматы, Каскелене или Талдыкоргане, помните, что система трассировки — это не роскошь, а требование безопасности. В ATLANT MARKET вы можете заказать не только качественные трубы ПЭ-100, но и получить консультацию по подбору сопутствующих материалов для детекции магистралей. Правильно спроектированная система поиска сэкономит миллионы тенге на аварийных ремонтах в будущем.
Можно ли использовать сигнальную ленту с фольгой вместо провода?
Лента с алюминиевой фольгой (детектируемая лента) может использоваться для поиска, но она менее надежна. Фольга быстро корродирует при повреждении внешнего слоя пластика, и электрическая цепь разрывается. Для магистральных сетей высокого давления всегда приоритетнее прокладывать изолированный медный провод сечением от 2.5 мм².
Как проверить работу провода после засыпки траншеи?
До подписания акта скрытых работ необходимо провести контрольную трассировку. Генератор подключается к выведенному концу провода в колодце, а оператор с приемником проходит вдоль всей траншеи. Если сигнал стабилен на всем протяжении — монтаж выполнен верно.
Нужно ли заземлять сигнальный провод?
Да, для работы большинства активных систем поиска один конец провода должен быть заземлен или иметь возможность подключения к «земле» через генератор. Это создает замкнутый контур, по которому течет ток, создавая необходимое электромагнитное поле.
