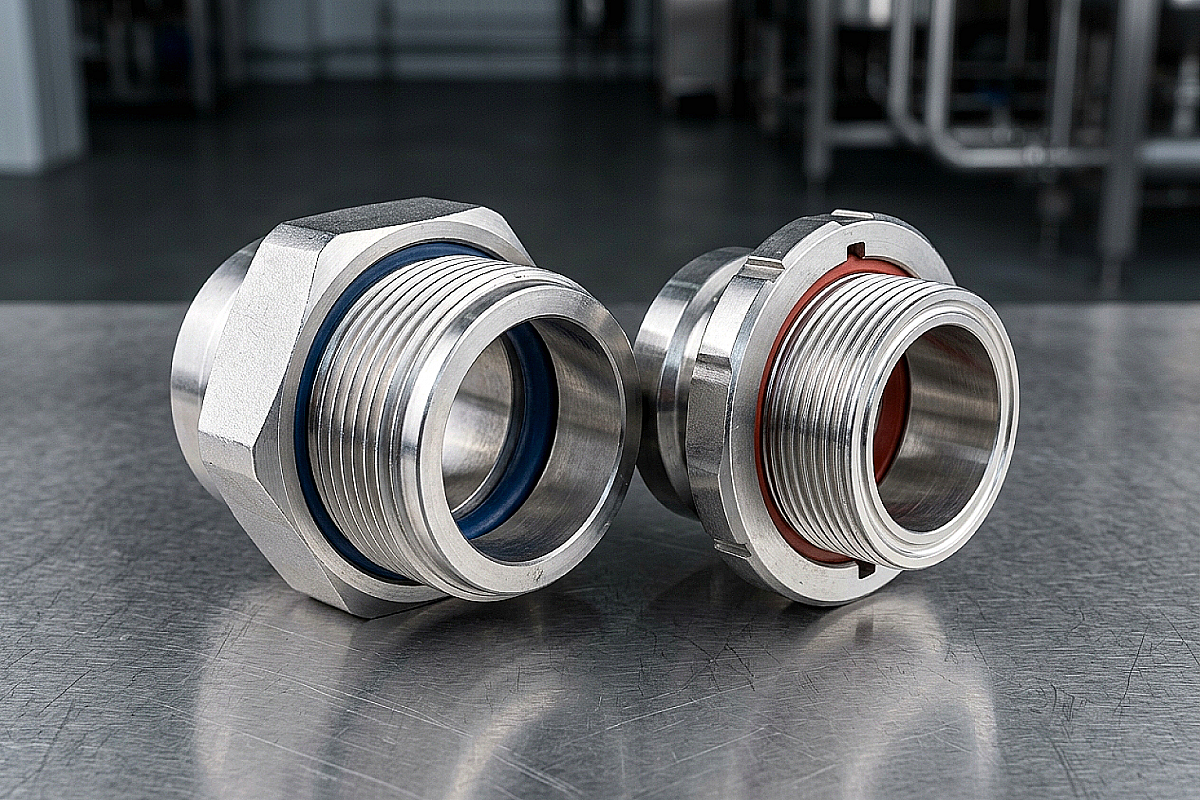

SMS и DIN: почему нельзя покупать «просто муфту»?
На предприятиях Алматы, занимающихся переработкой молока, производством напитков или соусов, используется оборудование из разных стран. Немецкие линии традиционно комплектуются фитингами по стандарту DIN 11851, в то время как шведские, итальянские и многие современные китайские установки ориентированы на стандарт SMS 1145. Главная проблема заключается в том, что эти стандарты визуально похожи, но абсолютно не взаимозаменяемы. Попытка накрутить гайку одного стандарта на штуцер другого приведет к повреждению резьбы или отсутствию герметичности.
Основное различие кроется в геометрии резьбы и типе уплотнительного кольца. В стандарте DIN используется круглая метрическая резьба (Rd), а уплотнение имеет характерный выступ. В стандарте SMS резьба также круглая, но шаг и диаметр отличаются, а уплотнение чаще всего представляет собой плоское кольцо (L-образного или прямоугольного сечения), которое утапливается в паз штуцера. Снабженцу ATLANT MARKET важно точно знать артикул или замерить шаг резьбы перед отгрузкой, чтобы избежать возврата.
Технические отличия геометрии и размеров
Помимо резьбы, муфты отличаются строительной длиной и диаметром прохода. Муфты SMS считаются более компактными и «гигиеничными», так как они имеют меньшее количество зон застоя жидкости. Это критично для производств с высокими требованиями к микробиологической чистоте. В то же время DIN — это «золотой стандарт» тяжелого машиностроения, такие муфты массивнее и рассчитаны на более жесткие условия эксплуатации в составе крупных узлов.
При выборе стоит учитывать и диаметры труб. Например, труба диаметром 51 мм в стандарте DIN имеет один допуск, а в SMS — другой. Если приварить муфту DIN к трубе, предназначенной под SMS, внутри образуется ступенька (порог), где будут скапливаться остатки продукта. Это создаст идеальную среду для размножения бактерий, которую не вымоет даже самая мощная автоматическая мойка.
Сравнительная таблица характеристик SMS и DIN
| Параметр | Стандарт DIN 11851 (Германия) | Стандарт SMS 1145 (Швеция) |
|---|---|---|
| Тип резьбы | Круглая метрическая (Rd) | Круглая дюймовая/метрическая (разный шаг) |
| Форма уплотнения | Кольцо с выступом («D-образное») | Плоское или L-образное кольцо |
| Габариты гайки | Массивная, с глубокими шлицами | Компактная, со сглаженными краями |
| Свариваемость | Под трубы метрического сортамента | Под трубы дюймового сортамента (ISO) |
| Региональное применение в КЗ | Универсально (старое и новое оборудование) | Современные модульные линии, импорт |
Выбор материала уплотнения: химия и температура
Герметичность молочной муфты зависит не только от затяжки гайки, но и от правильного выбора эластомера. На складах в Алматы чаще всего встречаются четыре типа материалов, каждый из которых имеет свою специализацию в условиях резко континентального климата и агрессивных моек Казахстана:
- EPDM (этилен-пропиленовый каучук): Стандарт для большинства молочных и пивных заводов. Выдерживает температуры до +140°C, стоек к щелочам и кислотам при CIP-мойке. Не подходит для жирных сред (растительные масла, майонез).
- Silicone (силикон): Выдерживает экстремальные температуры, но имеет низкую механическую прочность. Легко повреждается при чрезмерной затяжке гайки. Идеален для фармацевтики и чистой воды.
- NBR (нитрильный каучук): Маслобензостойкий вариант. Обязателен для жирных молочных продуктов и растительных масел, но боится высоких температур (предел +100°C).
- FKM/Viton (фторкаучук): Премиальный материал для самой жесткой химии и температур до +200°C. Применяется на химических производствах Алматы и в узлах с острым паром.
Нюансы монтажа и сварки в среде аргона
Нержавеющая сталь марок AISI 304 или AISI 316L, из которой изготавливаются муфты, требует деликатного подхода при сварке. Снабженцы часто заказывают муфты вместе с нержавеющими отводами, но забывают про контроль качества шва. Сварка должна производиться строго в среде аргона с поддувом газа внутрь трубы. Если пренебречь поддувом, на внутренней стороне муфты образуется «еж» (окалина), который станет источником коррозии и загрязнения продукта.
При сборке муфтового соединения важно не перетягивать гайку «до хруста». Правильно подобранное уплотнение обеспечивает герметичность при умеренном усилии. Если гайка DIN идет туго, проверьте соосность труб: перекос на 2-3 градуса создаст напряжение, которое со временем приведет к микротрещинам в месте сварки штуцера к трубе. АТЛАНТ МАРКЕТ рекомендует использовать специальные ключи для молочных муфт, которые не царапают полированную поверхность гайки.
Можно ли использовать муфту AISI 304 для концентрированной азотной кислоты?
Для концентрированных кислот и сред с высоким содержанием хлоридов лучше выбирать муфты из стали AISI 316L. Марка 304 может начать корродировать в зоне сварного шва из-за выгорания хрома и воздействия агрессивной химии при высоких температурах.
Как определить стандарт муфты без штангенциркуля?
Посмотрите на уплотнительное кольцо. Если оно имеет форму буквы "D" с выступом — это DIN. Если оно плоское и широкое — скорее всего, это SMS. Также у гайки DIN обычно 4 крупных шлица, а у SMS их может быть больше, и они мельче.
Есть ли муфты с доставкой по Казахстану из Алматы?
Да, компания ATLANT MARKET обеспечивает комплектацию заказов и доставку нержавеющей запорной арматуры во все регионы Казахстана. Склады в Алматы, Каскелене и Талдыкоргане позволяют оперативно отгружать фитинги для аварийного ремонта.
Итог: что проверить перед закупкой?
Для успешной закупки нержавеющих соединений снабженцу необходимо уточнить три параметра: стандарт (SMS или DIN), марку стали (304 для обычных сред, 316 для агрессивных) и материал уплотнения в зависимости от жирности продукта и температуры мойки. Не забудьте также проверить совместимость с дисковыми затворами, которые часто монтируются сразу после муфты. Правильный выбор компонентов на старте сэкономит недели ожидания запчастей из Европы и исключит риск порчи целой партии продукции из-за нарушения гигиены соединения.
