Биметаллические переходы: правила соединения медных и алюминиевых шин

Прямой механический контакт медной и алюминиевой шин в условиях повышенной влажности или агрессивной городской среды Алматы неизбежно приводит к электрохимической деструкции узла. Многие снабженцы и начинающие электромонтажники ошибочно полагают, что использование обычных стальных шайб или обильное смазывание солидолом решит проблему гальванической пары. Однако физика процесса гораздо сложнее: разница электрохимических потенциалов между медью и алюминием составляет более 2,0 мВ, что при наличии малейшего количества влаги в воздухе запускает процесс коррозии. В результате алюминий, как более активный металл, начинает разрушаться, покрываясь слоем диэлектрического окисла, который увеличивает сопротивление контакта и вызывает его катастрофический перегрев.

Электрохимическая коррозия: почему медь и алюминий «враждуют»

Проблема кроется в фундаментальных свойствах металлов. В ряду напряжений алюминий и медь находятся далеко друг от друга. При их соприкосновении и попадании влаги образуется короткозамкнутый гальванический элемент. В условиях Алматы, где предгорная влажность Медеуского района или смог нижней части города выступают в роли электролита, процесс протекает особенно интенсивно. Слой окисла алюминия обладает крайне низкой проводимостью. По мере роста этого слоя площадь эффективного электрического контакта сокращается, плотность тока в оставшихся точках растет, что ведет к нагреву до температур, при которых начинается плавление изоляции и деформация самих шин.

Согласно ГОСТ 10434-82, прямое соединение алюминиевых проводников с медными без специальных мер защиты запрещено в помещениях с влажностью выше 80% или в агрессивных средах. Важно понимать, что даже внутри помещений с нормальным микроклиматом температурные колебания (день/ночь) вызывают выпадение конденсата на металле, что достаточно для запуска коррозии. Склады ATLANT MARKET поставляют шины марок ШМТ и АД31Т, но для их долговечной работы на одном объекте необходимо использовать специализированные переходные элементы.

Биметаллические пластины (АП) и переходники: виды и назначение

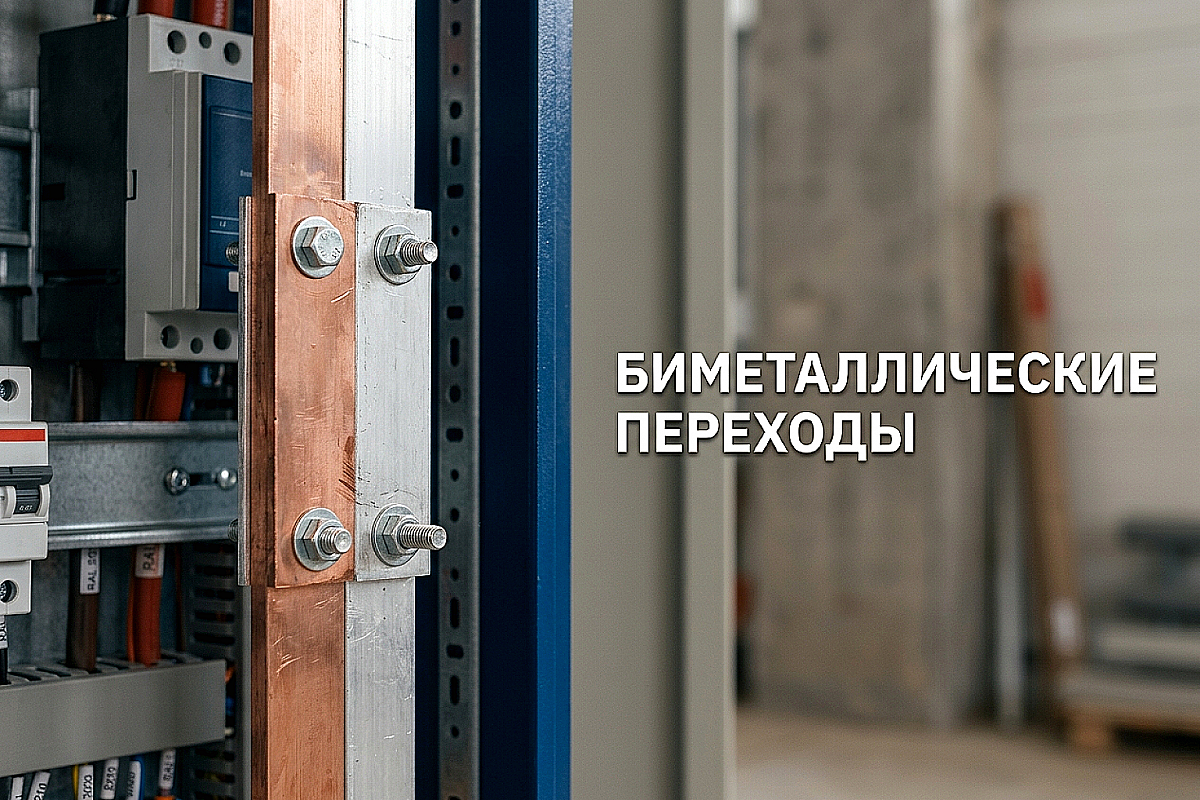

Наиболее надежным решением является использование медно-алюминиевых пластин (пластины АП). Это композитные изделия, где слой меди и алюминия соединены методом холодной сварки под огромным давлением, что исключает наличие воздуха или влаги на границе металлов. При монтаже алюминиевая сторона пластины прилегает к шине АД31Т, а медная — к шине ШМТ. Таким образом, опасный гальванический контакт переносится внутрь монолитной пластины, где он защищен от воздействия окружающей среды.

Помимо пластин, в электромонтажной практике Казахстана часто применяются биметаллические шайбы (шайбы ШМА). Они устанавливаются под болт в месте соединения. Однако стоит помнить, что шайба защищает только зону прижима метиза, в то время как основная плоскость соприкосновения шин остается уязвимой. В ответственных узлах ГРЩ и ВРУ (вводно-распределительных устройств) рекомендуется использовать полноценные биметаллические переходы или наконечники, если речь идет о переходе с шины на кабель.

Ошибки при монтаже: почему стальная шайба не спасет

Типичная ошибка снабженцев при закупке — замена биметаллических пластин на обычные оцинкованные стальные шайбы большого диаметра. Сталь имеет промежуточный потенциал, но она не предотвращает переток ионов между медью и алюминием по краям шайбы. Более того, при нагреве сталь, медь и алюминий расширяются по-разному. Алюминий обладает высоким коэффициентом температурного расширения и при нагреве «вытекает» из-под стального зажима (процесс ползучести). При последующем охлаждении контакт ослабевает, сопротивление растет, и начинается прогрессирующий нагрев.

Другая проблема — игнорирование подготовки поверхности. Даже при использовании биметалла, алюминиевую шину необходимо зачищать под слоем нейтральной вазелиновой смазки или специальной кварце-вазелиновой пасты. Это предотвращает мгновенное окисление алюминия на воздухе. В АТЛАНТ МАРКЕТ мы рекомендуем приобретать шины и комплектующие комплексно, чтобы обеспечить совместимость материалов по ГОСТ. Доставка по Алматы и выдача на филиалах в Каскелене и Талдыкоргане позволяют оперативно закрыть потребность объекта в качественном шинопроводе.

Итог: как обеспечить столетний контакт

Для создания надежного электрического узла в Казахстане придерживайтесь правила трех «П»: Подготовка (зачистка), Переход (биметалл), Прижим (тарельчатые шайбы). Использование тарельчатых пружинных шайб (шайб Гровера или тарельчатых пружин) критически важно для компенсации температурных расширений алюминия. Только такая связка гарантирует, что через 10 лет эксплуатации соединение не потребует протяжки и не станет причиной возгорания. Инвестиция в качественные биметаллические переходы — это копейки по сравнению со стоимостью восстановленного оборудования после пожара в электрощитовой.
