Инженерная инфраструктура большинства районов Алматы, особенно в нижней части города и в старых промышленных зонах, всё еще состоит из стальных труб, проложенных десятки лет назад. При точечном ремонте или замене участка сети на полиэтилен низкого давления (ПНД) возникает критический узел — переход со стали на пластик. Главная проблема здесь заключается в том, что сталь подвержена коррозии и имеет жесткую структуру, в то время как ПЭ-100 эластичен и «гуляет» при перепадах температур. Неправильный выбор фитинга в условиях подвижных грунтов Алматинской области неизбежно приведет к разгерметизации узла уже после первого отопительного сезона.

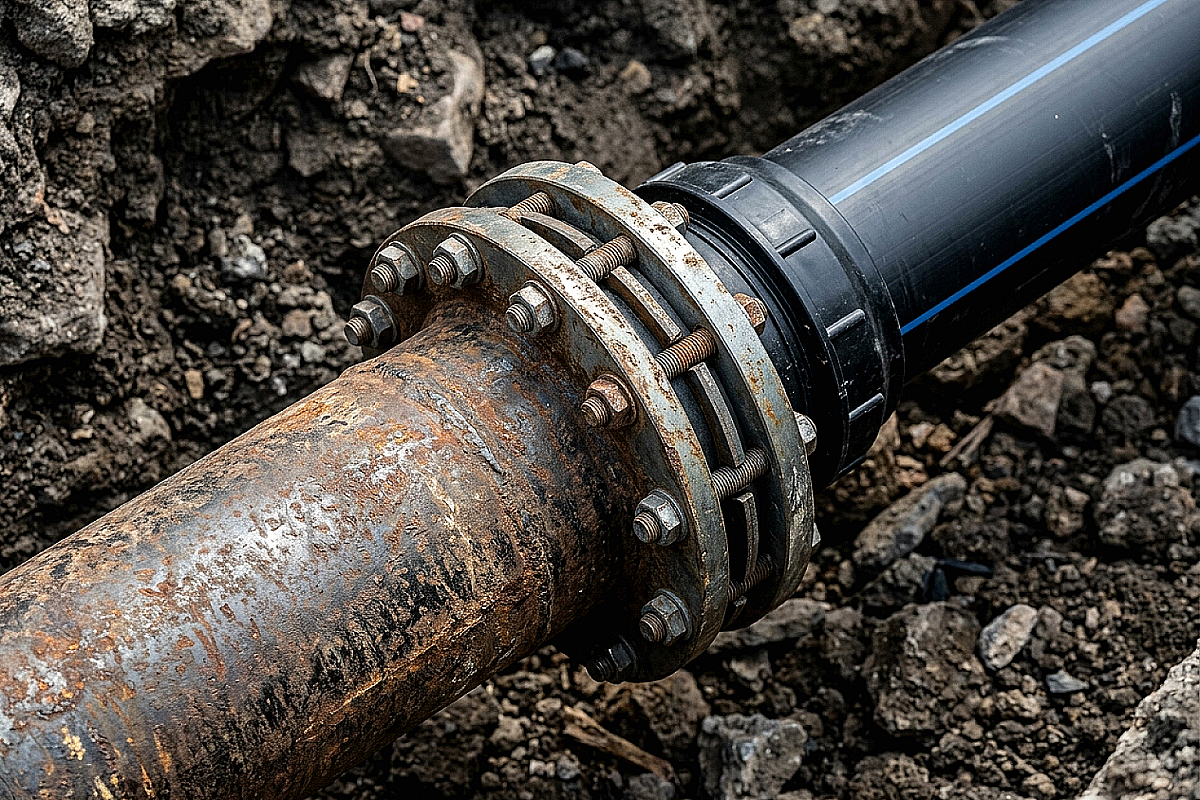

Фланцевое соединение через буртовую втулку
Это классический и самый надежный метод для магистральных трубопроводов среднего и большого диаметра (от 63 мм до 1200 мм). На стальную трубу приваривается ответный стальной фланец. На сторону полиэтиленовой трубы устанавливается втулка под фланец (бурт), которая приваривается встык или при помощи электросварной муфты. Между ними зажимается свободный стальной фланец, который и обеспечивает стяжку узла.
Для обеспечения герметичности в условиях высокого давления в сетях Алматы крайне важно использовать качественные прокладки из паронита или ТМКЩ резины. Особое внимание стоит уделить крепежу: болты и гайки должны иметь класс прочности не ниже 5.8, так как вибрации от проезжающего транспорта и гидроудары создают значительные нагрузки на фланцевое соединение. Этот метод позволяет создать разборный узел, что удобно для последующего обслуживания задвижек или вантузов.
Муфты ПФРК и ДРК: соединение без сварки стали
Часто на объекте невозможно использовать сварочный аппарат для стали из-за ветхости трубы (металл «горит») или требований пожарной безопасности в стесненных условиях подвала. В таких случаях незаменимы универсальные обжимные муфты. ПФРК (Патрубок Фланцевый Раструбный Компенсационный) позволяет соединить гладкий конец стальной трубы с фланцевым окончанием ПЭ-узла. ДРК (Двойной Раструбный Компенсационный) соединяет два гладких конца труб из разных материалов.
Принцип работы муфты основан на обжиме трубы широким резиновым уплотнителем при затяжке болтов. Корпус муфты обычно изготавливается из высокопрочного чугуна с эпоксидным покрытием, что защищает его от агрессивной среды в обводненных грунтах нижней части Алматы. На складах АТЛАНТ МАРКЕТ такие муфты пользуются спросом именно для аварийного ремонта, так как они позволяют устранить течь и выполнить переход на ПЭ-100 в максимально сжатые сроки без привлечения сварщиков высокой квалификации.
| Метод соединения | Необходимость сварки | Разборность узла | Срок службы в Алматы | Сложность монтажа |
|---|---|---|---|---|
| Втулка + Фланец | Требуется (ПЭ и сталь) | Да | до 50 лет | Высокая |
| Муфта ПФРК / ДРК | Не требуется | Да | до 25 лет | Низкая |
| Компрессионная муфта | Не требуется | Да | до 15 лет | Очень низкая |
| Седелка с отводом | Не требуется | Нет | до 20 лет | Средняя |
Компрессионные переходы для частного сектора
Для водопроводов малых диаметров (25–63 мм), которые чаще всего прокладываются в частном секторе Каскелена или Талдыкоргана, используются компрессионные (цанговые) фитинги. Переход со стали на ПЭ осуществляется через муфту с внутренней или наружной резьбой. На стальную трубу нарезается резьба, на которую накручивается фитинг, а в другую сторону вставляется труба ПЭ-100 и затягивается накидной гайкой.
Несмотря на простоту, у этого метода есть ограничение: его не рекомендуется использовать для скрытой прокладки (под стяжку или бетон), так как резьбовое соединение считается обслуживаемым и может потребовать подтяжки через несколько лет. Также важно учитывать, что сталь в месте нарезки резьбы становится тоньше и быстрее корродирует, поэтому узел необходимо тщательно изолировать битумной мастикой или специализированными лентами.
Нюансы монтажа в сейсмически активных зонах
Поскольку Алматы является зоной высокой сейсмической активности, любой переход сталь-полиэтилен должен проектироваться с учетом возможных осевых смещений. Стальные фланцы в таких узлах должны быть надежно закреплены, но сама ПЭ труба обязана иметь небольшой S-образный изгиб или компенсатор, чтобы при подвижке грунта натяжение не вырвало втулку из фланца или не повредило старую стальную трубу, которая из-за коррозии становится хрупкой. В АТЛАНТ МАРКЕТ мы всегда советуем закупать трубы ПЭ-100 с небольшим запасом по SDR (толщине стенки) для таких ответственных узлов, чтобы повысить общую надежность системы.
Можно ли приварить ПЭ трубу напрямую к стальной?
Нет, это технически невозможно. Полиэтилен и сталь имеют разную температуру плавления и химическую структуру. Соединение выполняется только механическим способом (фланцы, муфты, резьба) или через специальные заводские переходы НСПС (неразъемное соединение сталь-полиэтилен), которые представляют собой запрессованный узел.
Какое давление выдерживает муфта ПФРК при переходе на пластик?
Стандартные муфты ПФРК рассчитаны на рабочее давление до 10 или 16 бар (Ру10/Ру16). Этого достаточно для большинства городских сетей водоснабжения Казахстана. Однако при установке на напорную канализацию или в местах с частыми гидроударами рекомендуется использовать фитинги с фиксацией (анкерные), которые предотвращают выскальзывание трубы из муфты.
Нужно ли защищать стальную часть перехода от коррозии?
Обязательно. В отличие от ПЭ-100, стальная труба и фланцы в грунте быстро разрушаются. После сборки узла все стальные элементы, включая болты, необходимо покрыть антикоррозийным составом и обернуть гидроизоляционным слоем, иначе через 5-7 лет узел потребует замены из-за сквозной коррозии металла.
