Как соединить трубу ПЭ-100 с чугунной магистралью: выбор фитингов

Значительная часть магистральных сетей Алматы, особенно в историческом центре и промышленных зонах нижней части города, до сих пор состоит из чугунных труб (ВЧШГ или серый чугун). При точечной замене изношенных участков или врезке новых абонентов с использованием труб ПЭ-100 снабженцы и монтажники сталкиваются с проблемой: как обеспечить герметичность узла, если материалы имеют разную жесткость, коэффициенты температурного расширения и, часто, несовпадающие наружные диаметры.

ПФРК против ДРК: выбор конструктивного решения для перехода

Для перехода с чугуна на полиэтилен в профессиональной среде Алматы чаще всего используют два типа специализированных узлов: ПФРК (патрубок фланцевый раструбный компенсационный) и ДРК (двойной раструбный компенсатор). Выбор зависит от того, нужно ли вам создать разъемное фланцевое соединение или просто соединить две трубы встык без использования фланцев.

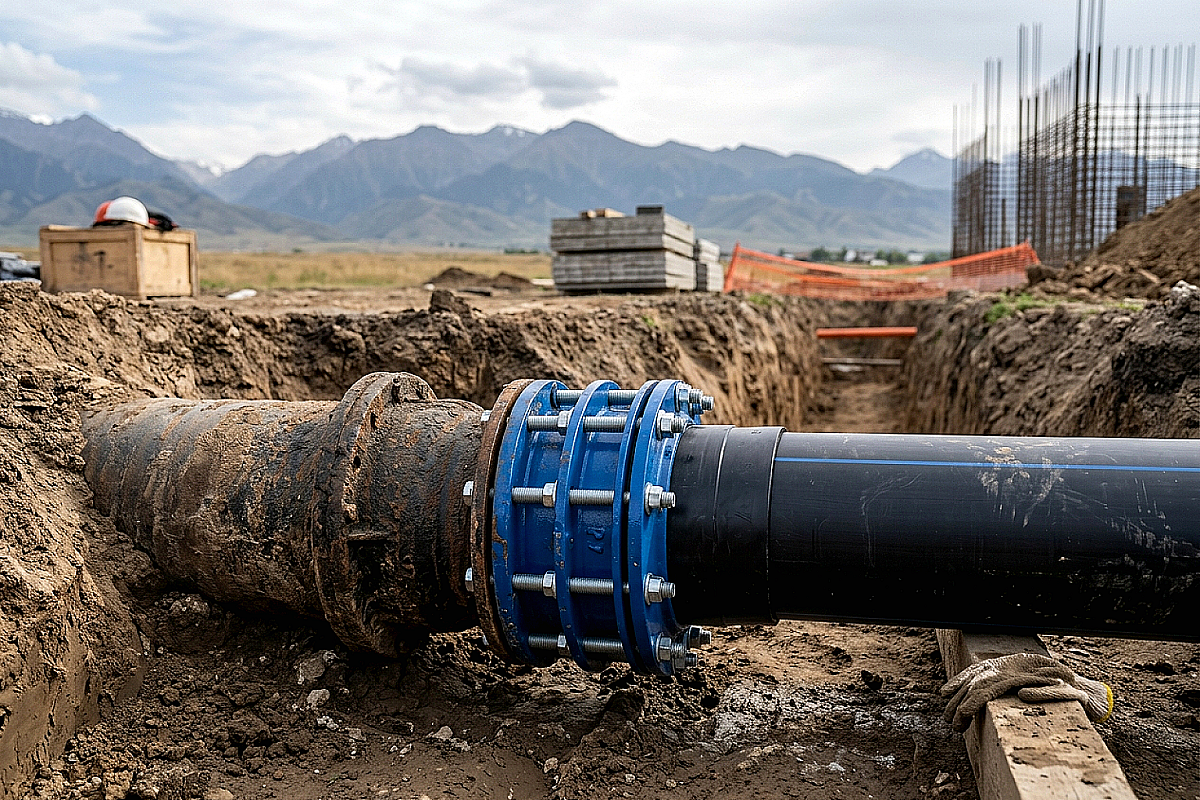

ПФРК представляет собой адаптер, который с одной стороны имеет зажимной механизм для трубы (чугунной или ПНД), а с другой — стандартный фланец. Это идеальное решение, если далее по линии планируется установка стальной или чугунной задвижки. ДРК, в свою очередь, позволяет соединить трубы напрямую. Корпуса этих изделий изготавливаются из высокопрочного чугуна GGG50 с эпоксидным покрытием, что гарантирует срок службы сопоставимый с самой трубой ПЭ-100.

Важно помнить, что обычная «муфта для ПНД» здесь не подойдет. Чугунная труба имеет специфическую шероховатость и отклонения от идеального круга, поэтому уплотнительный элемент муфты должен быть выполнен из качественного эластомера EPDM и иметь широкий диапазон обжима. В ATLANT MARKET мы рекомендуем закупать муфты с диапазоном обжима не менее 10–15 мм, чтобы нивелировать разницу в толщине стенок старых советских труб.

Особенности замера диаметра старых чугунных труб в Алматы

Главная ошибка снабженца — заказ фитингов по номинальному диаметру (Ду). Старый чугун, пролежавший в земле 30–40 лет, может иметь значительный слой коррозии снаружи, а его реальный наружный диаметр часто отличается от современных стандартов ВЧШГ на 2–5 мм. Например, труба Ду 100 может иметь фактический наружный размер как 110 мм, так и 118 мм.

Перед тем как сформировать заявку на склад в Алматы, монтажная бригада обязана произвести замер окружности трубы в месте предполагаемого среза. Делать это нужно после полной очистки поверхности от ржавчины и остатков битумной изоляции. Поделив длину окружности на 3,14, вы получите точный наружный диаметр, под который подбирается муфта. Использование фитинга, работающего на пределе своего диапазона, в условиях подвижных грунтов Алматинской области неизбежно приведет к течи через 1–2 сезона.

Для надежного обжима трубы ПЭ-100 внутри муфты обязательно использование стального вкладыша (вставки). Поскольку полиэтилен — материал пластичный, при сильном сжатии болтами муфты стенка трубы ПНД может деформироваться вовнутрь, что ослабит прижим уплотнителя. Стальная вставка предотвращает это «схлопывание», делая узел таким же жестким, как и чугунный участок.

Сейсмостойкость узла перехода: рекомендации для 9-балльной зоны

Алматы находится в зоне высокой сейсмической активности, что накладывает особые требования к узлам сопряжения разнородных труб. Жесткое, неподвижное соединение «чугун-пластик» — это зона риска. При подземных толчках более тяжелая чугунная магистраль и эластичная плеть ПЭ-100 будут вибрировать с разной частотой и амплитудой. Если узел не обладает компенсационными свойствами, муфта может просто «сползти» или треснуть.

Рекомендуется использовать муфты с возможностью осевого отклонения до 3–4 градусов. Это позволяет трубопроводу «играть» без потери герметичности. Кроме того, при монтаже врезки в Алматы обязательным является устройство бетонных упоров (анкерных блоков) в местах поворотов и переходов диаметров. Упор принимает на себя гидравлическую силу, которая стремится вытолкнуть трубу из муфты при скачках давления. Без упора даже самая дорогая муфта ПФРК может не удержать трубу ПЭ-100, особенно если она имеет низкий показатель SDR.

Что взять с собой к закупке: чеклист комплектации

Заказывая материалы для врезки в ATLANT MARKET, убедитесь, что вы не забыли сопутствующие позиции, отсутствие которых остановит работу в траншее. Типовой комплект для соединения ПЭ-100 и чугуна включает:

• Муфта ПФРК или ДРК нужного диапазона;
• Стальной вкладыш в трубу ПЭ-100 для предотвращения деформации;
• Втулка под фланец и прижимной фланец (если используется ПФРК);
• Набор оцинкованных болтов и гаек (чугун не любит черного крепежа из-за гальванической коррозии);
• Силиконовая смазка для облегчения захода резинового уплотнителя на трубу.

Компания АТЛАНТ МАРКЕТ обеспечивает оперативную отгрузку со складов в Алматы, Каскелене и Талдыкоргане. Мы понимаем, что аварийные работы не терпят отлагательств, поэтому поддерживаем постоянный запас компенсационных муфт и труб ПЭ-100 всех ходовых диаметров. Доставка по Казахстану осуществляется в кратчайшие сроки, что позволяет нашим клиентам минимизировать время отключения воды на объектах.
