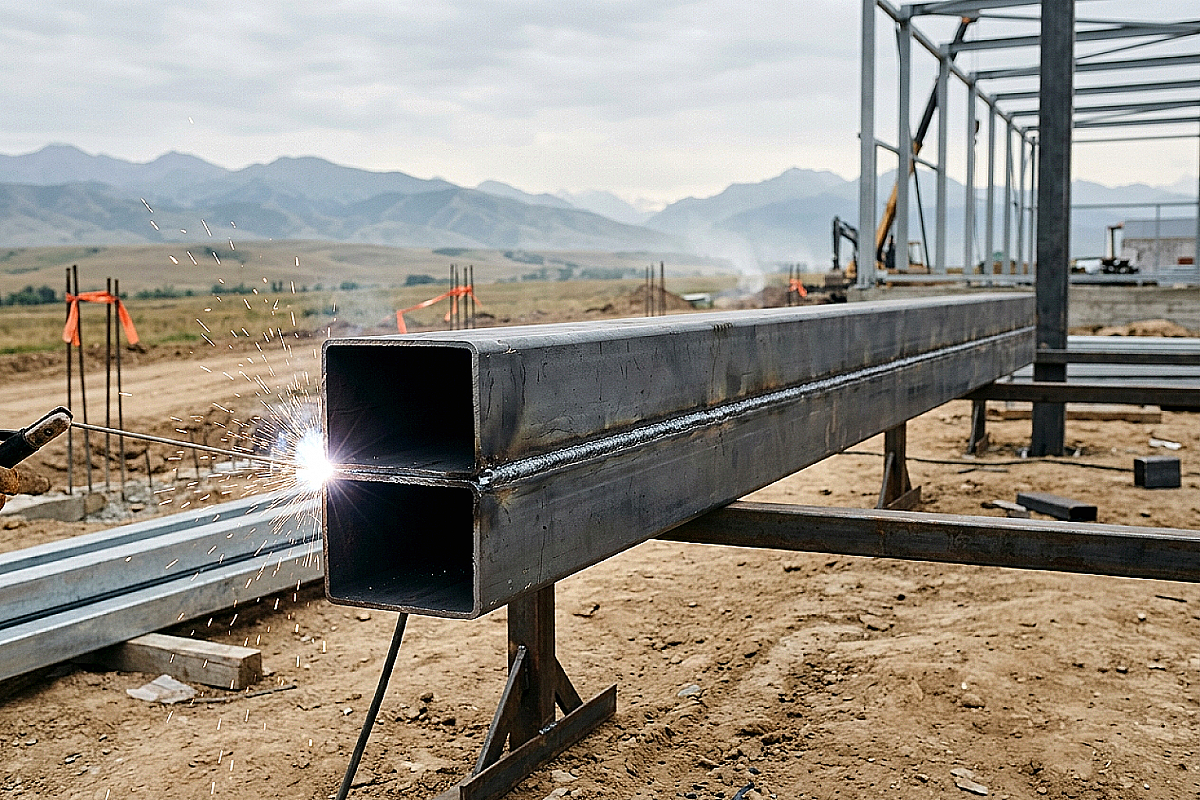

Сварка швеллеров «в коробку»: технология создания жестких колонн

При возведении каркасных зданий, ангаров или тяжелых навесов в Алматы снабженцы и прорабы часто сталкиваются с дефицитом квадратных труб большого сечения или их высокой стоимостью. Решением становится сварка двух стальных швеллеров в единую замкнутую конструкцию, называемую в профессиональной среде «коробкой». Этот метод позволяет получить сверхжесткую колонну с толщиной стенки, которую сложно найти у стандартного трубного проката. Однако в условиях высокой сейсмической активности юга Казахстана технология сварки такого узла имеет критические нюансы, игнорирование которых превращает силовую опору в хрупкий элемент.

Геометрические преимущества замкнутого сечения

Главная причина, по которой инженеры закладывают сварку швеллеров «в коробку» вместо использования одиночного профиля, — это радикальное увеличение момента инерции и сопротивления кручению. Одиночный швеллер (П-образный профиль) по ГОСТ 8240-97 отлично работает на изгиб в одной плоскости, но крайне неустойчив при осевом сжатии с кручением. Замкнутый квадратный контур, полученный при сварке двух швеллеров полками друг к другу, распределяет нагрузки симметрично.

Для объектов в Алматы, где металлоконструкции обязаны выдерживать не только вес кровли, но и инерционные удары при землетрясении, жесткость на кручение является определяющей. Колонна из «коробки» швеллера 20П по своим характеристикам превосходит многие виды профильных труб, так как суммарная толщина вертикальных стенок получается удвоенной. На складах АТЛАНТ МАРКЕТ в Алматы и Каскелене наиболее востребованы для этих целей швеллеры марок Ст3пс и низколегированной стали 09Г2С, которая лучше переносит динамические нагрузки.

Технология сварки: сплошной шов против прерывистого

Существует два основных способа соединения швеллеров: прерывистым швом (шахматка) и сплошным герметичным швом. В условиях гражданского строительства в регионах с низкой сейсмичностью часто допускается прерывистая сварка для экономии электродов и времени. Однако для Алматинского региона СН РК диктуют иные правила. Прерывистый шов создает концентраторы напряжений, которые при вибрации почвы могут стать очагами развития трещин.

Профессиональный монтаж «коробки» включает следующие этапы:

• Подготовка кромок: если толщина полки швеллера превышает 6 мм, необходимо выполнить разделку кромок (фаску) под углом 30-45 градусов для обеспечения глубокого провара.
• Фиксация на прихватки: швеллеры стягиваются струбцинами и прихватываются короткими швами через каждые 300-400 мм для предотвращения тепловой деформации («поводки»).
• Сплошная сварка: выполняется многослойным швом. Первый слой обеспечивает корень, последующие — заполняют разделку.
• Зачистка: для ответственных колонн лицевой шов шлифуется заподлицо, чтобы исключить коррозию в микропорах и обеспечить плотное прилегание облицовочных материалов.

Важным нюансом является внутренняя коррозия. Поскольку «коробка» герметична, внутри неё может скапливаться конденсат. Перед окончательной заваркой торцов опытные мастера рекомендуют обрабатывать внутренние поверхности швеллеров антикоррозийным грунтом или оставлять технологические дренажные отверстия диаметром 10 мм в нижней части колонны.

Специфика применения в Алматы и сейсмические требования

В Алматы, где расчетная сейсмичность составляет 9 и более баллов, колонны из швеллеров часто используются при усилении старого фонда или строительстве мезонинов на складах. При выборе металла важно учитывать марку стали. Для неотапливаемых ангаров и наружных конструкций в Казахстане рекомендуется закупать швеллер из стали 09Г2С. Эта сталь не склонна к хрупкому разрушению при низких температурах, что критично для зимнего периода в предгорьях.

Сравнение характеристик различных типов профилей для создания колонны представлено в таблице ниже:

Как видно из сравнения, сварная «коробка» позволяет получить характеристики, сопоставимые с толстостенной трубой, но при этом дает возможность использовать стандартный сортамент швеллера, который всегда есть в наличии на металлобазах. В ATLANT MARKET мы предлагаем услугу нарезки швеллера в размер, что упрощает сборку таких колонн непосредственно на объекте.

Что взять с собой к закупке

При планировании изготовления сварных колонн из швеллера снабженцу необходимо укомплектовать заказ не только самим металлопрокатом, но и сопутствующими позициями. Во-первых, это качественные электроды (например, УОНИ 13/55 для ответственных конструкций из стали 09Г2С). Во-вторых, стальной лист толщиной 8-12 мм для изготовления «пяток» (опорных пластин) и оголовков колонн.

Помните, что при сварке «в коробку» фактический расход электродов будет выше расчетного на 15-20% из-за необходимости многослойной проварки длинных продольных швов. Если вы заказываете доставку по Алматы или в Талдыкорган, заранее уточните общую массу партии, так как «коробка» в два раза тяжелее одиночного профиля, что влияет на выбор грузоподъемности транспорта.

Итог

Сварка швеллеров в коробку — это надежный и экономически оправданный способ создания силовых опор в Казахстане. При соблюдении технологии сплошного шва и правильном выборе марки стали (09Г2С для сейсмозон), такая колонна прослужит десятилетия, выдерживая экстремальные нагрузки. Для точного подбора сортамента и заказа нарезки обращайтесь к специалистам ATLANT MARKET — мы поможем укомплектовать объект по ГОСТу.
