Любая современная система распределения электроэнергии в Казахстане, будь то ГРЩ жилого комплекса в Алматы или вводное устройство промышленного предприятия, базируется на использовании медных шин. Однако купить качественную шину ШМТ — это лишь половина дела. Физические свойства меди, такие как высокая пластичность и склонность к наклёпу (упрочнению при деформации), требуют строгого соблюдения технологии при гибке и перфорации. Нарушение геометрии или структуры металла в месте обработки неизбежно ведет к росту переходного сопротивления и аварийному нагреву узла.

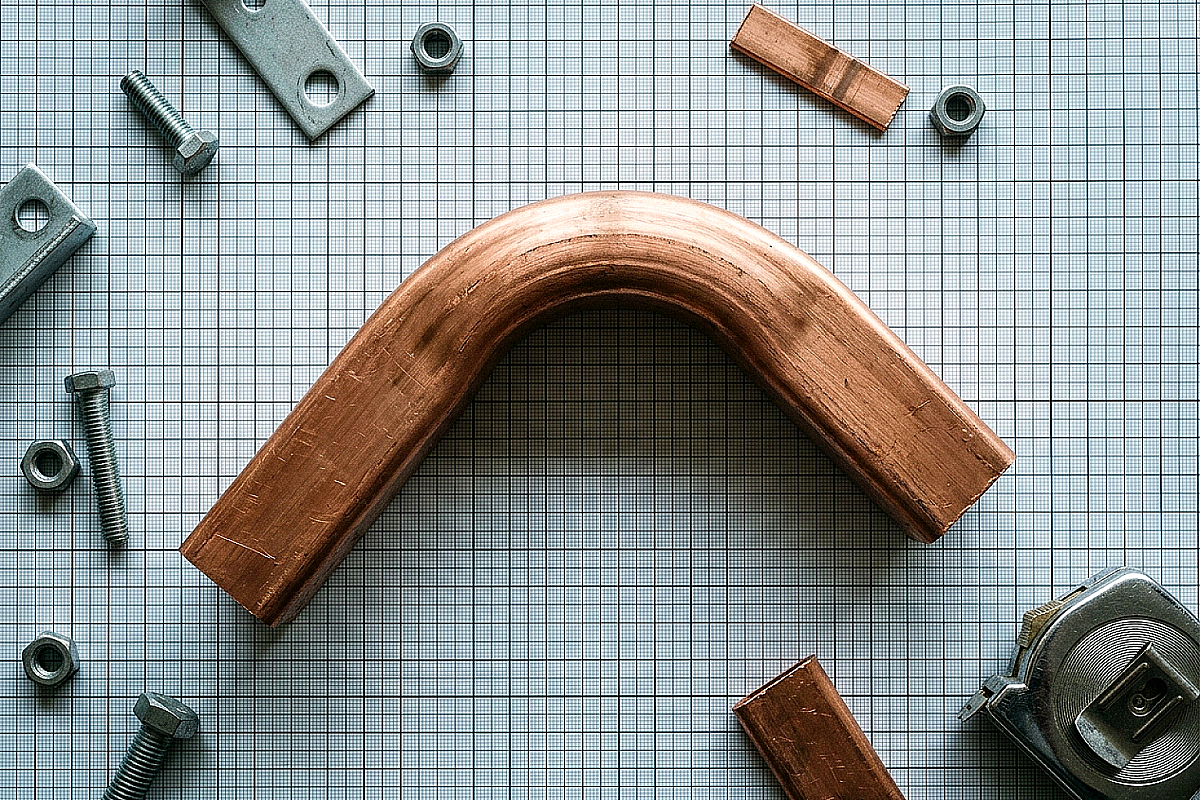

Радиусы изгиба: почему нельзя гнуть «на холодную» под прямым углом
При закупке твердой медной шины (ШМТ) снабженцы часто забывают, что этот материал прошел процесс нагартовки. В отличие от мягкой шины (ШММ), твердая медь более чувствительна к радиусу изгиба. Если согнуть шину толщиной 10 мм с нулевым радиусом, на внешней стороне неизбежно возникнут микротрещины. В условиях высокой влажности Алматинского региона эти трещины становятся очагами электрохимической коррозии и точками локального перегрева.
Для исключения повреждений необходимо использовать гидравлические шиногибы с соответствующими оправками. Минимальный радиус изгиба для твердой меди должен составлять не менее 1–2 толщин самой шины. Это позволяет сохранить однородность кристаллической решетки и избежать «эффекта апельсиновой корки», свидетельствующего о перенапряжении металла.
| Толщина шины (мм) | Мин. радиус изгиба ШМТ (мм) | Мин. радиус изгиба ШММ (мм) | Допустимый угол изгиба (град.) |
|---|---|---|---|
| 3 | 3.0 | 1.5 | до 90° |
| 5 | 7.5 | 2.5 | до 90° |
| 8 | 12.0 | 4.0 | до 90° |
| 10 | 20.0 | 5.0 | до 90° |
Перфорация и контактная зона: сверление против пробивки
При подготовке отверстий под болтовые соединения в электрощитовом производстве традиционно конкурируют два метода: сверление коронками и пробивка гидравлическим прессом (перфоратором). С точки зрения электротехники, перфорация является предпочтительной. При сверлении часто образуются заусенцы (грат), которые мешают плотному прилеганию шин друг к другу. Даже микроскопический зазор в 0,1 мм увеличивает сопротивление контакта в несколько раз.
Использование гидравлического перфоратора обеспечивает чистый срез без деформации плоскости шины. Важно следить за остротой пуансона и матрицы: притупленный инструмент «затягивает» край металла, создавая воронку, которая уменьшает полезную площадь контакта. В компании АТЛАНТ МАРКЕТ мы рекомендуем использовать шины с запасом по ширине, если проект предполагает плотное расположение крепежных отверстий, чтобы сохранить пропускную способность шинопровода по току.
Технология сборки болтовых соединений и гальванические пары
Сборка контактных групп в условиях Алматы требует учета температурных расширений. Медь — материал с высоким коэффициентом расширения, поэтому при затяжке болтов М10–М12 необходимо использовать тарельчатые шайбы (шайбы Гровера в данном случае недостаточно). Они компенсируют «текучесть» меди под давлением и поддерживают стабильное усилие прижима при нагреве и охлаждении шины.
Особое внимание следует уделять соединению «медь-алюминий». Прямой контакт этих металлов под нагрузкой запрещен из-за образования гальванической пары. В условиях Казахстана, где шины часто монтируются в неотапливаемых КТП, влага из воздуха становится электролитом, ускоряя разрушение алюминия. В таких узлах обязательна установка медно-алюминиевых пластин (МА) или использование специальных переходных зажимов. Поверхность медной шины перед сборкой должна быть обезжирена и очищена от оксидной пленки, а в идеале — покрыта токопроводящей антикоррозийной смазкой.
Можно ли нагревать шину ШМТ горелкой перед гибкой для облегчения процесса?
Нагрев твердой меди (ШМТ) выше 200–300 градусов приводит к её «отпуску» — она теряет твердость и превращается в мягкую (ШММ). Если проект требует сохранения жесткости шинопровода, нагрев недопустим. Лучше использовать гидравлический инструмент с правильным радиусом оправки.
Какая площадь нахлеста шин считается оптимальной для передачи тока?
Согласно общепринятым нормам электромонтажа, площадь перекрытия двух шин должна быть не менее четырех-шестикратного значения площади их поперечного сечения. Это гарантирует, что сопротивление перехода будет ниже сопротивления цельного участка шины.
Нужно ли шлифовать контактные площадки наждачной бумагой?
Крайне нежелательно. Наждачная бумага оставляет абразивные частицы в мягкой меди, которые являются диэлектриками. Оксидную пленку лучше снимать специальными щетками из нержавеющей стали или использовать химические очистители контактов.
Итог: что взять с собой к закупке
Качество электромонтажа начинается с выбора материала. Твердая медная шина ШМТ от АТЛАНТ МАРКЕТ обладает стабильной геометрией и чистотой сплава, что минимизирует риск возникновения трещин при гибке. При закупке шин для объекта в Алматы всегда проверяйте отсутствие глубоких царапин на поверхности — они могут стать концентраторами напряжений при деформации. Правильно подобранный инструмент, соблюдение радиусов по таблице и использование качественного метиза с тарельчатыми шайбами обеспечат шинному мосту 25 и более лет безаварийной работы без необходимости регулярной подтяжки контактов.
