Температурная компенсация труб ПЭ-100: как избежать деформации и прорывов

Главная техническая особенность полиэтилена низкого давления (ПНД), о которой обязан помнить каждый снабженец и прораб при закупке в ATLANT MARKET, — это его «подвижность». Если стальная труба практически не меняет своих линейных размеров при перепадах температур, то ПЭ-100 ведет себя иначе. Коэффициент линейного расширения полиэтилена составляет примерно 0,15–0,20 мм на каждый метр трубы при изменении температуры на один градус Цельсия. Это почти в 15 раз больше, чем у стали.

Почему полиэтилен «гуляет»: физика процесса и климат Казахстана

В климатических условиях Алматы и Алматинской области температурные перепады воздуха в течение года могут составлять от -35°C зимой до +40°C летом. Однако для труб важна не только температура воздуха, но и температура самой транспортируемой среды и грунта. При открытой прокладке труб ПЭ-100 на поверхности или в неотапливаемых помещениях риск деформации максимален.

Если труба была смонтирована в жаркий полдень при +35°C и жестко закреплена, то при похолодании до +5°C (температура подаваемой воды) она начнет стремительно сокращаться. Возникающие внутренние напряжения способны либо разорвать сварной шов, либо вырвать трубу из компрессионного фитинга. Напротив, при нагреве труба удлиняется и идет «волной», что ведет к перекосам в колодцах и повреждению изоляции.

Расчет теплового удлинения: формулы и таблица для снабженца

Для определения величины изменения длины участка трубопровода используется стандартная формула: ΔL = α · L · ΔT, где ΔL — изменение длины (мм), α — коэффициент расширения (0,15–0,2 мм/м·°С), L — проектная длина участка (м), ΔT — разница между температурой монтажа и температурой эксплуатации (°С).

Ниже представлена расчетная таблица, показывающая, на сколько миллиметров изменится длина прямого участка трубы ПЭ-100 при различных условиях. Эти данные критически важны при проектировании камер и узлов ввода.

Как видно из таблицы, стометровая магистраль ПЭ-100 при сезонном перепаде в 50 градусов может изменить свою длину на целый метр. Игнорировать такие величины невозможно — система просто не выдержит подобных нагрузок без специальных инженерных решений.

Основные методы компенсации: Г, П и Z-образные участки

Для гашения температурных деформаций используются два подхода: естественная самокомпенсация за счет изменения трассировки и установка специальных П-образных или петлевых компенсаторов. Наиболее эффективными признаны следующие схемы:

• Г-образные повороты: при повороте трассы на 90 градусов плечо поворота позволяет трубе безопасно изгибаться при удлинении основного участка. Длина такого плеча должна рассчитываться проектировщиком.
• Z-образные участки: используются на длинных прямых трассах, где нет естественных поворотов. Смещение оси трубопровода позволяет «выбрать» расширение на двух плечах.
• П-образные компенсаторы: классическая петля, которая часто монтируется перед входом в здание или резервуар. Для полиэтилена ПЭ-100 петли могут быть выполнены как из сварных отводов, так и просто плавным изгибом самой трубы, если позволяет радиус.

При монтаже в Казахстане важно учитывать, что П-образные компенсаторы должны располагаться в специальных лотках или камерах, чтобы грунт не препятствовал их перемещению. В АТЛАНТ МАРКЕТ мы всегда рекомендуем закупать трубы с небольшим запасом по длине именно для формирования компенсационных петель в местах критических нагрузок.

Особенности подземного монтажа: когда грунт работает на нас

При прокладке труб ПЭ-100 в траншее ниже глубины промерзания грунт сам выступает в роли демпфера. Сила трения между наружной поверхностью трубы и уплотненным песком ограничивает линейные перемещения. Однако это работает только при условии правильной обратной засыпки.

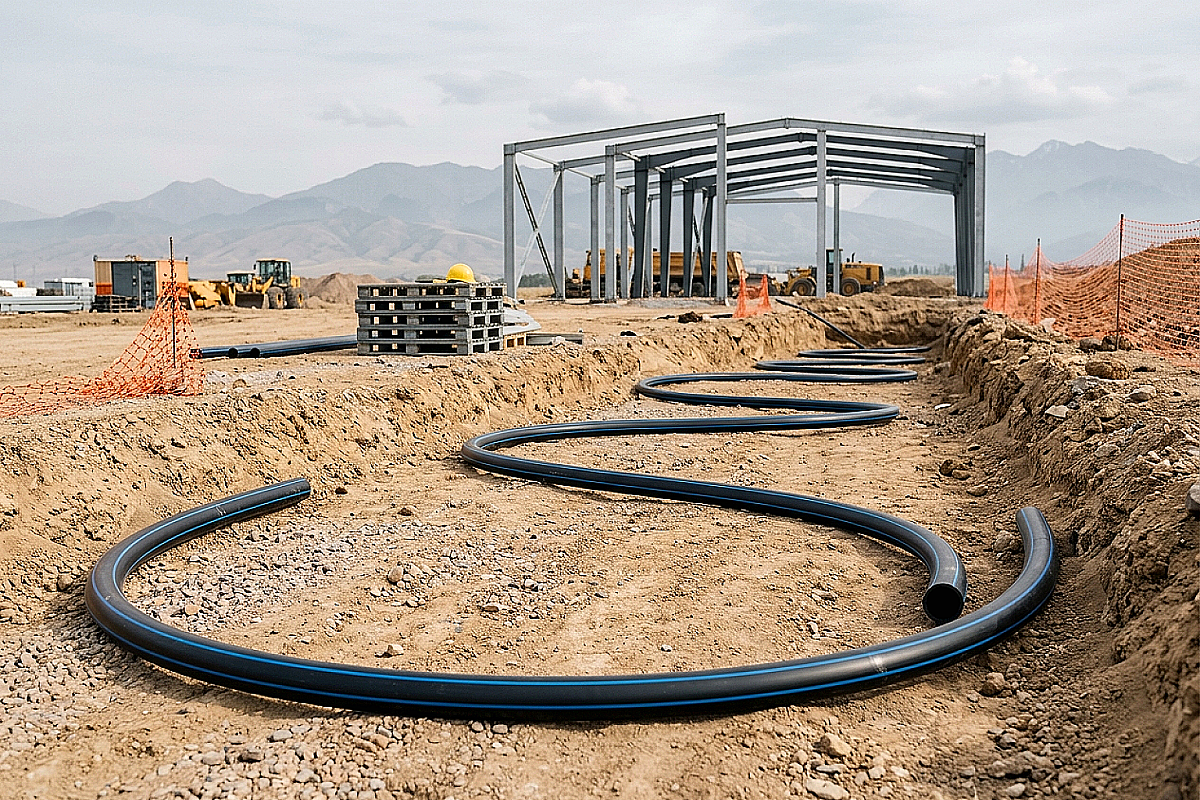

Основной метод компенсации при подземной прокладке в траншею — укладка «змейкой». Трубу не натягивают по струнке, а укладывают с небольшими изгибами влево-вправо. При повышении температуры изгибы становятся чуть круче, при понижении — выпрямляются. Это самый дешевый и надежный способ для магистральных сетей Алматы, где почва достаточно плотная. Важно лишь обеспечить достаточную ширину траншеи, чтобы «змейка» имела место для движения.

Также стоит помнить о неподвижных опорах. При переходе трубы ПЭ-100 через бетонные стены колодцев нельзя просто замуровывать ее раствором. Необходимо использовать специальные проходные гильзы с уплотнением, которые позволяют трубе скользить, не разрушая бетон и не передавая на него избыточное давление.

Итог: чеклист для контроля монтажной бригады

Правильно спроектированная система компенсации гарантирует безаварийную службу трубопровода в течение 50 лет. При приемке работ на объекте в Алматы или Талдыкоргане проверьте выполнение следующих пунктов:

1. Рассчитано ли расчетное удлинение для самого длинного прямого участка магистрали?
2. Предусмотрены ли подвижные опоры, не препятствующие скольжению трубы при расширении?
3. Уложена ли труба в траншею «змейкой» (для подземной прокладки)?
4. Есть ли Г- или П-образные участки перед жестким креплением к насосному оборудованию или запорной арматуре?

Заказывая трубы ПЭ-100 в АТЛАНТ МАРКЕТ, вы получаете качественный материал от проверенных заводов, который при правильном учете температурных факторов прослужит десятилетия. Мы обеспечиваем доставку по всему Казахстану и консультации по техническим характеристикам продукции.
