Проблема «зыбкости» полов и видимого провисания потолков — типичная черта домов «Золотого квадрата» и Медеуского района Алматы, построенных в середине прошлого века. Деревянные балки со временем теряют несущую способность из-за естественной усталости древесины, циклов увлажнения или увеличения нагрузки при современной отделке (тяжелая стяжка, керамогранит). Замена всех балок на новые — процесс трудоемкий и дорогой, требующий демонтажа всей кровли или вышележащих этажей. Использование стального горячекатаного швеллера позволяет провести локальное усиление, вернув перекрытию проектную жесткость и даже превзойдя её.
Выбор серии и марки стали для усиления балок
Для реконструкции жилых помещений в Казахстане оптимально подходит швеллер горячекатаный по ГОСТ 8240-97. При выборе между сериями П (с параллельными гранями полок) и У (с уклоном внутренних граней) для усиления дерева лучше отдать предпочтение серии П. Плоская внутренняя поверхность полок обеспечивает максимально плотное прилегание к деревянному брусу, что критично для равномерного распределения нагрузки на болтовые соединения.
Марка стали играет не менее важную роль. Для стандартных межэтажных перекрытий в Алматы достаточно стали марки Ст3пс. Она обладает хорошей свариваемостью и достаточной вязкостью. Однако, если здание находится в зоне с повышенной влажностью или работы ведутся в неотапливаемом чердачном помещении, стоит рассмотреть низколегированную сталь 09Г2С, которая сохраняет прочность при температурных колебаниях. В ATLANT MARKET мы всегда рекомендуем проверять сертификат качества, чтобы толщина стенки и полки соответствовала ГОСТ, так как «облегченные» варианты не обеспечат нужной жесткости на прогиб.
Методы монтажа: одностороннее и двустороннее усиление

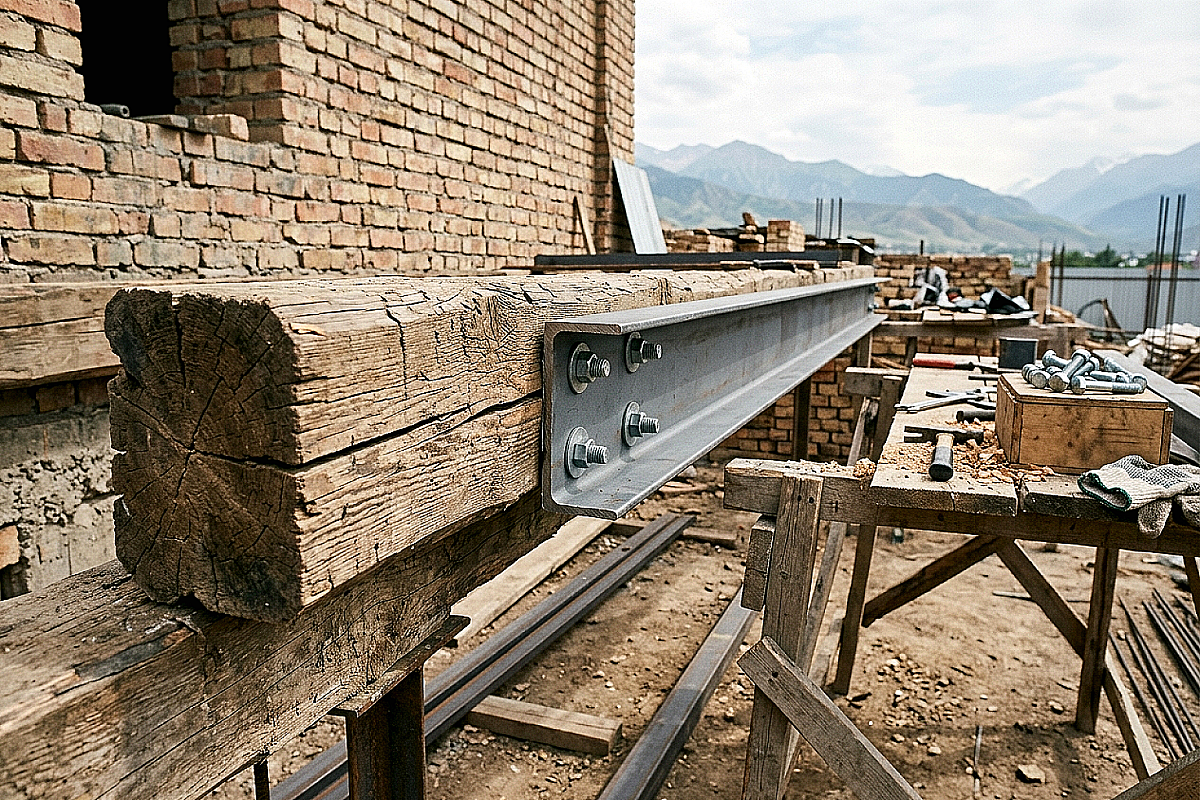

Существует три основных способа интеграции стального профиля в деревянную структуру. Первый — одностороннее наложение швеллера. Профиль надевается на балку сбоку и фиксируется сквозными болтами. Это решение подходит, когда прогиб невелик (до 1/200 длины пролета). Второй метод — двустороннее усиление («сэндвич»), когда балка зажимается между двумя швеллерами. Этот вариант превращает гибридную конструкцию в мощный ригель, способный выдержать вес тяжелых перегородок.
Третий метод применяется при полном сгниении концов деревянных балок в местах их заделки в кирпичную стену. В этом случае швеллер используется как «протез»: стальной профиль заводится в стену на глубину не менее 250 мм, опирается на распределительную бетонную подушку или стальную пластину, а к его вылету крепится здоровая часть деревянной балки. Важно помнить, что при любом способе дерево должно быть предварительно обработано антисептиками, а сталь — защищена грунтом ГФ-021, чтобы исключить коррозию в месте контакта материалов.
Расчет шага болтовых соединений и узлов сопряжения
Сталь и дерево работают под нагрузкой по-разному, поэтому успех усиления зависит от качества их совместной работы. Передача усилий осуществляется через сквозные болты диаметром 12–16 мм. Шаг болтов обычно составляет 400–600 мм в шахматном порядке. Слишком частый шаг может ослабить деревянную балку лишними отверстиями, а редкий — привести к проскальзыванию швеллера относительно дерева.
Особое внимание уделяется опорным узлам. В Алматы, учитывая сейсмичность региона, жесткая фиксация концов швеллера в несущих стенах обязательна. Не допускается просто «подкладывать» металл под дерево — стальной профиль должен иметь собственную точку опоры на кирпичную кладку или бетонный пояс. Для распределения давления под пятку швеллера подкладывают лист толщиной 8–10 мм, чтобы избежать локального крошения кирпича под нагрузкой.
| Длина пролета (м) | Сечение дерева (мм) | Номер швеллера (ГОСТ) | Тип усиления |
|---|---|---|---|
| 3.0 – 4.0 | 150х150 | 10П / 12П | Одностороннее |
| 4.5 – 5.5 | 200х150 | 14П / 16П | Одностороннее |
| 6.0 и более | 200х200 | 16П / 18П | Двустороннее |
Нужно ли снимать старый пол перед усилением?
Да, для качественного монтажа необходим доступ к боковым граням балок. Швеллер должен прилегать к дереву без зазоров, поэтому старые лаги и настил в зоне работ обычно демонтируются. Это также позволяет оценить реальное состояние древесины на предмет скрытой гнили.
Как избежать появления конденсата на металле внутри перекрытия?
В межэтажных перекрытиях жилых домов риск конденсата минимален, так как температура сверху и снизу одинакова. Однако в чердачных перекрытиях швеллер необходимо тщательно утеплять минеральной ватой, чтобы он не стал «мостиком холода» и не спровоцировал гниение прилегающего дерева.
Можно ли сваривать швеллеры между собой при стыковке?
Стыковка швеллера по длине допускается только с использованием накладок из листовой стали, приваренных сплошным швом. При этом стык металла не должен совпадать с местом максимального изгибающего момента (середина пролета). Лучше заказывать цельные хлысты в размер — склад ATLANT MARKET в Алматы осуществляет точную нарезку, что избавляет от лишних сварочных узлов.
Что взять с собой к закупке
Реконструкция требует точности, поэтому перед визитом на металлобазу подготовьте список необходимых позиций. Помимо самого швеллера, вам понадобятся резьбовые шпильки классом прочности не ниже 8.8, усиленные шайбы увеличенного диаметра (для дерева) и грунтовка по металлу. Если планируется опирание на стены, не забудьте про опорные листы (пластины) из горячекатаного листа толщиной от 6 мм.
Компания АТЛАНТ МАРКЕТ обеспечивает оперативную отгрузку со складов в Алматы, Каскелене и Талдыкоргане. Мы поможем подобрать нужный номер швеллера согласно вашей спецификации и организуем доставку непосредственно на объект реконструкции. Помните: правильно усиленное перекрытие — это залог тишины в доме и безопасности вашей семьи в условиях сейсмической активности Казахстана.
