Основная сложность при переходе с пластика на металл заключается в разнице физических свойств материалов и способов их стыковки. Если стальные трубы свариваются или соединяются резьбой, то для ПЭ-100 основным методом перехода на фланцевую арматуру является использование буртовой втулки (фланцевого адаптера) и свободного стального фланца. Этот узел позволяет создать разъемное соединение, которое выдерживает те же нагрузки, что и сама труба, при условии соблюдения технологии сварки и подбора комплектующих.
Анатомия переходного узла: втулка, фланец и прокладка

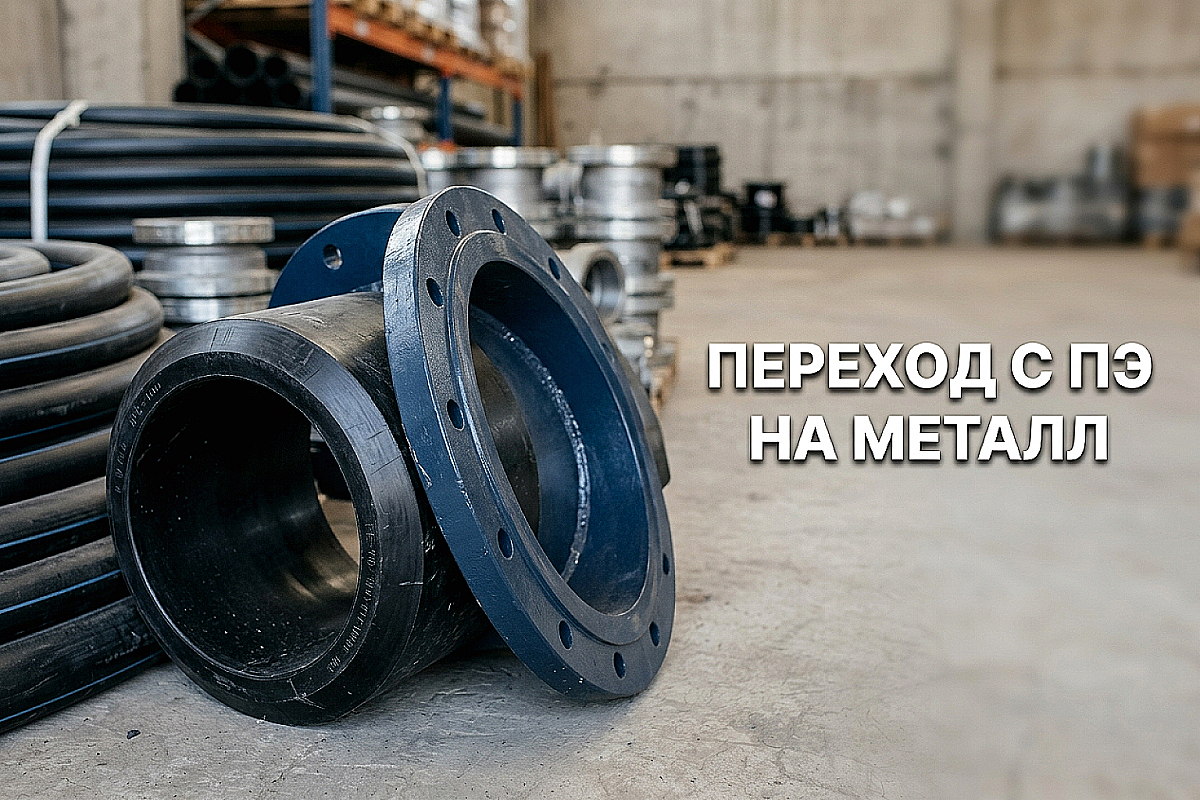

Типовой узел перехода состоит из трех ключевых элементов. Первый — втулка под фланец (часто называемая «буртом»). Она приваривается к концу полиэтиленовой трубы методом стыковой сварки или с помощью электросварной муфты. Расширение на конце втулки служит упором для фланца. Второй элемент — свободный (прижимной) стальной фланец. Он надевается на трубу до начала сварки втулки. Третий — межфланцевая прокладка, обеспечивающая герметичность стыка.
Критически важно, чтобы SDR втулки полностью соответствовал SDR основной трубы. Если труба рассчитана на давление PN16 (SDR 11), использование втулки SDR 17 (PN10) создаст «слабое звено», которое неизбежно даст течь под нагрузкой. Специалисты ATLANT MARKET в Алматы всегда рекомендуют проверять маркировку на торце втулки перед началом сварочных работ, так как визуально отличить изделия с разной толщиной стенки на больших диаметрах бывает затруднительно.
Материал прокладки также играет роль. Для систем питьевого водоснабжения в Казахстане чаще всего применяются прокладки из EPDM или качественной техпластины ТМКЩ. При монтаже на магистралях диаметром свыше 315 мм рекомендуется использовать прокладки со стальным сердечником, которые не выдавливаются давлением и обеспечивают более равномерное распределение прижимного усилия.
Короткие или удлиненные втулки: что выбрать для монтажа?
На складах в Казахстане представлены втулки двух основных типов: короткие и удлиненные (спиготы). Выбор между ними зависит от условий монтажа и доступного сварочного оборудования. Короткие втулки значительно дешевле, но их можно сваривать только встык. Если на объекте в Алматы используется аппарат для электромуфтовой сварки, короткая втулка не подойдет — длины её хвостовика просто не хватит для корректной посадки муфты.
Удлиненные втулки универсальны. Их можно варить как встык, так и с помощью электросварных фитингов. Это особенно важно при проведении ремонтных работ в узких траншеях, где невозможно разместить громоздкий аппарат для стыковой сварки. Кроме того, удлиненный хвостовик позволяет произвести повторную обрезку и сварку в случае ошибки монтажника, что невозможно с коротким вариантом.
| Параметр | Короткая втулка | Удлиненная втулка |
|---|---|---|
| Способ сварки | Только встык | Встык и электромуфтовая |
| Применение | Новое строительство, открытые площадки | Ремонтные работы, стесненные условия |
| Стоимость | Ниже | Выше (на 20-40%) |
| Риск брака | Средний | Минимальный (за счет муфтового соединения) |
Прижимные фланцы: почему нельзя взять обычный плоский фланец?
Распространенная ошибка начинающих закупщиков — попытка использовать стандартный стальной плоский фланец по ГОСТ для монтажа на ПЭ трубу. Внутренний диаметр обычного фланца рассчитан на стальную трубу. Полиэтиленовая втулка имеет утолщение (бурт), и стандартный фланец просто не налезет на неё или повредит основание бурта острыми краями. Для ПЭ труб используются специальные расточенные фланцы.
Расточенный фланец отличается увеличенным внутренним диаметром и наличием фаски со стороны прилегания к бурту втулки. Это позволяет фланцу свободно перемещаться по трубе и плотно прижимать втулку по всей плоскости. При выборе фланца необходимо учитывать рабочее давление системы (Ру). В Казахстане наиболее востребованы фланцы на Ру10 и Ру16. Помните, что отверстия под болты у фланцев на разное давление могут не совпадать, особенно на диаметрах свыше 200 мм.
В условиях агрессивных грунтов или при прокладке сетей в зонах с высокой влажностью (например, в подвальных помещениях ЖК в Алматы) рекомендуется использовать фланцы с полимерным или цинковым покрытием. Это предотвратит коррозию крепежного узла и облегчит возможный демонтаж арматуры в будущем.
Типичные ошибки при монтаже переходного узла
Одной из самых частых ошибок является забытый фланец. Если монтажник приварил втулку к трубе, не надев предварительно стальной фланец, соединение придется срезать и переваривать заново. Это ведет к потере дорогостоящего фитинга и укорачиванию трубы. Вторая ошибка — неравномерная затяжка болтов. Затягивать гайки необходимо крест-накрест в несколько этапов, используя динамометрический ключ. Перекос фланца приводит к точечному напряжению на полиэтиленовый бурт, что со временем вызывает появление микротрещин и протечек.
Также важно следить за соосностью соединяемых труб. Попытка «подтянуть» фланцами несоосные участки трубопровода создает постоянное изгибающее напряжение в узле. Для ПЭ труб это критично: при температурных колебаниях (которые в Алматинской области могут достигать 40 градусов за сутки) пластик может не выдержать постоянной механической нагрузки в месте перехода.
Можно ли использовать старые стальные фланцы при замене ПЭ трубы?
Только если они соответствуют требуемому давлению и не имеют следов сильной коррозии или деформации. Однако важно помнить, что для ПЭ втулок фланцы должны быть расточены. Обычный стальной фланец без доработки не обеспечит надежного прилегания к бурту.
Как подобрать длину болтов для фланцевого соединения ПЭ-сталь?
Длина болта должна учитывать толщину двух фланцев (стального и ответного на арматуре), толщину бурта втулки, прокладки и высоту гайки с запасом в 2-3 витка резьбы. Из-за толщины бурта втулки болты для ПЭ соединений обычно длиннее, чем для чисто стальных стыков.
Нужно ли подкрашивать расточенные фланцы после монтажа?
Да, если фланцы не имеют заводского антикоррозийного покрытия. Места расточки внутреннего диаметра являются наиболее уязвимыми для ржавчины. Своевременная обработка продлит срок службы узла на десятилетия.
Что проверить перед закупкой переходного узла
Перед тем как оформить заказ в ATLANT MARKET, убедитесь, что вы знаете точный наружный диаметр трубы и её SDR. Для корректного подбора крепежа уточните давление арматуры, к которой будет производиться подключение. На нашем складе в Алматы всегда в наличии как сами трубы ПЭ-100, так и весь спектр комплектующих: от втулок до прижимных стальных фланцев.
Правильный выбор компонентов перехода — это инвестиция в безаварийную работу сети. Комплексный подход к закупке, включающий проверку паспортов качества и соответствие всех элементов по давлению, исключает риски простоев и дорогостоящего ремонта на объектах в Каскелене, Талдыкоргане и по всему Казахстану.
