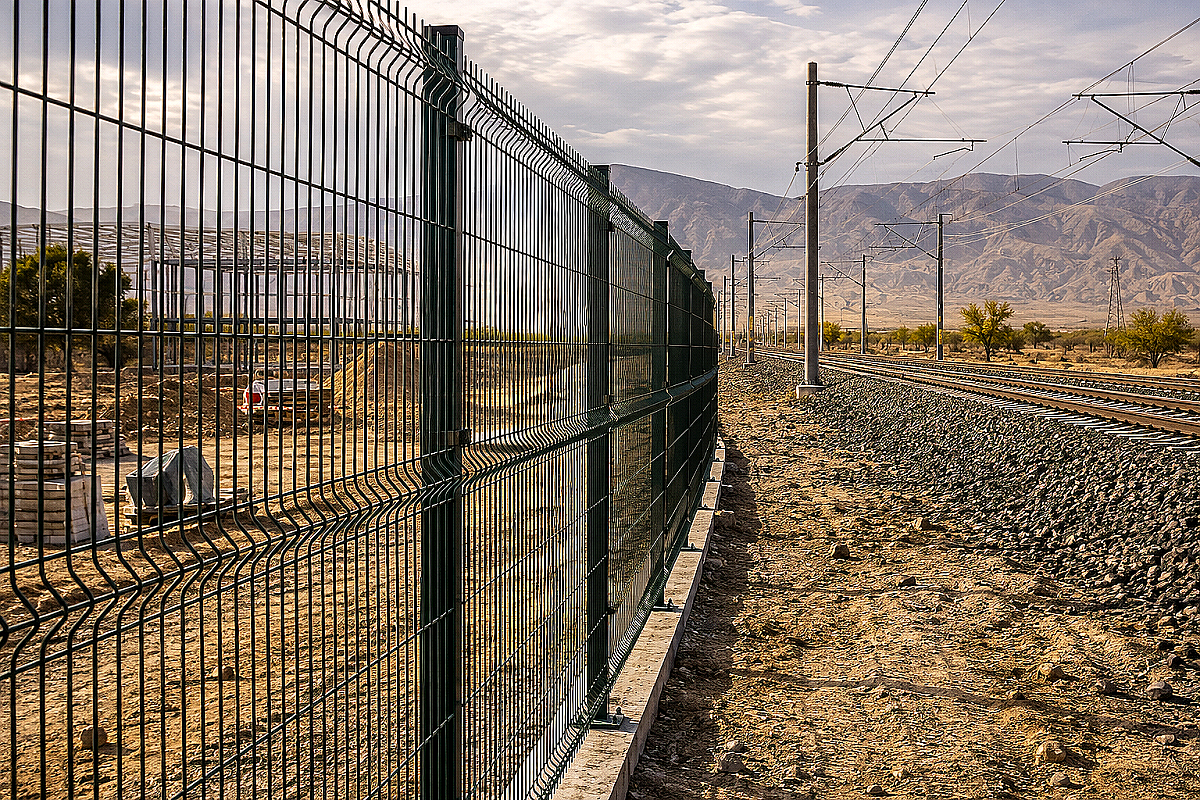

Столкновение железнодорожных составов с домашним и диким скотом на магистральных перегонах Казахстана остается острой проблемой, приводящей к экстренным торможениям, повреждению локомотивов и срыву графиков движения. Установка защитных сетчатых барьеров вдоль полосы отвода путей АО «НК «ҚТЖ» снижает аварийность на 95%, однако условия эксплуатации забора вдоль железной дороги кардинально отличаются от стандартного ограждения складского терминала или жилого комплекса.
Снабженцы и подрядные организации нередко допускают критическую ошибку, закупая типовые облегченные панели с толщиной прутка 3,5–4,0 мм и обычным пластиковым крепежом. Под воздействием постоянной вибрации от проходящих тяжеловесных товарных составов и ударной воздушной волны скоростных поездов такой забор теряет геометрию и разрушается уже в первые два сезона эксплуатации.
Специфика нагрузок вдоль ж/д путей: аэродинамический удар и вибрация
Главный разрушающий фактор для конструкций в полосе отвода железных дорог — циклическое воздействие аэродинамического поршневого эффекта. При движении пассажирских поездов «Тұлпар-Тальго» со скоростью 140–160 км/ч перед локомотивом формируется зона повышенного давления, которая сменяется мощной зоной разрежения вдоль хвостовых вагонов.
Эта знакопеременная воздушная волна при расстоянии забора в 5–10 метрах от оси крайнего рельса создает динамическую пульсирующую нагрузку на плоскость сетки. Если прочность сварных узлов или жесткость несущих стоек недостаточна, происходит усталостный срез прутков в местах V-образных ребер и расшатывание опор в грунте.
Второй критический фактор — низкочастотная вибрация, передающаяся через балластную призму щебня и песчаную подушку земляного полотна. Стандартные резьбовые соединения со штатными гайками без стопорения раскручиваются под действием постоянных микроколебаний грунта за 3–4 месяца. Подробный технический анализ поведения ограждений в условиях динамики рассмотрен в материале про 3D ограждения для автомагистралей и дорог Казахстана.
Технические требования к 3D-панелям: диаметр прутка, цинкование и геометрия
Для обустройства периметра железнодорожных перегонов, станционных путей и разъездов нормативные регламенты предписывают использование усиленных панелей промышленной серии. Диаметр стального сердечника прутка до нанесения полимерного слоя обязан составлять не менее 5,0 мм (для второстепенных тупиковых путей допускается 4,5 мм). Применение проволоки 3,0–3,8 мм категорически запрещено из-за риска пластической деформации при навале крупного рогатого скота или лошадей.
Антикоррозийная защита металлопроката в степных и полупустынных регионах Казахстана должна выдерживать жесткий ультрафиолет и контакт с агрессивной солончаковой пылью. Панели изготавливаются из оцинкованной проволоки по ГОСТ 3282-74 с плотностью цинкового покрытия не менее 60–80 г/м², после чего наносится слой полимерно-порошковой краски или термопластичного ПВХ толщиной 80–120 мкм. Критерии входного контроля параметров проволоки описаны в статье как выбрать 3D-панели ограждения.
Стандартная высота секции для железнодорожных перегонов составляет 2,03 или 2,43 метра при ширине карты 2500 мм. На полотне предусматривается от 3 до 4 V-образных ребер жесткости с шагом ячейки 50х200 мм. В зонах повышенного риска проникновения людей на станциях верхняя часть секций комплектуется выступающими на 30 мм защитными штырями.
Сравнение параметров ограждений для различных участков железных дорог
| Категория железнодорожного участка | Высота панели, мм | Диаметр прутка, мм | Сечение и стенка столба, мм | Тип фундамента и заглубление | Защита от подкопа скотом |
|---|---|---|---|---|---|
| Скоростные перегоны (пассажирское движение 140+ км/ч) | 2030–2430 | 5,0 (горячий цинк + ПП) | 60х60х2,0 или 80х60х2,5 | Буронабивной бетон на 1000–1200 мм | Заглубление сетки на 200 мм в грунт |
| Грузовые магистрали и криволинейные участки | 2030 | 5,0 / 4,5 | 60х60х2,0 | Бетонирование лунок на 900–1100 мм | Цокольная бетонная плита 150 мм |
| Станционные пути, грузовые дворы и парки отстоя | 2430 | 5,0 (усиленная) | 80х60х2,5 | Ленточный фундамент или сваи | Козырек с Егозой + антиподкоп |
| Пешеходные переходы через пути и накопители | 1530–2030 | 4,5–5,0 | 60х40х2,0 | Анкерное крепление на ж/б плиту | Нижний просвет не более 30 мм |
Защита от выхода скота и антивандальный крепеж
Поведение домашних животных вблизи железнодорожного полотна имеет выраженную специфику: лошади и коровы опираются на полотно сетки корпусом при попытке дотянуться до травы в полосе отвода, а овцы и собаки подрывают рыхлый грунт под нижней кромкой. Если забор смонтирован с технологическим зазором в 10–15 см от земли, животные расширяют брешь за несколько дней.
Для предотвращения выхода скота на рельсы применяются две проверенные технологии монтажа:
- Заглубление сетчатого полотна в грунт: нижняя часть панели опускается в предварительно прорытую траншею на глубину 200–300 мм с последующей обратной засыпкой щебнем или грунтом с послойным трамбованием.
- Установка сборного железобетонного цоколя: между столбами монтируются фундаментные балки высотой 200–300 мм, в пазы которых заводится нижний край 3D-панели, что исключает подкоп даже на песчаных почвах. Инженерные схемы усиления цоколя детально изложены в обзоре 3D панель ограждения: как защитить периметр от подкопа.
Крепление карт к столбам осуществляется исключительно стальными оцинкованными скобами или обжимными хомутами с антивандальными метизами. Применение саморезов или пластиковых клипс на объектах железнодорожной инфраструктуры недопустимо: при монтаже используются болты со срывными гайками, у которых при достижении расчетного момента затяжки срезается шестигранная головка, оставляя гладкий конус.
Нормы заземления и габариты приближения строений
Железнодорожные линии Казахстана электрифицированы переменным током напряжением 27,5 кВ либо постоянным током 3 кВ. Металлические протяженные конструкции, расположенные параллельно контактной подвеске, накапливают опасный электростатический и индукционный потенциал. Согласно Правилам устройства электроустановок (ПУЭ РК), все металлические элементы ограждений в полосе отвода подлежат обязательному заземлению.
Секции забора объединяются в единый электрический контур посредством медных или биметаллических перемычек сечением не менее 16 мм². Через каждые 100–150 метров протяженности ограждения монтируются вертикальные заземлители из стального уголка 50х50х5 мм или круглого прутка диаметром 16 мм, заглубляемые на 2,5–3,0 метра с обеспечением сопротивления растеканию тока не более 10 Ом.
При установке на станциях и объектах повышенной категории безопасности верхняя часть стоек оснащается наклонными L- или Y-образными кронштейнами под армированную колючую ленту, монтаж которой разобран в руководстве про монтаж козырькового заграждения на 3D панели.
Компания ATLANT MARKET осуществляет комплексную поставку сертифицированных систем 3D-ограждений промышленной серии, оцинкованных столбов, калиток и антивандального крепежа со склада в Алматы с оперативной доставкой железнодорожным и автотранспортом по всему Казахстану, а также с филиалов в городах Каскелен и Талдыкорган.
Часто задаваемые вопросы
На каком минимальном расстоянии от железнодорожных путей разрешено ставить 3D забор?
Расстояние определяется проектом с учетом габарита приближения строений по ГОСТ 9238 и границы полосы отвода железной дороги. Как правило, забор монтируется не ближе 5,0 метров от оси крайнего пути на перегонах и не ближе 3,1 метра на станциях, вне зоны работы снегоочистительной техники и балластировочных машин.
Почему нельзя использовать панели из прутка 4 мм на железнодорожных перегонах?
Проволока диаметром 4,0 мм обладает вдвое меньшей жесткостью на изгиб по сравнению с прутком 5,0 мм. При воздействии воздушного удара поезда скоростью 140 км/ч или физическом навале лошади массой 500 кг 4-миллиметровое полотно получает остаточную деформацию и выходит из строя в течение одного сезона.
Какой тип антикоррозийного покрытия надежнее для степных районов Казахстана?
Оптимальным решением является двойная защита: слой горячего цинкования проволоки плотностью не менее 60–80 г/м² с последующей пассивацией и нанесением полимерно-порошкового полиэфирного покрытия толщиной от 80 до 120 мкм, стойкого к резким температурным перепадам от -40 °C до +45 °C.
Что взять с собой к закупке
Перед оформлением спецификации на металлобазе проверьте параметры поставки по контрольному чеклисту:
- Сертификат соответствия завода-изготовителя на панели с указанием реального диаметра стального прутка 5,0 мм (до нанесения полимера).
- Плотность цинкового слоя на проволоке не менее 60–80 г/м² по паспорту качества.
- Толщина стенки оцинкованных профильных столбов 60х60 мм не менее 2,0 мм.
- Комплект стальных оцинкованных скоб с антивандальными срывными гайками из расчета 3–4 фиксатора на каждый столб высотой 2 метра.
- Материалы для контура заземления: заземляющие проводники и стальной сортовой прокат для электродов.
