Ошибки при проектировании и закупке металлопроката для самонесущих лифтовых шахт и грузовых подъемников вскрываются в момент пусконаладки: при движении кабины возникают вибрации, двери заклинивает из-за перекоса порталов, а при тестовом сбросе на ловители направляющие деформируют силовой каркас. В отличие от стандартных строительных перекрытий, металлокаркасная шахта работает под воздействием знакопеременных динамических нагрузок, пульсаций лебедки и аварийных ударных усилий при срабатывании клиновых ловителей. В сейсмических условиях Алматинской области с расчетной сейсмичностью 9–10 баллов по СН РК 2.03-30-2017 малейшая податливость вертикальных стоек приводит к аварийной остановке оборудования.
Стальной горячекатаный швеллер является базовым конструкционным профилем для вертикальных стоек, межетажных поясов (ригелей) и подлебедочных балок. Правильный выбор геометрии полок, толщины стенки и марки стали определяет, пройдет ли лифтовая установка инспекцию промышленной безопасности и обеспечит ли безаварийную эксплуатацию на протяжении десятков лет.
Динамические нагрузки и специфика работы металлокаркасной шахты
Лифтовая шахта представляет собой пространственную вертикальную ферму, воспринимающую комплекс статических и динамических сил. Вертикальные угловые стойки работают на внецентренное сжатие от веса направляющих, порталов дверей, перекрытия машинного помещения и собственного веса конструкции. Горизонтальные пояса (обвязочные ригели) связывают стойки в единый жесткий пространственный короб, удерживая кронштейны направляющих кабины и противовеса.
Критическим расчетным случаем для металлокаркаса является посадка кабины на ловители при обрыве тяговых канатов или превышении номинальной скорости на 15–40%. В этот момент кинетическая энергия падающей массы мгновенно передается через башмаки ловителей на направляющие, создавая вертикальное срезающее усилие и горизонтальный распирающий момент. Расчетная нагрузка на каркас вычисляется с учетом динамического коэффициента $k_{дин} = 2.0\text{--}2.5$, что требует от обвязочных поясов из швеллера повышенного момента сопротивления на изгиб в горизонтальной плоскости.
По нормам ГОСТ 33984.1-2016 и строительным регламентам Республики Казахстан максимальный прогиб элементов каркаса под действием эксплуатационных усилий не должен превышать $1/1000$ расстояния между точками крепления (или не более 2–3 мм на пролете). Превышение этого порога вызывает заклинивание направляющих башмаков и ускоренный износ роликов кабины.
Швеллер серии П против серии У: почему параллельные полки незаменимы для лифтов
Сортамент горячекатаных швеллеров регламентируется ГОСТ 8240-97, разделяя прокат на две ключевые геометрические серии: с уклоном внутренних граней полок (серия У, уклон 4–10%) и с параллельными гранями полок (серия П). При закупке металлопроката на складе снабженцы иногда выбирают серию У из-за ее широкой доступности, однако для лифтовых шахт профессиональные монтажные организации используют исключительно швеллер с параллельными гранями полок.

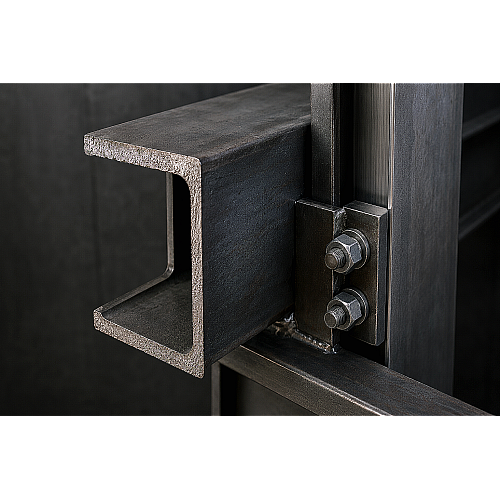

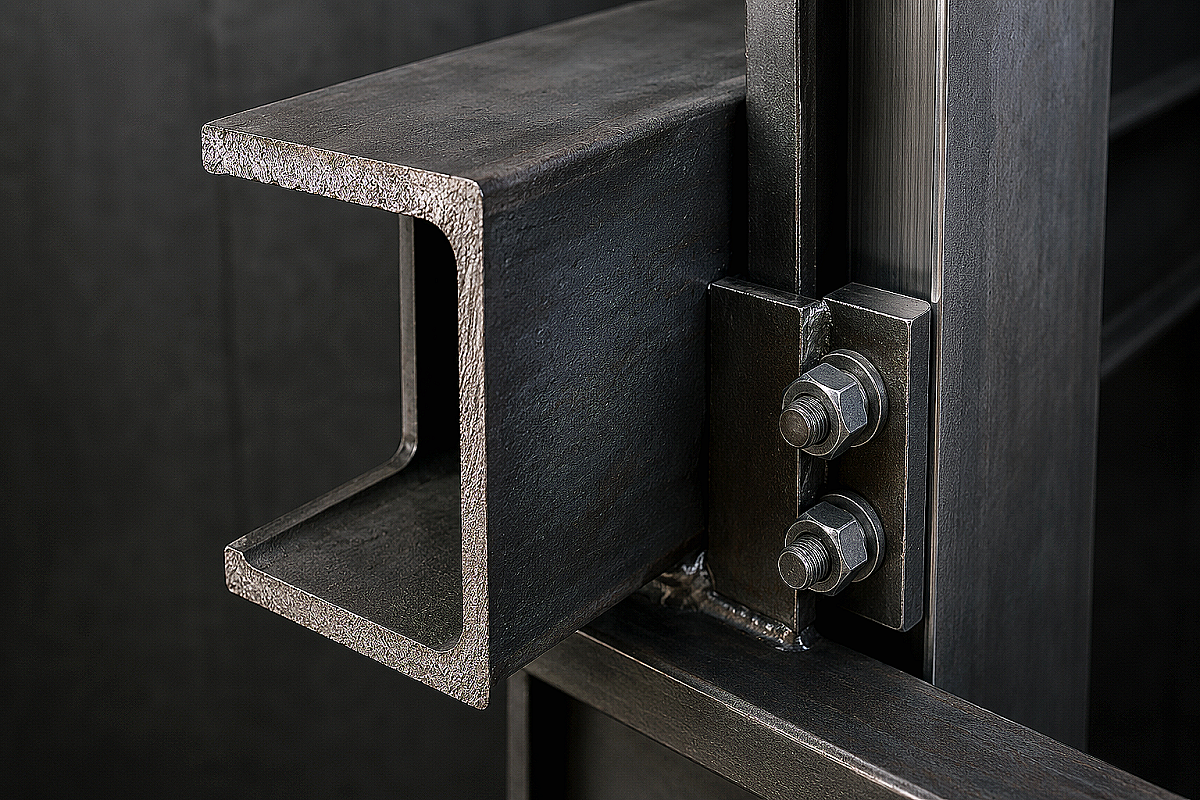

- Плотное прилегание кронштейнов без клиновых шайб: кронштейны крепления Т-образных направляющих (Т75, Т89, Т125) монтируются на болтовые соединения к поясам шахты. Параллельная внутренняя и наружная грань полки швеллера серии П обеспечивает идеальное сопряжение деталей, исключая перекос болтов и необходимость подкладывать косые шайбы.
- Симметричная приварка закладных и раскосов: при сборке пространственных ферм торцы поперечных связей привариваются к стенке и полкам швеллера под прямым углом. Отсутствие уклона граней исключает неравномерный зазор под сварной шов, снижая концентрацию сварочных напряжений.
- Удобство монтажа обрамлений дверей: порталы шахтных дверей шахты крепятся к фронтальным ригелям. Плоская грань швеллера серии П позволяет выставить дверной проем с миллиметровой точностью по лазерному нивелиру.
Подробный сравнительный анализ геометрических параметров обеих серий представлен в нашем материале о технических отличиях швеллеров серий У и П.
Выбор марки стали: Ст3сп5 против низколегированной 09Г2С в сейсмозоне Алматы
Алматинский регион характеризуется высокой сейсмической активностью до 9–10 баллов и значительными суточными перепадами температур при установке наружных приставных шахт. Выбор марки стали горячекатаного швеллера напрямую влияет на поведение конструкции при динамических смещениях фундамента здания.
Для внутренних шахт внутри отапливаемых зданий высотой до 4–5 этажей и грузоподъемностью подъемника до 1000 кг стандартным решением выступает углеродистая сталь Ст3сп5 (спокойной плавки). Она обладает высокой пластичностью, отличной свариваемостью без предварительного подогрева и достаточным пределом текучести 245 МПа.
Для наружных панорамных шахт, приставных подъемников открытого типа, высотных зданий от 6 этажей и тяжелонагруженных промышленных подъемников (от 2000 кг) применяется низколегированная сталь марки 09Г2С (класс прочности С345, предел текучести 345 МПа). Легирование марганцем и кремнием обеспечивает сохранение ударной вязкости металла при отрицательных температурах до -40 °C и повышает несущую способность каркаса на 35–40% при сохранении компактных габаритов профиля. Обоснование применения этого сплава подробно рассмотрено в руководстве по сейсмостойкости стали 09Г2С.
Таблица подбора швеллера под элементы шахты и грузоподъемность
В таблице приведены типовые инженерные решения по выбору горячекатаного швеллера ГОСТ 8240-97 для основных силовых узлов металлокаркасных шахт и грузовых подъемников в зависимости от полезной нагрузки кабины при стандартной высоте этажа 3,0–3,6 м.
| Узел металлокаркаса | Грузоподъемность кабины | Рекомендуемый профиль швеллера | Марка стали | Шаг поясов / узлов (м) | Осевой момент инерции Wx (см³) |
|---|---|---|---|---|---|
| Вертикальные угловые стойки | до 500 кг (малый грузовой) | Швеллер 10П – 12П | Ст3сп5 | 1,5–2,0 | 34,8 – 50,6 |
| Вертикальные угловые стойки | 630–1000 кг (пассажирский/грузовой) | Швеллер 14П – 16П | Ст3сп5 / 09Г2С | 1,5–1,8 | 70,2 – 93,4 |
| Вертикальные угловые стойки | 1600–3200 кг (промышленный) | Швеллер 20П – 24П (или коробка) | 09Г2С | 1,2–1,5 | 152,0 – 242,0 |
| Горизонтальные пояса (ригели) | до 1000 кг | Швеллер 10П – 12П | Ст3сп5 | 1,5–1,8 | 34,8 – 50,6 |
| Горизонтальные пояса под кронштейны | 1600–3200 кг | Швеллер 14П – 16П | 09Г2С | 1,2–1,5 | 70,2 – 93,4 |
| Подрамники лебедки и перекрытия | до 1000 кг | Швеллер 18П – 20П | 09Г2С | по проекту | 121,0 – 152,0 |
| Подлебедочные балки | 2000–3200 кг | Швеллер 24П – 30П (спаренный) | 09Г2С | по проекту | 242,0 – 387,0 |
Технология монтажа, узлы сопряжения и анкеровка в фундамент
Монтаж металлокаркасной шахты начинается с устройства монолитного железобетонного приямка. Вертикальные стойки из швеллера опираются на стальные опорные плиты (базы колонн) толщиной 16–25 мм, которые жестко фиксируются к дну приямка при помощи фундаментных болтов по ГОСТ 24379.1-2012 с последующей подливкой безусадочной цементной смесью.
При сборке силового каркаса соблюдают следующие правила:
- Стыковка стоек по высоте: стыки вертикальных швеллеров выполняются вразбежку со смещением не менее 1000 мм относительно соседних углов. Стыковой шов проваривается с полным проваром корня и усиливается ромбовидными или прямоугольными накладками из листовой стали толщиной, равной толщине стенки швеллера.
- Связь с несущими конструкциями здания: самонесущая шахта крепится к межэтажным перекрытиям и ригелям здания скользящими или шарнирными анкерными связями. В сейсмозоне Алматы жесткое защемление шахты в перекрытиях здания на всех этажах недопустимо: разница в периодах собственных колебаний каркаса здания и шахты при подземных толчках может вызвать срез узлов крепления.
- Контроль отклонения от вертикали: общая невертикальность шахты на всю высоту подъема не должна превышать ±15 мм, а отклонение шага направляющих — не более ±1,5 мм. Выверка профилей швеллера выполняется с использованием лазерных приборов вертикального проектирования.
Чеклист снабженца при заказе металлопроката под лифтовую шахту
Для безошибочной комплектации объекта металлопрокатом проверьте спецификацию по следующим пунктам:
- Соответствие ГОСТ 8240-97: проверка сертификатов завода-изготовителя с указанием номера плавки, химического состава и механических испытаний на растяжение и ударный изгиб.
- Точность серии «П»: отсутствие в заказе профилей серии «У» для узлов крепления кронштейнов и порталов дверей.
- Качество геометрии: проверка проката на отсутствие серповидности (не более 0,2% длины) и винтообразности полок, что критично для монтажа направляющих.
- Антикоррозийная подготовка: очистка металла до степени Sa 2.5 по ISO 8501-1 и нанесение цинконаполненного грунта перед отправкой на объект.
Металлобаза ATLANT MARKET обеспечивает комплексные поставки горячекатаного швеллера марок Ст3сп5 и 09Г2С со склада в Алматы. Мы осуществляем высокоточную нарезку металлопроката в проектный размер ленточнопильными станками, комплектацию сопутствующим прокатом (уголок, листовая сталь, крепеж) и оперативную доставку манипуляторами и длинномерами по Алматы, Алматинской области и филиалам в Талдыкоргане и Каскелене.
Итог
Надежность металлокаркасной шахты лифта или грузового подъемника базируется на трех параметрах: применении швеллера серии П с параллельными гранями полок по ГОСТ 8240-97, точном расчете жесткости поясов на аварийную посадку ловителей ($f \le L/1000$) и выборе низколегированной стали 09Г2С для ответственных и наружных конструкций в сейсмозоне Казахстана.
Часто задаваемые вопросы
Можно ли использовать профильную трубу вместо швеллера для стоек шахты лифта?
Квадратная или прямоугольная профильная труба обладает высокой жесткостью на сжатие, однако швеллер предпочтительнее при монтаже поясов и стоек шахты благодаря открытому сечению. Открытый профиль швеллера обеспечивает свободный двухсторонний доступ для затяжки болтов кронштейнов направляющих, визуального контроля сварных швов и антикоррозийной обработки внутренних полостей, что невозможно внутри замкнутой трубы без специальных технологических люков.
Почему для подлебедочных балок часто сваривают два швеллера в коробку или двутавр?
Лебедка лифта создает колоссальное точечное давление и крутящий момент при пуске и торможении электродвигателя. Одиночный швеллер при вертикальной нагрузке подвержен закручиванию из-за несовпадения центра изгиба с центром тяжести сечения. Спаривание двух швеллеров полками внутрь (в коробку) или полками наружу (в двутавровое сечение) делает профиль геометрически симметричным, многократно увеличивая его сопротивление кручению и прогибу.
Какое предельное отклонение по вертикали допускается для стоек металлокаркасной шахты?
Согласно требованиям безопасности для лифтов (ГОСТ 33984.1-2016), отклонение стен и угловых стоек каркаса шахты от вертикали не должно превышать 15 мм при высоте подъема до 30 метров и не более 20 мм при высоте свыше 30 метров. При этом отклонение расстояния между направляющими кабины (базы направляющих) на любом участке высоты не должно превышать ±1,5–2,0 мм.
