Бесколодезная установка труб ПЭ-100: выбор арматуры и технология

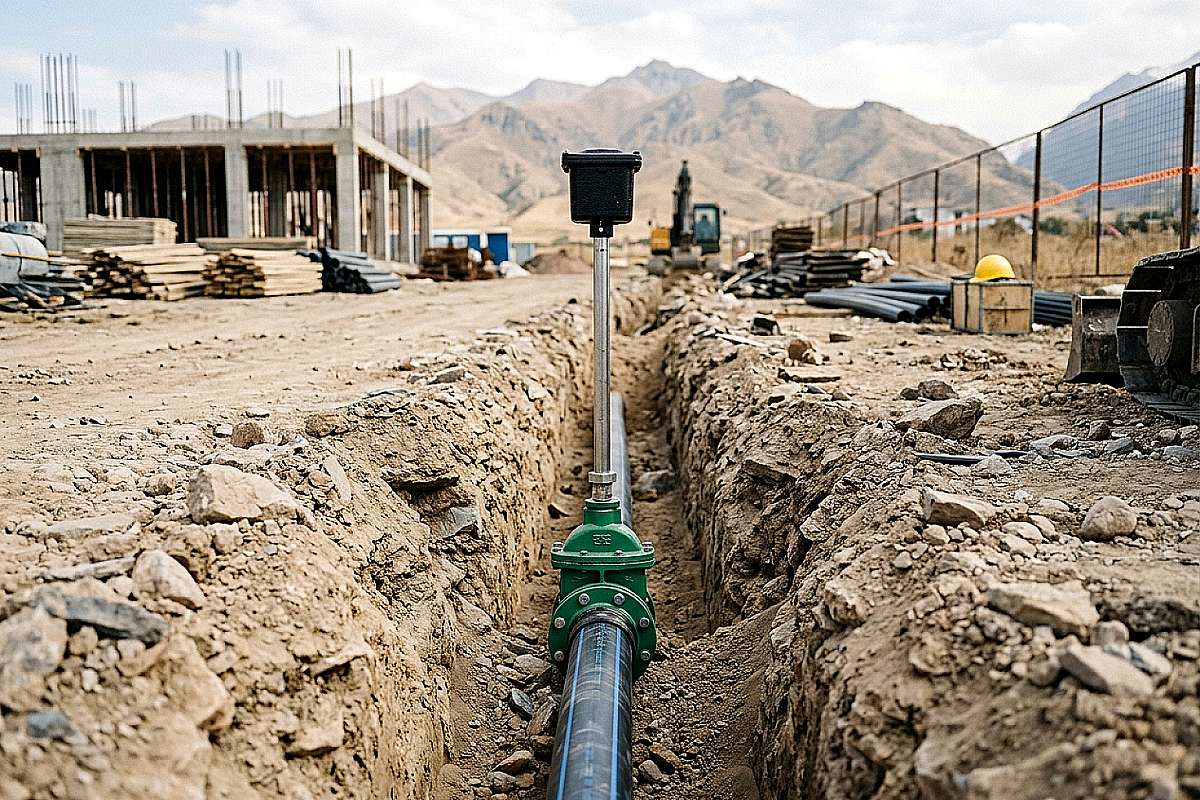

Строительство наружных сетей водоснабжения в Алматы и Алматинской области часто сталкивается с проблемой высокой стоимости земляных и монтажных работ при возведении классических смотровых колодцев. Особенно остро этот вопрос стоит в нижних районах города (Алатауский, Турксибский, Жетысуский), где уровень грунтовых вод (УГВ) расположен близко к поверхности, что делает бетонные колодцы постоянными накопителями влаги, ускоряющими коррозию болтов и фланцев. Бесколодезная установка запорной арматуры на трубы ПЭ-100 — это технологичная альтернатива, при которой узел управления выносится непосредственно на поверхность через малый люк (ковер), а сама задвижка находится в грунте.

Преимущества бесколодезного метода для Алматинского региона

Основным аргументом в пользу отказа от колодцев является экономическая целесообразность. Стоимость одного стандартного колодца из железобетонных колец КС-15 или КС-20 с учетом плиты перекрытия, люка, лестницы и работ по герметизации может превышать 250–300 тысяч тенге. Бесколодезный узел требует лишь наличия задвижки со специальным антикоррозийным покрытием, телескопического удлинителя и малого чугунного ковера. Суммарная экономия на одном узле составляет от 100 тысяч тенге, что при масштабах коттеджного городка или промышленной зоны в Каскелене дает миллионную выгоду.

Помимо цены, критическим фактором для Казахстана является промерзание почвы. Глубина заложения магистрали ПЭ-100 в Алматы составляет в среднем 1,2–1,5 метра. В колодце задвижка окружена воздухом, который может остывать до отрицательных температур, провоцируя разрыв корпуса при отсутствии циркуляции. В случае бесколодезной установки арматура плотно обжата грунтом, который выступает естественным теплоизолятором, сохраняя плюсовую температуру даже в суровые зимы.

Комплектация узла: задвижки, шпиндели и коверы

Для реализации данной схемы нельзя использовать обычные чугунные задвижки. Для установки непосредственно в грунт подходят только задвижки с обрезиненным клином (тип МЗВ), имеющие эпоксидное покрытие толщиной не менее 250 микрон, которое защищает металл от электрохимической коррозии и агрессивного воздействия солей почвы. В ассортименте ATLANT MARKET такие задвижки представлены моделями, соответствующими ГОСТ и международным стандартам надежности.

Телескопический шпиндель — сердце управления

Чтобы управлять задвижкой с поверхности земли, используется удлинительный шпиндель. Он бывает фиксированной длины или телескопическим. Последний вариант наиболее востребован в Алматы, так как позволяет точно подстроить высоту под уровень чистового покрытия (асфальта или брусчатки) без резки металла. Телескопический шпиндель передает крутящий момент от ключа Т-образной формы на шток задвижки, находящейся на глубине 1,5–2 метра.

Завершающим элементом системы является ковер — это малый чугунный или полимерный люк, который устанавливается на опорную плиту вровень с уровнем земли. Он защищает головку шпинделя от попадания грязи, камней и несанкционированного доступа. Благодаря малому диаметру (около 200 мм), ковер практически незаметен на участке и не мешает движению транспорта или пешеходов.

Сравнение: колодезная vs бесколодезная установка

Технология монтажа бесколодезного узла на трубу ПЭ-100

Монтаж начинается с подготовки основания. На дно траншеи укладывается и трамбуется песчаная подушка. Задвижка соединяется с трубой ПЭ-100 с помощью буртовых втулок и свободных фланцев. Важно использовать качественные прокладки из EPDM, так как после засыпки доступ к ним будет невозможен без раскопок. Специалисты АТЛАНТ МАРКЕТ рекомендуют также использовать сигнальную ленту, уложенную над трубой, чтобы при последующих работах не повредить пластиковую магистраль.

После установки задвижки на неё монтируется телескопический шпиндель. Верхняя часть шпинделя центрируется и накрывается ковером, установленным на бетонную опорную плиту (подушку). Засыпка узла производится послойно с тщательным уплотнением грунта вокруг шпинделя, чтобы предотвратить его отклонение от вертикали. Обязательным условием является проверка герметичности фланцевых соединений под давлением до финишной засыпки траншеи.

Итог: что взять с собой к закупке

Для успешного перехода на бесколодезную схему в Алматы снабженцу необходимо укомплектовать заказ следующими позициями: трубы ПЭ-100 питьевые (ГОСТ 18599-2001), задвижка с обрезиненным клином под шпиндель, телескопический удлинитель нужного диапазона длин, втулки под фланец, стальные фланцы и чугунный ковер с опорной плитой. Все эти компоненты можно найти на центральном складе в Алматы или с доставкой на филиалы в Талдыкоргане и Каскелене.
