Швеллер для откатных ворот: выбор размера, расчет фундамента и секреты монтажа в Алматы

Строительство въездной группы — ответственный этап обустройства участка в Казахстане. Откатные ворота ценятся за экономию пространства, но они крайне чувствительны к геометрии основания. Если фундамент «сыграет» хотя бы на пару сантиметров из-за промерзания почвы, ролики заклинит, а дорогостоящий электропривод выйдет из строя. Использование стального горячекатаного швеллера (ГОСТ 8240-97) в качестве силовой балки является единственным надежным решением для долговечной эксплуатации ворот.

Почему для откатных ворот подходит именно горячекатаный швеллер

Снабженцы и частные застройщики иногда пытаются сэкономить, заменяя швеллер профильной трубой большого сечения или гнутым профилем. Однако для опорной площадки ворот это недопустимо. Горячекатаный швеллер обладает высокой жесткостью стенок и полок, что критично для фиксации роликовых кареток. При движении ворот на балку действуют не только вертикальные, но и крутящие нагрузки, которые тонкостенный металл просто не выдержит.

П-образное сечение позволяет удобно приварить арматурный каркас снизу, создавая монолитную связь с бетоном. Широкая верхняя полка швеллера дает возможность точно выставить ролики по лазерному уровню и, при необходимости, отрегулировать их положение даже после завершения всех строительных работ. На складах ATLANT MARKET в Алматы и Каскелене мы рекомендуем выбирать швеллер с запасом по прочности, так как динамические нагрузки при ветре в предгорных районах могут быть значительными.

Выбор номера швеллера: 16, 20 или 24?

Номер швеллера указывает на его высоту в сантиметрах. Ширина полки также увеличивается пропорционально номеру, что важно для размещения площадок роликовых опор. Большинство бытовых ворот с проемом 4–4.5 метра и весом до 400 кг монтируются на швеллер №16. Если же планируется тяжелая зашивка (ковка, толстый лист) или проем шире 5 метров, следует переходить на швеллер №20.

Важно учитывать не только вес полотна, но и габариты роликовых площадок. У мощных систем каретки имеют широкое основание, которое должно полностью ложиться на полку швеллера для качественного сварного шва. Швеллер №24 используется преимущественно на промышленных объектах Алматы для ворот, перекрывающих проезды спецтехники.

Правила закладки фундамента и глубина промерзания в Алматы

Главная ошибка при монтаже закладной в Алматинской области — недостаточная глубина заложения. Глубина промерзания грунта в нашем регионе составляет в среднем 1.2 метра. Если залить бетонный блок выше этой отметки, силы морозного пучения весной начнут выдавливать фундамент вверх. Это приведет к тому, что ворота перестанут попадать в ловители, а консольная часть будет задевать покрытие проезда.

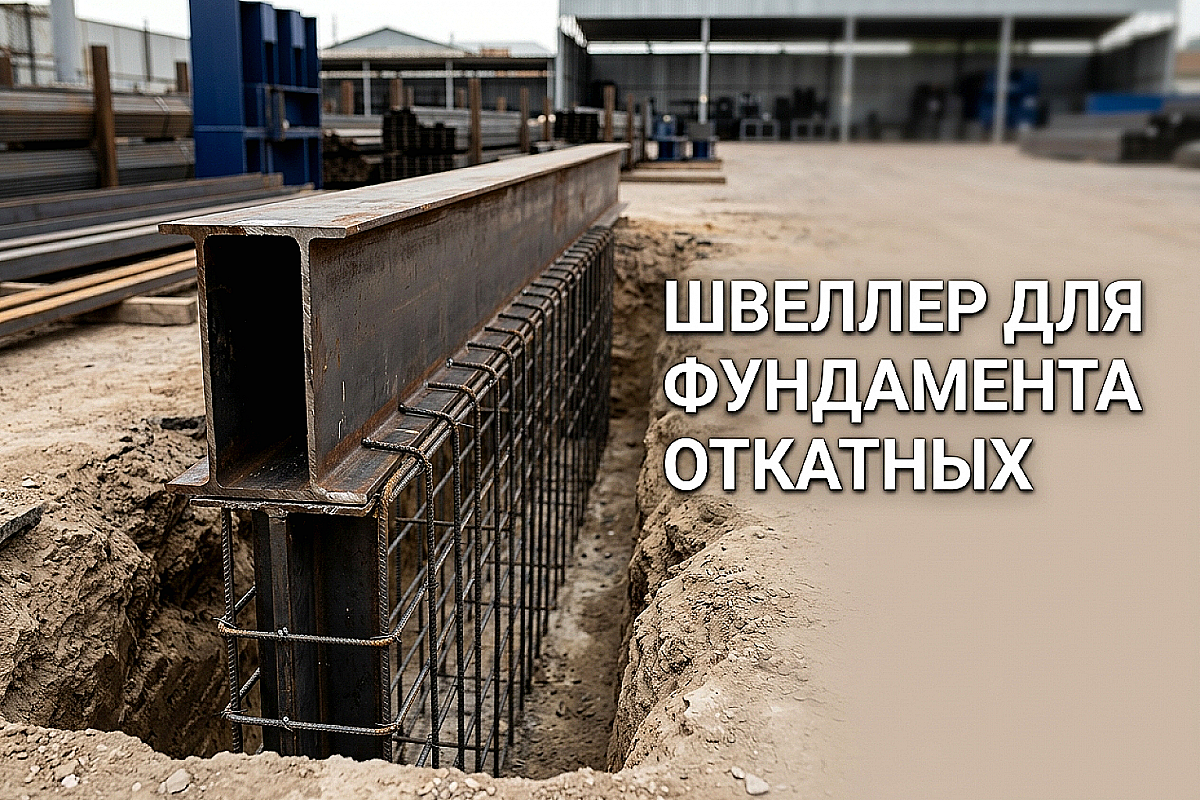

Стандартная длина швеллера для закладной составляет половину ширины проема. Для ворот 4 метра нужен кусок швеллера длиной 2 метра. К нему приваривается «скелет» из арматуры диаметром 12–14 мм. Сетка должна уходить вглубь на 1.5 метра для обеспечения неподвижности узла. После установки швеллера в траншею его необходимо выставить строго параллельно линии забора и в уровень с финишным покрытием дороги.

• Нарезка в размер: При покупке металла в АТЛАНТ МАРКЕТ вы можете сразу заказать нарезку швеллера под ваш проект, чтобы не тратить время на объекте.
• Защита от коррозии: Перед заливкой бетона внешнюю сторону швеллера (полку) желательно обработать грунтовкой, но не красить места будущей сварки роликов.
• Бетонирование: Используйте бетон марки не ниже М250. Полный набор прочности занимает 28 дней, но приступать к монтажу ворот в теплый период в Алматы можно через 7–10 дней.

Итог: что взять с собой к закупке

Для качественного фундамента под откатные ворота вам потребуется: швеллер нужного номера (длина = 1/2 проема), арматура для каркаса (примерно 15–20 метров на средние ворота), электроды для сварки и антикоррозийная краска. Помните, что надежная «закладная» — это 90% успеха долговечной работы автоматических ворот. Заказывайте весь необходимый металлопрокат с доставкой по Алматы, Каскелену и Талдыкоргану в компании АТЛАНТ МАРКЕТ для гарантии соответствия стали стандартам ГОСТ.
