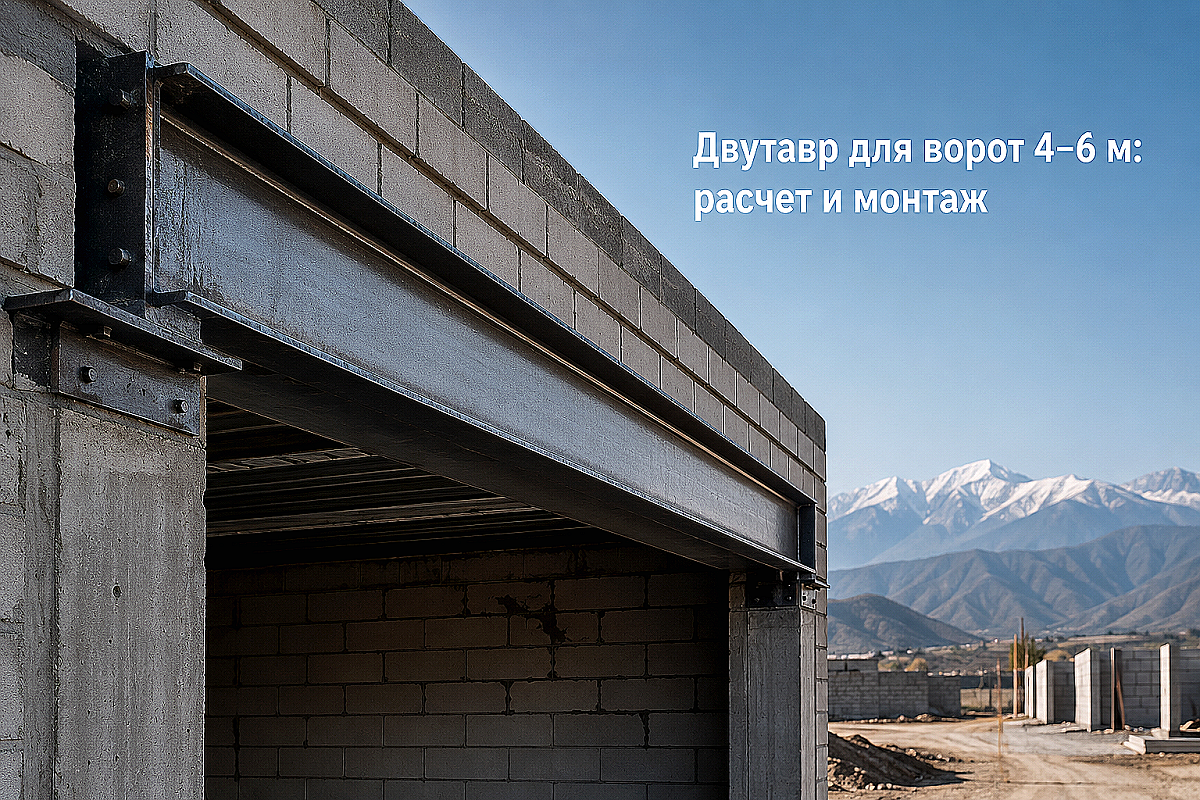

Обустройство широких ворот на две машины, въездных зон для грузового транспорта в ангары или панорамных витрин в коммерческих помещениях Алматы ставит перед проектировщиком и снабженцем сложную задачу. Проем шириной от 4 до 6 метров исключает применение типовых сборных железобетонных перемычек (серии ПБ), так как их собственный вес и ограниченная несущая способность не позволяют перекрывать такие пролеты без массивных промежуточных стоек. Использование стального горячекатаного двутавра является классическим инженерным решением, однако выбор профиля «с запасом на глаз» либо раздувает смету на сотни килограммов металла, либо приводит к аварийному провисанию балки под весом кровли и мокрого предгорного снега.
В условиях юга Казахстана ситуация осложняется 9–10-балльной сейсмической активностью. Балка над проемом работает не только как опора для вышележащей стены и стропильной системы, но и как жесткий распорный элемент каркаса здания при горизонтальных колебаниях грунта. Если допустить чрезмерный прогиб металлоконструкции всего на 10–15 мм, направляющие автоматических секционных или рулонных ворот неизбежно деформируются, приводя к заклиниванию приводов и выходу из строя дорогостоящей автоматики.
Нормативные требования и физика работы двутавра над широким проемом

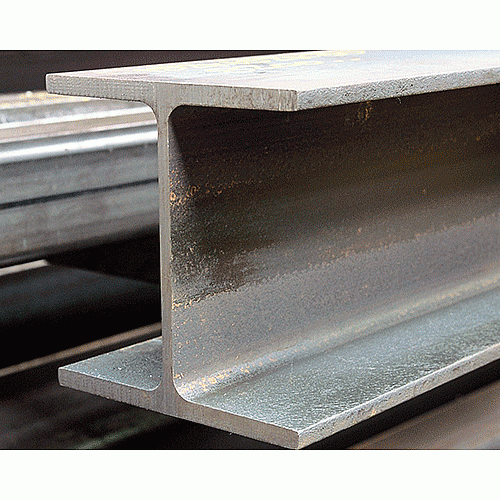

Главное механическое преимущество стального двутавра перед квадратной трубой и швеллером аналогичной массы заключается в распределении металла. В Н-образном сечении максимальный объем стали сосредоточен в верхней и нижней полках, максимально удаленных от нейтральной линии изгиба. При вертикальной нагрузке верхняя полка работает на сжатие, нижняя — на растяжение, а вертикальная стенка воспринимает поперечные сдвиговые усилия.
При расчете балки для проема от 4 до 6 метров ключевым нормативным ориентиром выступают требования СП РК 2.03-30-2020 «Строительство в сейсмических зонах» и ГОСТ 27772-2015 «Прокат для строительных стальных конструкций». Расчет ведется по двум предельным состояниям:
- По первой группе (прочность): действующий изгибающий момент $M_{max}$ от постоянных и временных нагрузок не должен превышать предельный момент сопротивления сечения $W_x \cdot R_y$, умноженный на коэффициент условий работы.
- По второй группе (деформация и прогиб): абсолютный относительный прогиб $f$ в центральной точке пролета под нормативной нагрузкой не должен превышать допустимый предел $f_{ult} \le L/250$ для кровельных систем и $f_{ult} \le L/400$ при наличии над балкой кирпичной кладки или чувствительных механизмов ворот.
Для пролета 5 метров (5000 мм) предельно допустимый строительный прогиб при монтаже ворот составляет: $5000 / 400 = 12{,}5$ мм. Если расчетный прогиб выбранного профиля превышает это значение, проем просядет, а кирпичный фронтон над балкой покроется диагональными трещинами.
Выбор серии и типоразмера балки: Б, Ш или М по ГОСТ
На металлобазах Казахстана двутавровый прокат представлен преимущественно по двум основным стандартам: межгосударственному ГОСТ 57837-2017 (балки двутавровые с параллельными гранями полок) и классическому ГОСТ 8239-89 (двутавры с уклоном внутренних граней полок). Для перекрытия гаражных и складских проемов используют три основные серии:
- Нормальные двутавры (серия Б — 16Б1, 20Б1, 25Б1, 30Б1): универсальный прокат с соотношением ширины полки к высоте профиля около 1:2. Оптимальны для пролетов до 4,5 метров с умеренной нагрузкой от легкой металлической кровли. Подробнее о сортаменте можно прочитать в материале про выбор стального двутавра по ГОСТ в Алматы.
- Широкополочные двутавры (серия Ш — 20Ш1, 25Ш1, 30Ш1): ширина полок практически сопоставима с высотой балки. Обладают повышенной устойчивостью к боковому кручению и крутильно-изгибным деформациям. Незаменимы для пролетов 5–6 метров, если на балку опираются железобетонные плиты или тяжелая кирпичная кладка.
- Монорельсовые/специальные (серия М по ГОСТ 19425-74 — 24М, 30М): отличаются утолщенной стенкой и полками с внутренним уклоном. Их закладывают в проемы производственных боксов и автосервисов, если по нижней полке балки планируется перемещение тали или тельфера для разгрузки машин.
Не менее важен выбор марки стали. Для неотапливаемых ангаров, навесов и конструкций в сейсмозоне Алматинской области эксперты рекомендуют низколегированную сталь 09Г2С (класс прочности С345/С355), которая сохраняет высокую ударную вязкость при температурах ниже -20°C и не склонна к хрупкому разрушению при динамических толчках. Для теплых гаражей в черте города допускается использование углеродистой стали Ст3сп5 (класс С255). Сравнение характеристик сталей подробно описано в статье о двутавровых балках из стали 09Г2С.
Таблица подбора двутавра для пролетов 4, 5 и 6 метров
Ниже приведена сводная инженерная таблица подбора профилей для ворот и проемов при различных сценариях нагружения (снеговая зона IV для предгорий Алматы — расчетная нагрузка 150–200 кг/м², плюс масса стропильной системы и стенового заполнения):
| Ширина проема (м) | Тип нагрузки над балкой | Рекомендуемый профиль (ГОСТ 57837 / 8239) | Масса 1 м (кг) | Момент инерции $I_x$ ($см^4$) | Расчетный прогиб $f$ (мм) | Мин. глубина опирания (мм) |
|---|---|---|---|---|---|---|
| 4,0 | Легкая односкатная кровля (профнастил, дерево) | 18Б1 (или №18) | 15,7 | 1290 | 5,8 | 250 |
| 4,0 | Двускатная кровля + фронтон из газоблока | 20Б1 (или №20) | 22,4 | 1940 | 7,2 | 250 |
| 4,5 | Мансардный этаж + металлочерепица | 25Б1 | 25,7 | 3780 | 8,4 | 300 |
| 5,0 | Легкая кровля навеса / гаража | 25Б1 (или №24) | 25,7 | 3780 | 10,2 | 300 |
| 5,0 | Жилой этаж (деревянные балки) + кровля | 25Ш1 (или 30Б1) | 44,1 | 6050 | 9,1 | 350 |
| 5,5 | Кровля + сейсмический пояс из монолита | 30Б2 | 36,7 | 9560 | 11,4 | 350 |
| 6,0 | Легкая ферменная кровля склада | 30Б1 (или 25Ш1) | 32,9 | 7080 | 13,6 | 350 |
| 6,0 | Тяжелое перекрытие + кладка 1,5 кирпича | 30Ш1 (или 35Б1) | 56,8 | 12980 | 11,8 | 400 |
Правила опирания балки и монтаж опорных подушек в сейсмозоне Алматы
Уложить стальной двутавр концами непосредственно на кирпич, пеноблок или автоклавный газобетон — грубейшая ошибка монтажа. Предел прочности кирпичной кладки на сжатие составляет всего 1,5–3,5 МПа, а газобетона D500 — не более 2,5 МПа. Точечная опорная реакция от балки пролетом 5 метров может достигать 25–45 кН (2,5–4,5 тонны), что мгновенно раскрошит стеновой блок под краем полки, вызвав перекос перемычки.
Для безопасной передачи нагрузки применяются распределительные узлы:
- Стальные опорные пластины: под каждую сторону двутавра укладывается пластина из листовой стали толщиной не менее 12–16 мм (по ГОСТ 19903-2015). Размеры пластины рассчитываются так, чтобы распределить давление по площади кладки (обычно от 250х250 мм до 350х350 мм). Детали монтажа описаны в статье про опорные подушки для двутавра.
- Монолитные железобетонные сердечники (колонны): в сейсмических районах Алматы балки пролетом от 5 метров опирают на монолитные железобетонные колонны (размером от 250х250 мм с армированием 4 прутками арматуры А500С d14–d16 мм), которые связаны с общим сейсмопоясом здания.
- Сварная фиксация к закладным: пластина приваривается к закладным деталям бетонного сердечника, после чего нижняя полка двутавра фиксируется к пластине монтажными швами длиной не менее 100 мм с катетом шва 6–8 мм. Жесткая приварка предотвращает сдвиг балки при подземных толчках.
Типичные ошибки при монтаже двутавровых перемычек
Практика технического надзора на объектах Алматы выявляет четыре типичные ошибки, допускаемые бригадами при работе с проемами 4–6 метров:
- Потеря общей устойчивости из плоскости изгиба: двутавр отлично держит вертикальную нагрузку, но узкая балка серии Б может выгнуться вбок («скрутиться»), если её верхняя полка не раскреплена. Верхний пояс балки обязан быть замоноличен в железобетонный пояс или жестко связан приварными распорками со стропильными прогонами.
- Игнорирование мостика холода: сталь обладает теплопроводностью около 50 Вт/(м·°C), что в сотни раз выше кирпича или дерева. Неутепленный двутавр над въездом в отапливаемый гараж зимой промерзает, покрывается обильным конденсатом и наледью, которая стекает на полотно ворот. С уличной стороны балку необходимо закрывать экструдированным пенополистиролом (XPS) толщиной от 50 до 100 мм.
- Слишком малая глубина опирания: попытка опереть балку пролетом 5–6 метров всего на 150 мм приводит к сколу углов проема при эксплуатационных вибрациях. Минимальная глубина заделки концов для таких пролетов составляет 300–400 мм.
- Использование составных сварных балок из тонкого листа без ребер жесткости: кустарное изготовление «двутавра» из подручных листов без ультразвукового контроля швов и установки вертикальных поперечных ребер над опорами приводит к потере устойчивости стенки (смятию металла над опорной зоной).
Часто задаваемые вопросы
Можно ли сварить два швеллера вместо одного двутавра для ворот 5 метров?
Сварка двух швеллеров полками встык («в коробку») или спинками допустима, однако коробчатое сечение из двух швеллеров №20П уступает по моменту инерции $I_x$ одному широкополочному двутавру 20Ш1 аналогичной суммарной массы. Кроме того, сварка двух длинных швеллеров по всей длине вызывает значительные сварочные поводки (прогиб заготовки от нагрева), которые крайне сложно исправить в построечных условиях.
Какой максимальный прогиб допустим для автоматических секционных ворот?
Производители автоматических ворот (Alutech, DoorHan, Hormann) регламентируют максимальный прогиб несущей перемычки не более 1/400–1/500 от ширины проема, но не более 10–12 мм в абсолютном значении. Превышение этого порога приводит к перекосу верхнего горизонтального трека, ускоренному износу роликов и срабатыванию блокировок электропривода по усилию.
Нужна ли балка из стали 09Г2С для гаража в Алматы или достаточно Ст3?
Для отапливаемого гаража внутри жилого массива города Алматы достаточно сертифицированного двутавра из стали Ст3сп5 по ГОСТ 57837-2017. Однако если объект строится в предгорных районах (Медеу, Ремизовка, Талгар), имеет пролет от 5,5 метров или перекрывает холодный навес, марка стали 09Г2С предпочтительнее благодаря высокому пределу текучести (345 МПа против 245 МПа) и стойкости к динамическим нагрузкам при землетрясениях.
Как защитить стальной двутавр от коррозии перед монтажом?
Перед установкой металлопрокат очищают от окалины и рыхлой ржавчины металлической щеткой или пескоструем до степени Sa 2 / St 3, обезжиривают и наносят антикоррозионный грунт (ГФ-021 или эпоксидные составы) в два слоя толщиной не менее 60–80 мкм. Зоны, примыкающие к сварным швам, грунтуют повторно после завершения монтажа опорных узлов.
Что взять с собой к закупке
Чтобы закупка несущего проката прошла без ошибок и задержек монтажа, подготовьте для менеджера четкую спецификацию: точную чистую ширину проема в свету, выбранную глубину опирания с каждой стороны (добавит 600–800 мм к длине балки), расчетную серию двутавра (Б, Ш или М) и марку стали (Ст3сп или 09Г2С).
