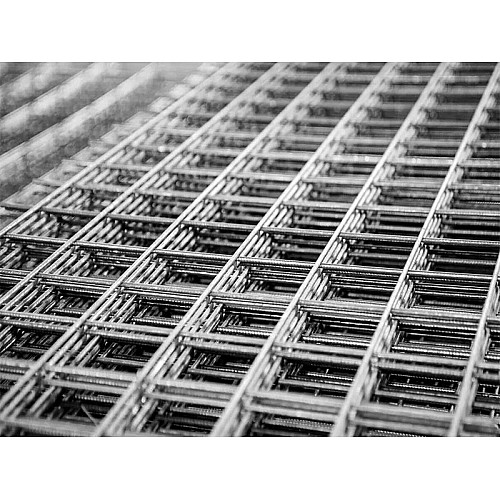

Увеличение темпов монолитного и малоэтажного строительства в предгорьях Алматы и Алматинской области ставит перед снабженцами и инженерами задачу оптимизации материалоемкости без потери несущей способности конструкций. Традиционная стальная сварная сетка из проволоки Вр-1 десятилетиями служила безальтернативным материалом для армирования полов и кладочных швов. Однако высокая масса стальных карт, уязвимость металла к щелочной коррозии цементного камня и образование мостиков холода вынуждают строителей искать технологичные полимерные альтернативы.

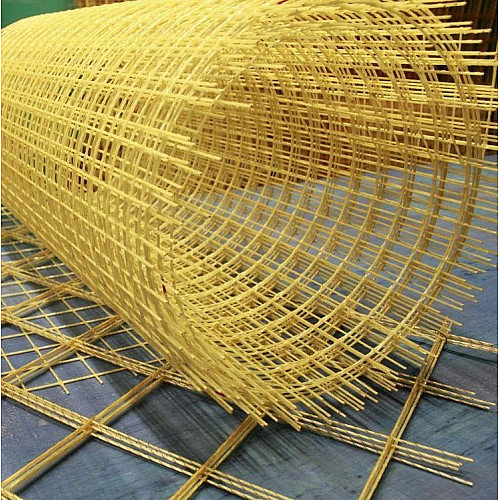

Стеклопластиковая композитная сетка (АСП) на основе непрерывного стекловолокна, связанного термореактивным эпоксидным или полиэфирным полимером, стала прямым конкурентом металлопроката. Чтобы обоснованно согласовать замену проектного материала у технадзора или грамотно применить композит на собственном объекте, необходимо понимать физику работы полимерного армирования, границы его применимости и правила равнопрочного перерасчета сечений.
Физико-механические различия: стеклопластик против проволоки Вр-1
Главное заблуждение начинающих строителей — восприятие композитной сетки как стопроцентного аналога стали по всем физическим векторам. Стеклопластик и низкоуглеродистая сталь кардинально различаются по структуре кристаллической решетки, модулю упругости и характеру деформации под нагрузкой.
Предел прочности на разрыв у качественного стеклопластикового стержня по ГОСТ 31938 составляет не менее 1000–1200 МПа, в то время как проволока класса Вр-1 по ГОСТ 6727-80 демонстрирует предел прочности в диапазоне 500–550 МПа. Это позволяет использовать композитные прутки меньшего диаметра для восприятия растягивающих усилий. Однако модуль упругости композита составляет всего 50–55 ГПа против 200 ГПа у стали, что делает стеклопластик более гибким материалом при изгибающих нагрузках.
В ненагруженных на чистый изгиб конструкциях (стяжки по жесткому основанию, наливные полы, кладка стен из штучных блоков) низкий модуль упругости не является недостатком. Здесь на первый план выходят химическая стойкость и низкая теплопроводность: композит проводит тепло в 100–120 раз слабее стали (0,35–0,46 Вт/(м·К) против 50–58 Вт/(м·К)), полностью исключая сквозное промерзание растворных швов в ограждающих стенах.
Таблица равнопрочной замены и параметров материалов
Для корректного подбора аналогов взамен проектной стальной сварной сетки в картах специалисты проектно-технических отделов применяют таблицы эквивалентного замещения по прочностным характеристикам.
| Технический параметр | Стальная сварная сетка (Вр-1, ГОСТ 23279) | Стеклопластиковая сетка (АСП, ГОСТ 31938) | Эксплуатационное значение на объекте |
|---|---|---|---|
| Предел прочности на растяжение, МПа | 500–550 | 1000–1200 | Композит выдерживает в 2–2,4 раза большее растягивающее усилие |
| Модуль упругости при растяжении, ГПа | 200 | 50–55 | Сталь жестче на прогиб; композит более упругий |
| Плотность материала, кг/м³ | 7850 | 1900–2100 | Композит в 3,8–4 раза легче при равном физическом объеме |
| Коэффициент теплопроводности, Вт/(м·К) | 52–58 | 0,35–0,46 | Стеклопластик исключает мостики холода в кладке |
| Стойкость к щелочной среде бетона (pH 12–13) | Низкая (требует защитного слоя от 20 мм) | Абсолютная (не корродирует, не окисляется) | Композит не разрушается при проникновении влаги |
| Равнопрочный диаметр для стяжки, мм | Ø 3,0 / Ø 4,0 / Ø 5,0 | Ø 2,0 / Ø 3,0 / Ø 4,0 | Снижение диаметра на один типоразмер без потери прочности |
| Форма поставки на объект | Плоские карты (0,5х2 м; 1х2 м; 2х3 м) | Рулоны по 25–50 погонных метров (ширина 0,5–2 м) | Экономия на логистике и минимум нахлестов |
| Масса 100 м² сетки 100х100 мм, кг | ~150–220 (для Ø 4 мм) | ~25–35 (для Ø 3 мм) | Снижение нагрузки на фундамент и стоимости доставки |
Армирование стяжки пола: водяной теплый пол и плавающие стяжки
Устройство стяжки пола в частных коттеджах и многоквартирных жилых комплексах Алматы чаще всего сопряжено с монтажом систем водяного теплого пола поверх экструдированного пенополистирола (XPS). В таких конструкциях стяжка работает как «плавающая» плита, испытывающая знакопеременные температурные расширения и усадочные напряжения при гидратации цемента.
Использование композитной сетки при заливке теплого пола дает несколько технологических преимуществ:
- Безопасность для полимерных труб: пластиковые стержни сетки не имеют острых заусенцев и окалины, образующихся при контактной сварке проволоки Вр-1, что исключает риск перетирания и повреждения стенок труб PEX или PERT при вибрациях.
- Удобство крепления контуров: трубы теплого пола фиксируются непосредственно к пруткам композитной сетки стандартными нейлоновыми стяжками с шагом 300–400 мм.
- Снижение усадочного трещинообразования: равномерная пространственная сетка эффективно гасит микронапряжения бетона в первые 28 суток набора марочной прочности.
- Работа в тонких слоях: благодаря абсолютной коррозионной стойкости стеклопластика толщину защитного слоя бетона над сеткой можно уменьшить до 10–15 мм, в то время как металл требует не менее 20–25 мм для предотвращения коррозии от конденсата.

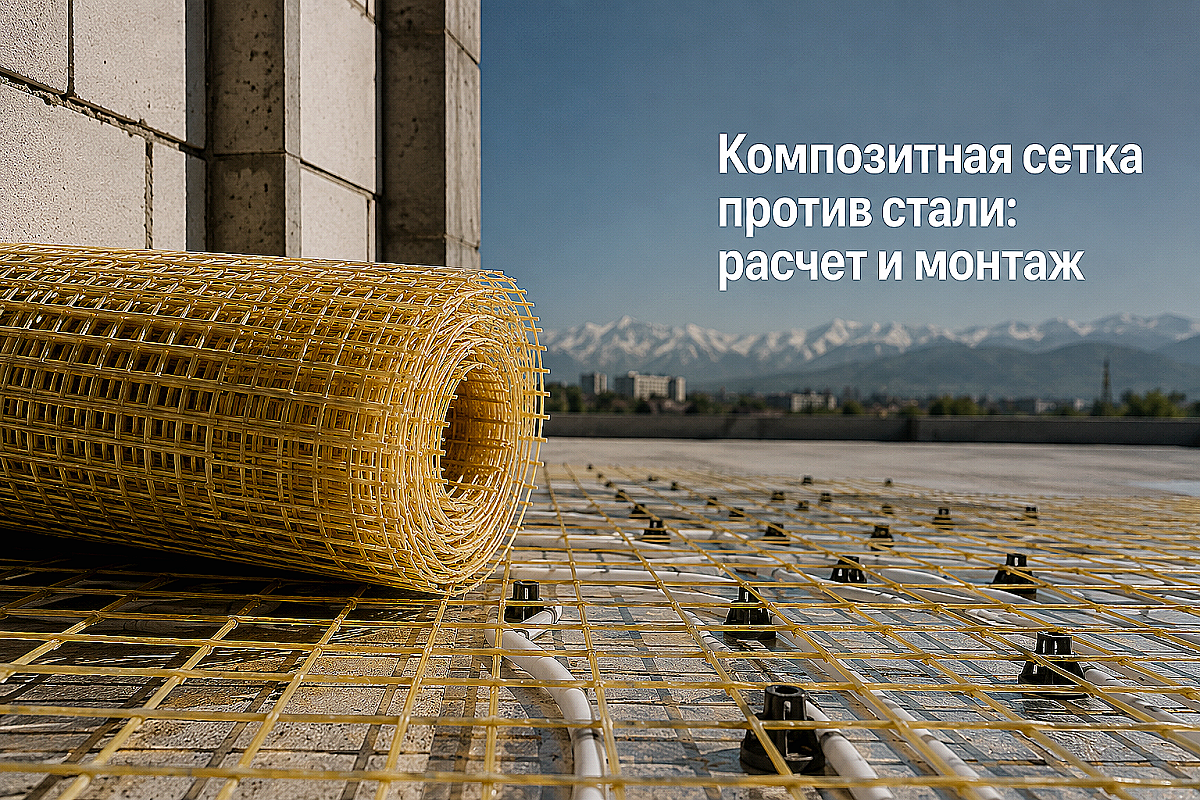

При монтаже рулон раскатывают по слою теплоизоляции и приподнимают на пластиковых фиксаторах-стойках («стульчиках») высотой 15–20 мм. Сетка обязана находиться в теле бетонного раствора, а не лежать на утеплителе. Перехлест соседних полотен должен составлять не менее 100–150 мм (1–2 ячейки) с фиксацией пластиковыми хомутами.
Армирование кладки стен в сейсмической зоне Алматы
Алматинский регион относится к зонам с высокой сейсмической активностью (8–9 баллов по шкале MSK-64), что регламентирует обязательное конструктивное усиление наружных и внутренних стен из кирпича, сплиттерных блоков и автоклавного газобетона. Нормы армирования кладки сварной сеткой накладывают строгие требования к непрерывности связей.
Применение стеклопластиковой кладочной сетки шириной 100, 150, 200 или 250 мм решает критическую проблему мостиков холода при тонкошовной кладке газоблока на клей. Толщина клеевого шва составляет всего 2–3 мм, куда невозможно утопить объемные сварные узлы металлической проволоки Вр-1 толщиной 4 мм без образования воздушных полостей и утолщения шва до 8–10 мм. Плоская структура композитных полотен позволяет сохранить проектную толщину тонкого клеевого шва, удерживая теплопроводность стены на расчетном уровне.
Композитная сетка закладывается в каждый 3-й или 4-й ряд кладки (через каждые 500–600 мм по высоте), а также в обязательном порядке под подоконными проемами и в зонах опирания перемычек. Полотно укладывается с отступом от лицевой грани блока на 10–15 мм и полностью покрывается клеевым или цементно-песчаным раствором для обеспечения надежного сцепления с телом блоков.
Типичные ошибки при закупке и монтаже композитной сетки
Несмотря на технологичность материала, нарушение регламентов монтажа нивелирует прочностные преимущества полимерного армирования. На строительных площадках Казахстана регулярно фиксируются следующие ошибки:
- Укладка сетки непосредственно на основание: если сетка лежит на пленке или утеплителе под тяжестью заливаемой смеси, она не работает в растянутой зоне монолита. Арматура начинает воспринимать нагрузки только тогда, когда она полностью окружена бетоном со всех сторон.
- Попытка замены рабочей арматуры в плитах перекрытий: низкий модуль упругости стеклопластика делает недопустимым его использование в качестве основной рабочей продольной арматуры в несущих балках, фундаментных плитах и монолитных перекрытиях без специального преднапряжения. Конструкция получит недопустимый прогиб задолго до исчерпания предела прочности композита на разрыв. Для тяжелонагруженных уличных плит, таких как армирование заезда под автомобиль, предпочтение отдается стальным материалам либо комбинированным схемам.
- Недостаточный перехлест полотен: соединение рулонов «стык в стык» без перекрытия ячеек приводит к образованию сквозных температурных и усадочных трещин вдоль линии стыка.
- Раскрой открытым огнем: резка композита газовым резаком или сваркой разрушает полимерную матрицу на десятки сантиметров вглубь полотна. Резать композитную сетку следует только угловой шлифмашиной с абразивным диском по камню/металлу или болторезами.
- Закупка несертифицированного материала без защитного сцепного слоя: гладкие стеклопластиковые прутки без песчаного напыления или спиральной обмотки обладают низким коэффициентом анкеровки в бетоне и могут проскальзывать в цементном камне при пиковых нагрузках.
Вопросы и ответы по применению композитной сетки
Можно ли использовать композитную сетку в цементно-песчаной полусухой стяжке?
Да, композитная сетка с ячейкой 50х50 или 100х100 мм идеально подходит для полусухой стяжки. Она предотвращает усадочное растрескивание жесткого раствора и не подвержена коррозии при испарении поровой влаги. Главное условие — укладывать сетку в нижней трети толщины стяжки на фиксаторы.
Как стеклопластиковая сетка переносит отрицательные температуры зимой в Казахстане?
Температурный диапазон эксплуатации качественного стеклопластика на эпоксидном связующем составляет от -70°C до +100°C. Коэффициент линейного температурного расширения стеклопластика (9–12·10⁻⁶ 1/°C) практически идентичен коэффициенту бетона (10·10⁻⁶ 1/°C), что исключает внутренние микронапряжения при резких перепадах температур.
Чем связывать между собой карты и рулоны композитной сетки?
Для фиксации перехлестов полотен используются стандартные пластиковые кабельные стяжки (хомуты) либо вязальная отожженная проволока диаметром 1,0–1,2 мм. Использование пластиковых хомутов предпочтительнее, так как они полностью исключают присутствие корродирующего металла в стяжке.
Сколько весит рулон композитной сетки и поместится ли он в легковой автомобиль?
Стандартный рулон сетки с ячейкой 100х100 мм из прутка Ø 3 мм длиной 50 метров и шириной 1 метр весит около 15–18 кг и имеет диаметр в скрутке около 40–50 см. В багажник или салон легкового универсала легко помещается до 200–300 м² материала, что позволяет сэкономить на заказе грузового транспорта.
Что взять с собой к закупке
При расчете объема стеклопластиковой сетки для стяжки пола или кладки стен закладывайте запас в 10–12% на перехлесты рулонов и подрезку в углах помещений. Для полноценного монтажного узла в спецификацию закупки обязательно включаются:
- Стеклопластиковая композитная сетка требуемой ячейки (50х50 мм для тонких наливных стяжек до 40 мм; 100х100 мм для стандартных стяжек 50–80 мм; полосы 150–250 мм для блочной кладки);
- Пластиковые фиксаторы защитного слоя («стульчики» или «опоры на сыпучие грунты») из расчета 4–6 штук на 1 м² площади пола;
- Нейлоновые стяжки (длиной 150–200 мм) для связки полотен и фиксации труб теплого пола;
- Средства индивидуальной защиты: плотные прорезиненные перчатки, защитные очки и респиратор типа «лепесток» для защиты дыхательных путей от мелкодисперсной стекловолоконной пыли при раскрое полотен дисковым инструментом.
