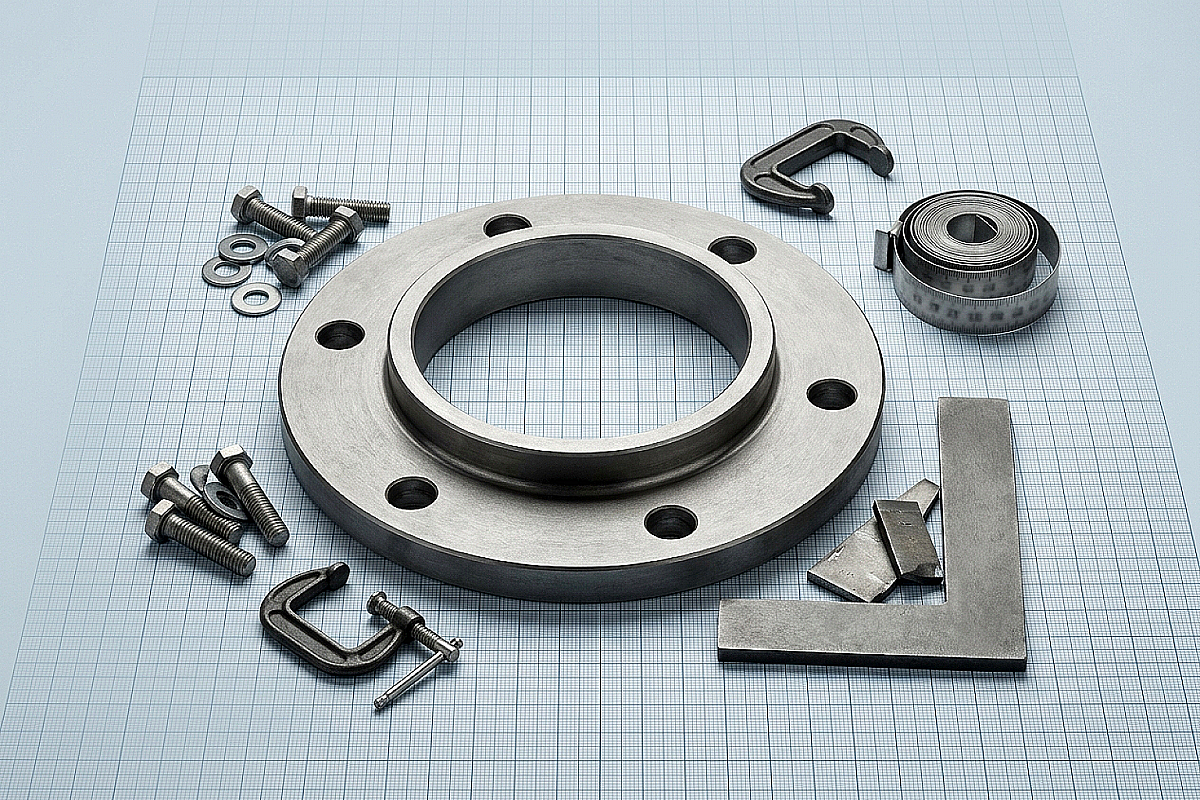

Фланцы свободные на приварном кольце: технический гид для монтажника

При комплектации инженерных систем в Казахстане снабженцы часто отдают предпочтение классическим плоским фланцам, забывая о существовании более технологичных решений. Фланец стальной свободный на приварном кольце (Тип 02 по ГОСТ 33259-2015) — это составная конструкция, которая радикально упрощает жизнь монтажным бригадам, особенно на объектах со сложной геометрией трубопровода или в условиях сейсмической активности Алматинского региона.

Конструктивные особенности и принцип работы

В отличие от монолитного воротникового или плоского фланца, свободный вариант состоит из двух независимых частей: самого фланца (кольца с болтовыми отверстиями) и приварного кольца, которое служит упором. Фланец надевается на трубу, после чего к торцу трубы приваривается кольцо. Такая схема позволяет основному телу фланца свободно вращаться вокруг трубы до момента затяжки болтов.

В условиях работы в Алматы, где монтаж часто ведется в узких технологических нишах, возможность «поймать» соосность отверстий задвижки и ответного фланца без переварки всего узла экономит до 40% времени монтажа. Кроме того, свободные фланцы незаменимы при использовании труб из нержавеющей стали или цветных металлов: вы можете приварить кольцо из дорогого сплава, а сам прижимной фланец использовать из обычной углеродистой стали, что значительно снижает смету объекта.

Технические характеристики по ГОСТ 33259-2015

Современный межгосударственный стандарт классифицирует свободные фланцы как Тип 02. Важно понимать, что при заказе на склад АТЛАНТ МАРКЕТ необходимо указывать не только диаметр (Ду) и давление (Ру), но и исполнение уплотнительной поверхности кольца. Именно кольцо определяет герметичность стыка, в то время как фланец лишь передает механическое усилие.

Типичные ошибки при выборе и закупке в Алматы

Первая и самая частая ошибка — игнорирование давления. Свободные фланцы Типа 02 ограничены рабочим давлением в 25 бар. Для магистральных линий с давлением Ру 40 и выше в предгорных районах Алматы необходимо использовать только воротниковые фланцы (Тип 11). Попытка применить свободный фланец на высоком давлении приведет к деформации приварного кольца и разгерметизации узла.

Вторая ошибка — неправильный подбор пары «кольцо-фланец». Внутренний диаметр свободного фланца должен быть чуть больше наружного диаметра трубы, но меньше наружного диаметра приварного кольца. В ATLANT MARKET мы всегда проверяем совместимость этих элементов перед отгрузкой, чтобы исключить ситуацию, когда фланец «проскакивает» через упорное кольцо при затяжке.

Особенности монтажа в сейсмоактивных зонах

Алматы относится к 9-балльной сейсмической зоне, что накладывает требования к вибрационной стойкости соединений. Свободный фланец за счет своей двухсоставной структуры лучше справляется с микровибрациями от насосного оборудования, чем жестко приваренный плоский фланец. Однако для обеспечения долговечности обязательно использование качественных прокладок из паронита ПОН-Б или ТРГ (терморасширенного графита), которые компенсируют возможные осевые смещения.

Что взять с собой к закупке

Перед тем как отправить заявку менеджеру АТЛАНТ МАРКЕТ, убедитесь, что в вашей спецификации учтены все компоненты узла. Свободный фланец требует обязательной комплектации приварным кольцом того же диаметра. Также не забудьте про метизы: болты или шпильки должны иметь класс прочности не ниже 5.8 для систем водоснабжения и 8.8 для ответственных технологических линий. Доставка по Алматы, Каскелену и Талдыкоргану осуществляется собственным транспортом компании, что гарантирует сохранность геометрии фланцев при перевозке.
