При замене деревянных перекрытий на стальные или возведении новых пролетов в кирпичных домах Алматы снабженцы и частные застройщики часто совершают одну и ту же ошибку: укладывают стальной двутавр непосредственно на кирпич. Несмотря на колоссальную прочность стали, кирпичная кладка обладает ограниченным сопротивлением на смятие. Под точечной нагрузкой от балки кирпич начинает крошиться, что ведет к просадке перекрытия, заклиниванию дверей и появлению трещин на фасаде. Чтобы избежать аварийной ситуации, необходимо использовать распределительные узлы — опорные подушки.
Зачем нужна стальная опорная пластина и как она работает

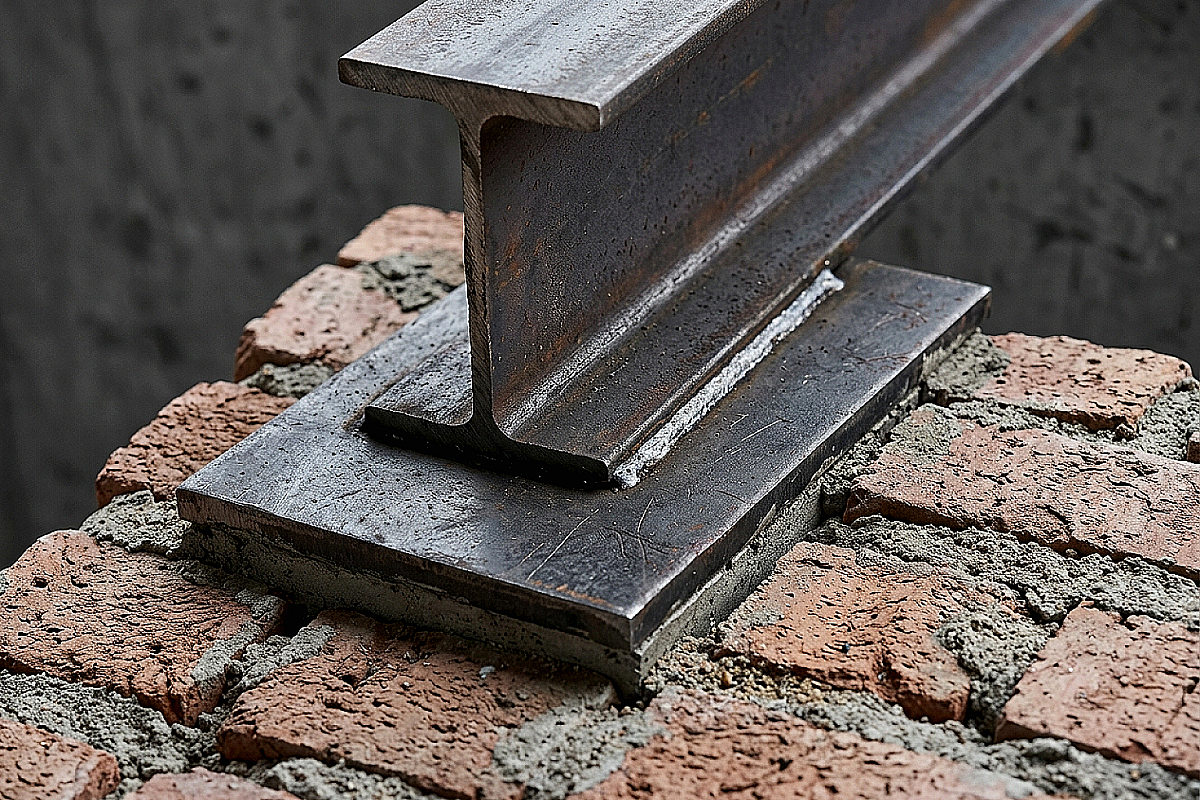

Основная задача опорной пластины (подушки) — увеличить площадь передачи нагрузки от узкого ребра двутавра на широкую поверхность стены. Если подошва балки шириной 100 мм просто ляжет на стену, давление будет сконцентрировано на малом участке. Стальной лист толщиной от 10 до 20 мм перераспределяет это усилие под углом примерно 45 градусов, вовлекая в работу гораздо больший объем кладки.
В условиях Алматинского региона, где сейсмическая активность обязывает учитывать не только вертикальный вес, но и горизонтальные сдвиги, опорный узел становится связующим звеном. Пластина должна быть жестко заанкерена в стену или приварена к выпускам арматуры сейсмопояса. Это предотвращает «выскальзывание» балки из гнезда при подземных толчках. В компании ATLANT MARKET вы можете не только приобрести балки, но и заказать нарезку листового металла для изготовления опорных узлов по вашим размерам.
При выборе толщины пластины следует ориентироваться на расчетный пролет. Для балок длиной до 4 метров обычно достаточно листа 10–12 мм. Если пролет превышает 6 метров или используется широкополочный двутавр (серия Ш), толщину пластины увеличивают до 16–20 мм, чтобы исключить её изгиб под краями балки.
Расчет площади опирания и выбор марки стали
Для корректного подбора размера опорной подушки необходимо знать марку кирпича. В массовом строительстве Казахстана чаще всего используется кирпич марок М75, М100 или М150. Расчетное сопротивление кладки на смятие (Rj) для кирпича М100 составляет примерно 1,5–2,0 МПа. Это означает, что на каждый квадратный сантиметр стены можно передать не более 15–20 кг нагрузки.
Стандартный размер опорной пластины для частного дома в Алматы — 250х250 мм или 300х300 мм. Это позволяет распределить нагрузку от балки весом в несколько тонн на безопасную площадь. Важно использовать горячекатаный лист из углеродистой стали марки Ст3пс или Ст3сп5 (ГОСТ 19903-74). Эта сталь отлично сваривается, что критично для фиксации балки к опоре.
- Глубина заделки: для несущих стен минимальное опирание двутавра составляет 200–250 мм.
- Растворная постель: пластина укладывается на слой цементно-песчаного раствора М150 или выше для выравнивания горизонта.
- Анкеровка: использование химических или распорных анкеров для фиксации пластины к кирпичу перед установкой балки.
Технология монтажа: пошаговое руководство для сейсмозоны
Монтаж начинается с подготовки ниши в кирпичной стене. Ниша должна быть на 50–100 мм шире и выше балки, чтобы обеспечить возможность маневра при установке и последующую зачеканку. Дно ниши выравнивается, после чего на свежий раствор укладывается стальная опорная пластина. Крайне важно выставить все пластины в одном горизонте с помощью лазерного уровня, иначе перекрытие будет иметь перекос.
После набора прочности раствором (минимум 3 дня) производится укладка двутавра. В условиях Алматы рекомендуется приваривать подошву балки к опорной пластине прерывистым швом. Это создаст жесткий диск перекрытия, необходимый для сейсмостойкости здания. Однако один конец балки в длинных пролетах (более 9 метров) иногда оставляют свободным для температурной компенсации, используя овальные отверстия под болты.
| Тип опоры | Эффективность распределения | Риск разрушения кладки | Сфера применения в РК |
|---|---|---|---|
| Без пластины (напрямую) | Низкая (точечная) | Критический | Не допускается |
| Стальная пластина 10-20 мм | Высокая | Минимальный | ИЖС, частное строительство |
| Бетонная подушка + сталь | Максимальная | Отсутствует | Промышленные объекты, ТЦ |
Можно ли использовать кусок уголка вместо цельной пластины?
Использовать обрезки уголка не рекомендуется. Уголок имеет меньшую площадь контакта и может деформироваться под нагрузкой. Для надежного узла следует использовать плоский горячекатаный лист толщиной от 10 мм.
Нужно ли красить опорную пластину перед установкой?
Да, пластину необходимо покрыть антикоррозийным грунтом (например, ГФ-021), за исключением мест, где будет производиться сварка. Это защитит металл от конденсата внутри стены.
Что делать, если кирпич под опорой уже начал крошиться?
Необходимо демонтировать балку, разобрать поврежденный участок кладки на 2-3 ряда вниз и залить монолитную бетонную подушку с армированием, на которую затем установится стальная пластина.
Итог: что взять с собой к закупке
Для создания надежного опорного узла вам потребуется комплект материалов, который лучше заказать одной доставкой с металлобазы в Алматы. Помимо самого стального двутавра, обязательно включите в спецификацию стальной лист (Ст3) толщиной 12–16 мм для нарезки пластин, электроды для сварки и анкерные болты. Помните, что правильное опирание на кирпич — это залог того, что ваше перекрытие не даст усадку и выдержит любые сейсмические испытания, характерные для нашего региона. При реализации сложных проектов, таких как антресольный этаж, расчет опорных узлов должен быть подтвержден инженерным проектом.
