Гибка труб ВГП: правила, методы и технические нюансы монтажа

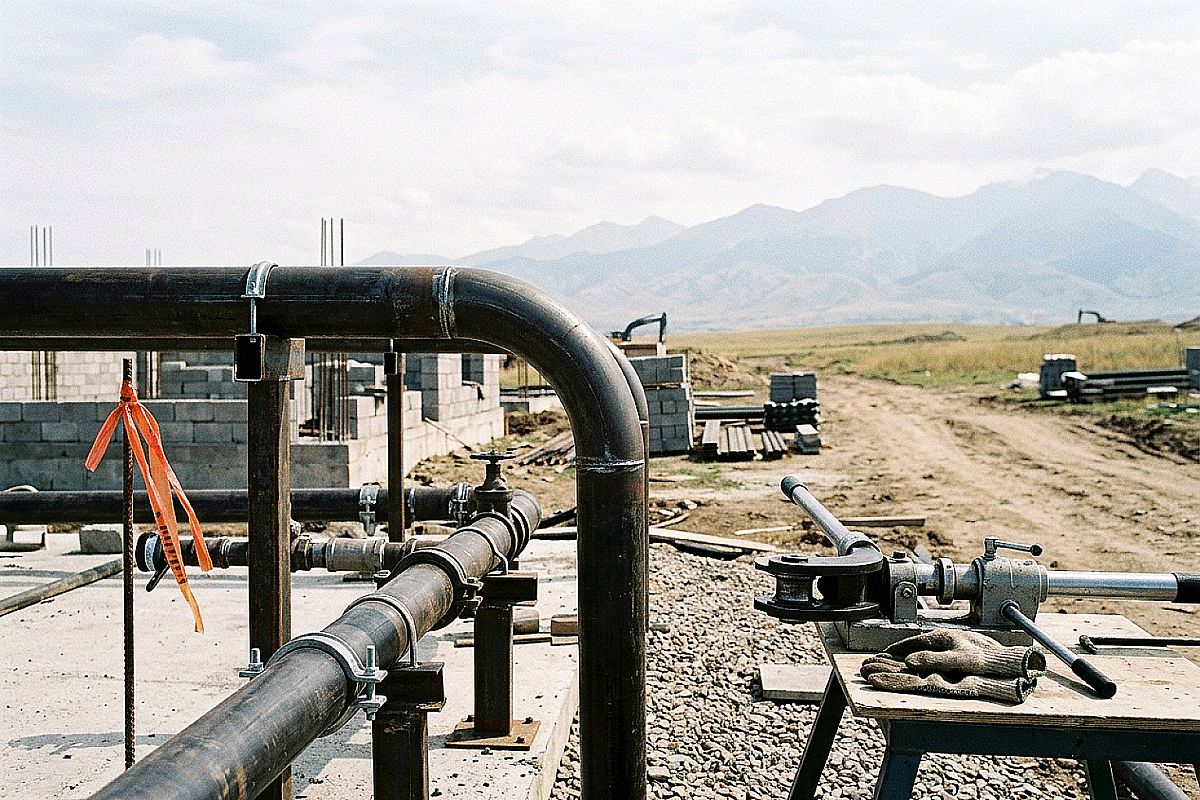

При монтаже систем отопления, водоснабжения или газораспределения в жилых и промышленных объектах Алматы монтажники часто сталкиваются с необходимостью изменения направления трубопровода. Использование готовых отводов не всегда оправдано: это лишние сварные швы, дополнительные затраты и риск протечек. Профессиональная гибка трубы ВГП позволяет создать эстетичную и надежную конструкцию, сохранив монолитность металла. Однако сталь — материал капризный, и без знания физики процесса на месте гиба легко получить «гофру» или разрыв стенки.

Методы гибки труб ВГП: холодный и горячий способы

Выбор метода зависит от диаметра трубы (Ду), толщины её стенки и имеющегося оборудования. В условиях строительной площадки в Казахстане применяются два основных подхода.

Холодная гибка подходит для труб малого и среднего диаметра (до Ду 25–32). Она выполняется с помощью ручных или гидравлических трубогибов. Главное преимущество — отсутствие термического воздействия, что сохраняет структуру металла. Однако при холодной гибке возникают значительные внутренние напряжения, поэтому крайне важно соблюдать минимально допустимые радиусы, чтобы не допустить критического истончения внешней стенки.

Горячая гибка применяется для труб больших диаметров или при необходимости создания крутых поворотов. Место будущего изгиба разогревают до температуры 800–900°C (светло-вишневый цвет). Перегрев до белого каления опасен — сталь «выгорает», становится хрупкой и теряет прочность. Важным нюансом горячего метода является использование плотной набивки сухим кварцевым песком, который предотвращает сплющивание трубы и образование морщин («гофры») на внутренней стороне дуги.

Минимальные радиусы изгиба по ГОСТ 3262-75 и нормы СН РК

Основная ошибка неопытных мастеров в Алматы — попытка согнуть трубу по слишком малому радиусу. Это приводит к тому, что металл на внешней стороне дуги растягивается выше предела текучести. Согласно техническим регламентам, для стальных водогазопроводных труб приняты следующие нормы радиуса гиба (R):

• при холодной гибке: R ≥ 4 * Dн (где Dн — наружный диаметр трубы);
• при горячей гибке: R ≥ 3 * Dн;
• для труб, используемых в газопроводах, требования жестче — радиус должен быть не менее 5-6 диаметров.

Несоблюдение этих параметров в сейсмоактивной зоне, такой как Алматинская область, недопустимо. При подземных толчках или сезонных колебаниях температур трубы испытывают динамические нагрузки, и перенапряженный металл в месте неправильного гиба станет первой точкой разрыва.

Таблица: Зависимость радиуса гиба от диаметра трубы ВГП

Типичные ошибки: почему труба сплющивается или трескается

Первая причина брака — использование труб с заниженной толщиной стенки («недокат»). При попытке согнуть такую трубу на ручном станке стенка просто «схлопывается», превращая круглое сечение в эллипс. Снабженцам в Алматы рекомендуется закупать трубы ВГП с «усиленной» или «обыкновенной» стенкой, соответствующие полному весу по ГОСТ, чтобы обеспечить технологический запас для деформации.

Вторая проблема — отсутствие смазки или неправильный подбор башмака (пуансона) в трубогибе. Если канавка в инструменте шире диаметра трубы, она не будет удерживать боковые стенки от расползания, и труба сплющится. Для качественного монтажа на объектах АТЛАНТ МАРКЕТ мы рекомендуем использовать только калиброванный инструмент под конкретный Ду.

Третья ошибка при горячей гибке — использование влажного песка. При нагреве влага мгновенно превращается в пар, создавая избыточное давление внутри трубы, что может привести к взрывному выбросу пробок. Песок должен быть просеянным, сухим и плотно утрамбованным простукиванием киянкой.

Итог: что взять с собой к закупке

Для успешного монтажа колен и обводов из труб ВГП на объекте в Алматы, Каскелене или Талдыкоргане, важно начинать с качественного сырья. Труба должна иметь ровный сварной шов без наплывов и соответствовать ГОСТ 3262-75 по массе погонного метра. ATLANT MARKET поставляет металлопрокат с проверенной геометрией, который выдерживает технологическую гибку без образования дефектов.
