Эксплуатация щебеночных карьеров, песчано-гравийных разработок и дробильно-сортировочных комплексов (ДСК) в Алматинской области — в районах Каскелена, Конаева, Талгара и Первомайских карьеров — сопряжена с интенсивным пылеобразованием при дроблении, грохочении и пересыпке породы. В условиях ужесточения экологического контроля по Экологическому кодексу Республики Казахстан отсутствие эффективного локального пылеподавления приводит к штрафам департамента экологии и предписаниям на приостановку работы дробильных установок. Попытки смонтировать разводку орошения из полиэтиленовых (ПНД) или полипропиленовых труб на вибрирующих рамах грохотов и вблизи щековых дробилок неизбежно оборачиваются срезом пластиковых фитингов летящими камнями, оплавлением от горячих двигателей и перетиранием стенок от непрерывной вибрации.
Стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 усиленной и обыкновенной серии выступает базовым конструкционным материалом для коллекторов и распределительных рам орошения. Металлический профиль с толщиной стенки 2,8–4,5 мм сохраняет форму при постоянных динамических нагрузках с частотой 15–25 Гц, выдерживает рабочее гидростатическое давление до 1,6–2,5 МПа и не разрушается при случайных ударах отлетающих фракций скальной породы размером 40–120 мм.
Гидравлический расчет коллекторов пылеподавления: выбор Ду 15–50 и рабочего напора
Эффективность связывания пылевых частиц размером от 10 до 100 мкм зависит от дисперсности факела распыла. Для узлов первичного дробления применяют форсунки крупнокапельного факела (давление 0,3–0,6 МПа), а для пересыпных лотков ленточных конвейеров и конусных дробилок мелкого дробления — туманообразующие форсунки высокого давления (1,0–2,0 МПа). Неправильный подбор диаметра разводящей стальной трубы приводит к потере давления на тупиковых форсунках, из-за чего вместо тонкодисперсного облака вода вытекает крупными струями, заливая грохоты и налипая на решета.
При гидравлическом расчете линейную скорость движения технической воды внутри трубы ВГП принимают в диапазоне 1,2–1,8 м/с. Занижение диаметра разгоняет поток выше 2,5 м/с, что резко усиливает гидроабразивный износ внутренней стенки трубы при заборе осветленной воды из карьерных прудов-отстойников. Согласно техническим нормативам, для каждого диаметра водогазопроводного проката существует предельное количество подключаемых распылителей:
- Труба ВГП Ду 15 (1/2″, стенка 2,8–3,2 мм): локальные рожки и рамки на 2–4 форсунки с расходом 1,5–3,5 л/мин на точку;
- Труба ВГП Ду 20 и Ду 25 (3/4″ и 1″, стенка 2,8–3,2 мм): распределительные ветки вдоль пересыпных рукавов на 4–8 форсунок;
- Труба ВГП Ду 32 и Ду 40 (1 1/4″ и 1 1/2″, стенка 3,2–3,5 мм): магистральные плети для орошения щековых дробилок и бункеров-питателей с расходом до 60–90 л/мин;
- Труба ВГП Ду 50 (2″, стенка 3,5–4,0 мм): общий напорный стояк от насосной станции до верхних технологических отметок сортировочного узла.
Перед монтажом и закупкой проката снабженцу важно учитывать сортамент и допуски по толщине стенки, регламентированные в классификации толщины стенок труб ВГП по ГОСТ 3262-75, чтобы исключить закупку облегченного проката под высокое давление насосов.
Специфика монтажа на виброгрохотах и дробилках: виброразвязка и защита форсунок
Главным разрушающим фактором для трубопроводов на ДСК является знакопеременная вибрация. При жестком приваривании стальной трубы к корпусу виброгрохота сварной шов испытывает усталостные напряжения и дает трещину в околошовной зоне уже через 100–150 моточасов работы. Коллектор пылеподавления должен монтироваться на неподвижных конструкциях технологической эстакады или каркаса укрытия, а подвод воды к подвижным узлам выполняется через гибкие рукава высокого давления (РВД) в металлической оплетке.
Для установки распылительных форсунок в тело стальной трубы ВГП ввариваются точеные резьбовые бобышки или полусгоны с цилиндрической трубной резьбой G 1/4″ или G 1/2″. Шаг между форсунками на конвейерных пересыпках составляет 300–450 мм с направлением факела навстречу падающему потоку щебня под углом 45 градусов. Над самими форсунками обязательно приваривается козырек из неравнополочного уголка или отрезка швеллера, защищающий резьбовой узел и форсунку от прямого удара рикошетящих камней.

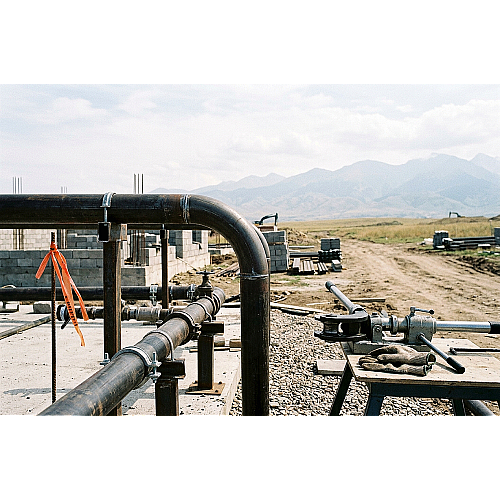

При формировании поворотов распределительных рамок на объекте рекомендуется избегать лишних сварных стыков, используя заводскую гибку хлыстов по правилам технологии гибки труб ВГП без заломов, что обеспечивает минимальное гидравлическое сопротивление и исключает застойные зоны для песчаного шлама.
Сравнительный расчет параметров труб ВГП для узлов пылеподавления ДСК
В таблице ниже сведены рабочие параметры стальных водогазопроводных труб для различных технологических зон дробильно-сортировочного комплекса при круглогодичной эксплуатации в Казахстане.
| Технологический узел ДСК | Рекомендуемый диаметр трубы ВГП | Серия стенки по ГОСТ 3262-75 | Рабочее давление, МПа | Тип распылителей и факела | Способ крепления и защиты |
|---|---|---|---|---|---|
| Приемный бункер и пластинчатый питатель | Ду 40 – Ду 50 (48,0–60,0 мм) | Обыкновенная (3,5 мм) | 0,4 – 0,6 | Полноконусные форсунки 120° (грубый факел) | Крепление на жесткие неподвижные балки бункера |
| Щековая / роторная дробилка (загрузочный зев) | Ду 32 – Ду 40 (42,3–48,0 мм) | Усиленная (4,0 мм) | 0,6 – 1,0 | Плоскоструйные форсунки (веерное полотно) | Защитный экран из швеллера против осколков |
| Виброгрохот (орошение ярусов сит) | Ду 25 – Ду 32 (33,5–42,3 мм) | Усиленная (3,2–4,0 мм) | 0,3 – 0,5 | Форсунки «водяная штора» самопромывные | Виброразвязка РВД длиной не менее 800 мм |
| Узлы пересыпки ленточных конвейеров | Ду 20 – Ду 25 (26,8–33,5 мм) | Обыкновенная (2,8–3,2 мм) | 0,8 – 1,6 | Туманообразователи мелкодисперсные | Монтаж внутри аспирационного укрытия лотка |
| Разгрузочная течка готовой фракции в конус | Ду 15 – Ду 20 (21,3–26,8 мм) | Обыкновенная (2,8 мм) | 0,6 – 1,0 | Конические форсунки кругового факела | Съемная гребенка на хомутовых подвесах |
Для предотвращения внутренней коррозии при работе с высокоминерализованной водой из карьерных дренажей закупщики часто сравнивают экономику черного и оцинкованного металла. Подробное сопоставление ресурса приведено в материале о сравнении оцинкованных и черных труб ВГП.
Зимняя эксплуатация в Казахстане: организация самотечного дренажа и продувка сжатым воздухом
Резко континентальный климат Алматинской области с ночными заморозками до −20…−28 °C делает системы водяного пылеподавления уязвимыми к размораживанию. Замерзание воды внутри заполненной трубы ВГП диаметром 25–50 мм при закрытых форсунках приводит к продольному разрыву тела трубы по шву в течение 3–4 часов простоя ДСК. Для безаварийной зимней консервации и межсменного слива технологический коллектор проектируется с соблюдением обязательных правил:
- Уклон горизонтальных участков: все разводящие плечи монтируются со строгим уклоном не менее 0,015–0,02 (15–20 мм на 1 метр длины) в сторону низших точек слива;
- Автоматические дренажные клапаны: в нижних точках каждого контура устанавливаются нормально открытые гравитационные клапаны, которые закрываются только при наличии давления воды в системе и автоматически сбрасывают остатки жидкости при остановке питающего насоса;
- Узел продувки сжатым воздухом: в верхней точке напорного коллектора через обратный клапан и шаровой кран организуется врезка от общекарьерной пневмолинии компрессора (давление 0,6 МПа), позволяющая за 60 секунд полностью продуть все форсунки и стояки по окончании рабочей смены.
Перед вводом смонтированной системы в эксплуатацию на объекте проводят испытания на герметичность по регламентам опрессовки стальных труб ВГП повышенным давлением, подтверждая отсутствие течей на резьбах и сварных швах форсуночных бобышек.
Часто задаваемые вопросы
Почему для систем пылеподавления на ДСК не используют трубы ПЭ-100 или полипропилен?
Полимерные трубы обладают высоким коэффициентом линейного расширения и низкой ударной вязкостью при отрицательных температурах. На дробильно-сортировочном комплексе падающие камни фракции 20–70 мм мгновенно пробивают полиэтиленовую стенку, а высокочастотная вибрация рам ослабляет компрессионные и паяные фитинги. Стальная труба ВГП обеспечивает необходимую механическую жесткость конструкции и служит защитным барьером для самих распылителей.
Какую серию труб ВГП выбрать для дробилок — обыкновенную или усиленную?
Для обвязки щековых и конусных дробилок, а также рам виброгрохотов рекомендуется закупать усиленную серию труб ВГП по ГОСТ 3262-75 (толщина стенки для Ду 25 составляет 4,0 мм против 3,2 мм у обыкновенной). Увеличенная толщина стенки компенсирует гидроабразивный износ от взвешенных частиц в оборотной карьерной воде и обеспечивает многократный запас прочности при циклической вибрации.
Как защитить форсунки малого сечения от забивания шламом из отстойников?
На входе в напорный коллектор пылеподавления устанавливают дублированный сетчатый фильтр грубой и тонкой очистки с размером ячейки 100–150 мкм и байпасной линией для промывки без остановки ДСК. Диаметр подводящей трубы ВГП выбирают не менее Ду 32, чтобы исключить падение давления на фильтрующем элементе.
Требуется ли подогрев труб греющим кабелем при зимней работе?
При непрерывной работе в морозы до −10 °C постоянный поток воды не замерзает, но на периоды пауз и пересменок требуется либо полный автоматический самотечный дренаж с пневмопродувкой, либо укладка саморегулирующегося кабеля мощностью 25–30 Вт/м под слой минераловатной или пенополиуретановой скорлупы с защитным металлическим кожухом.
Что взять с собой к закупке
Для безошибочной комплектации системы пылеподавления на дробильно-сортировочном предприятии снабженцу необходимо подготовить спецификацию с указанием точных параметров металлопроката:
- Трубы стальные водогазопроводные по ГОСТ 3262-75 (Ду 15, 20, 25, 32, 50) обыкновенной или усиленной серии с сертификатами соответствия завода-изготовителя;
- Точеные стальные полусгоны и резьбовые бобышки под резьбу G 1/4″–G 1/2″ для приварки форсуночных постов;
- Защитный фасонный металлопрокат (уголок стальной равнополочный или швеллер) для изготовления антиударных козырьков над форсунками;
- Полнопроходные запорные краны и автоматические сливные клапаны для узлов зимнего дренажа.
Компания ATLANT MARKET поставляет сертифицированные стальные трубы ВГП по ГОСТ 3262-75 любых диаметров со склада в Алматы, осуществляет нарезку металлопроката в размер и организует оперативную доставку партий автотранспортом на карьеры и производственные площадки Алматинской области, а также через филиалы в Каскелене и Талдыкоргане.
