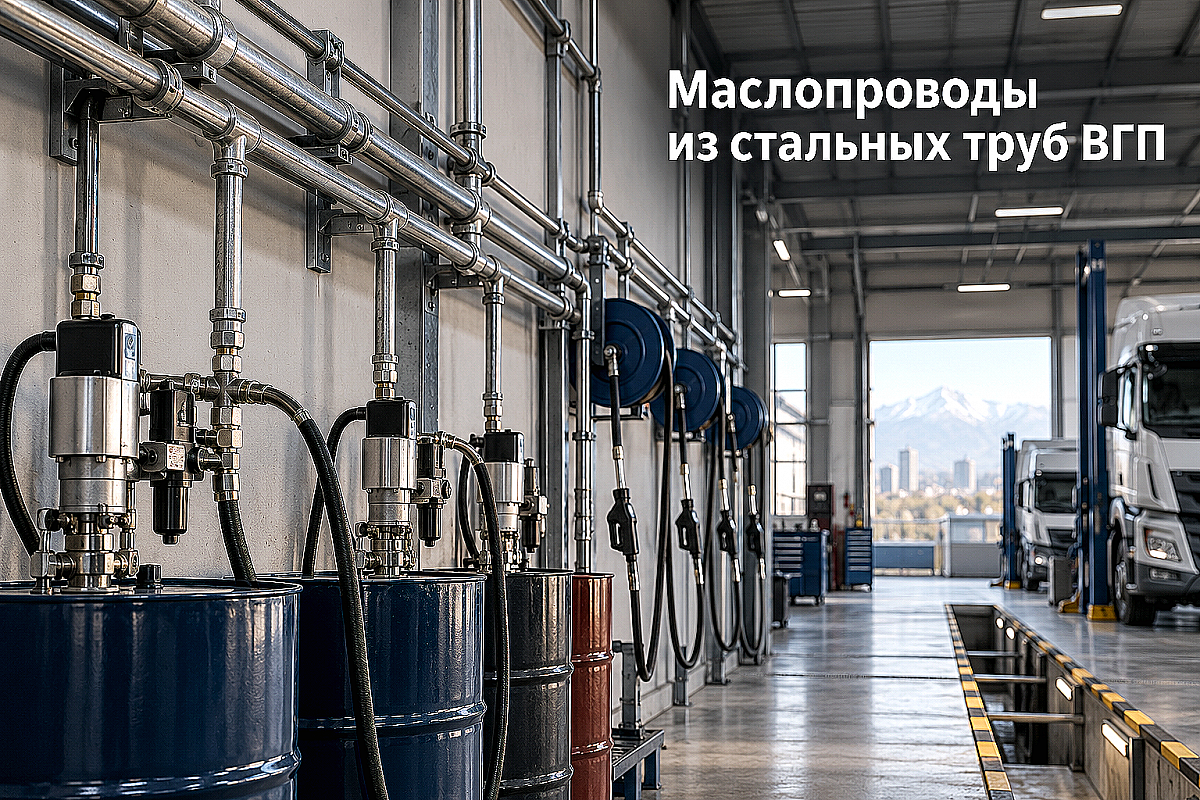

Ручная переноска бочек и заправка техники переносными нагнетателями на крупных СТО, автотранспортных предприятиях и ремонтных базах спецтехники в Алматы и регионах Казахстана приводит к потерям смазочных материалов, загрязнению рабочих зон и затягиванию времени сервисного обслуживания. Централизованная система маслораздачи решает эту проблему: пневматические насосы подают масло из единого склада ГСМ по стальной магистрали непосредственно на раздаточные катушки в смотровых ямах или на постах техобслуживания. Однако проектирование маслопровода сопряжено с гидродинамическими перегрузками: высоковязкая среда в сочетании с импульсным давлением пневмонасосов с коэффициентом сжатия 3:1 или 5:1 требует точного подбора толщины стенки металлопроката и исключения зауженных участков.
Использование случайных тонкостенных шовных труб или пластиковых коммуникаций на маслопроводах категорически запрещено правилами промышленной и пожарной безопасности. При резком отсекании потока курком раздаточного пистолета в жестком контуре возникает гидродинамический удар с пиковым скачком давления до 3,5–5,0 МПа (35–50 бар), способный разорвать тонкий металл или сорвать фитинги. Стальная водогазопроводная труба (ВГП) усиленной серии по ГОСТ 3262-75 с толщиной стенки от 3,2 до 4,5 мм выступает базовым стандартом для прокладки напорных маслопроводов благодаря высокой циклической прочности и стойкости к гидроударам.
Гидравлический расчет маслопроводов: учет кинематической вязкости масел (ISO VG) и скорости потока
Главная сложность при транспортировке смазочных материалов — высокая динамическая и кинематическая вязкость рабочей среды, которая многократно возрастает при падении температуры в неотапливаемых складах ГСМ или ремонтных боксах в зимний период. Если вода или дизельное топливо движутся в турбулентном режиме с минимальным трением о стенки, то моторные (SAE 5W-40, 15W-40), трансмиссионные (SAE 80W-90, 85W-140) и гидравлические масла (ISO VG 32, 46, 68) перемещаются в строго ламинарном режиме с колоссальными потерями напора по длине трассы.
Для исключения эффекта «масляного голодания» раздаточного пистолета внутренний диаметр напорной трубы ВГП рассчитывается по допустимой скорости движения потока. Согласно технологическим нормативам сервисных станций, линейная скорость вязкого масла в напорной магистрали не должна превышать 1,0–1,5 м/с, а на всасывающем тракте насоса — не более 0,5–0,8 м/с. Превышение этих значений приводит к кавитации в клапанных узлах насоса, перегреву масла и падению производительности раздаточного поста ниже 2–3 литров в минуту.
Формула расчета внутреннего диаметра трубопровода:
d = √( (4 · Q) / (π · v) ), где Q — секундный объемный расход масла (м³/с), а v — нормативная скорость потока (м/с). Для стандартной производительности маслораздаточного пистолета 10–15 л/мин при скорости 1,2 м/с расчетный внутренний диаметр составляет не менее 15–18 мм, что с учетом потерь на трение определяет применение труб ВГП Ду 20 (3/4") или Ду 25 (1") для моторных масел и Ду 25–32 (1"–1 1/4") для высоковязких трансмиссионных смазок при протяженности трассы до 30–50 метров.
Почему для маслораздачи выбирают усиленную серию труб ВГП по ГОСТ 3262-75
Пневматические поршневые насосы систем маслораздачи работают за счет мультипликации давления сжатого воздуха. При подаче в насос воздуха давлением 0,6–0,8 МПа (6–8 бар) от компрессорной станции насос с коэффициентом 3:1 развивает на выходе давление 1,8–2,4 МПа (18–24 бар), а насос 5:1 — до 3,0–4,0 МПа (30–40 бар). В моменты холостого хода поршня и при резком закрытии запорного клапана пиковое давление в замкнутом контуре кратковременно достигает предела прочности легких трубных серий.
Согласно ГОСТ 3262-75, стальные трубы ВГП классифицируются на три категории: легкие, обыкновенные и усиленные. Разница заключается в толщине стенки при идентичном наружном диаметре, что напрямую определяет способность металла сопротивляться разрыву и механическим повреждениям при нарезании резьбы под гидравлические фитинги.
- Легкая серия (стенка 2,5–3,0 мм): не применяется на напорных маслопроводах, так как при нарезании трубной цилиндрической резьбы G глубина канавки срезает до 45% толщины стенки, создавая аварийно опасное утонение в зоне максимальных напряжений.
- Обыкновенная серия (стенка 2,8–3,2 мм): допускается для коротких тупиковых ответвлений и линий моторных масел с насосами малой кратности (1:1 или 3:1) при рабочем давлении до 1,6–2,0 МПа.
- Усиленная серия (стенка 3,2–4,5 мм): обязательна для магистральных распределительных коллекторов, постов раздачи трансмиссионных масел и высотных участков разводки. Увеличенная масса металла гарантирует сохранение расчетной прочности после механической нарезки конической резьбы R (по ГОСТ 6211-81) и обеспечивает запас надежности при гидроударах.
На металлобазе ATLANT MARKET в Алматы и филиалах в Каскелене и Талдыкоргане представлен полный сортамент черных и оцинкованных труб ВГП усиленной серии по ГОСТ 3262-75 с возможностью нарезки в проектные размеры и комплектацией сертифицированным фасонным прокатом для монтажа сервисных станций.
Сравнительная таблица подбора диаметров труб ВГП под тип масла и протяженность трассы
Ниже приведены инженерные рекомендации по выбору условного прохода (Ду) стальных труб ВГП для систем централизованной маслораздачи при температуре эксплуатации в помещении +15…+22 °C и давлении пневмонасоса до 3,0 МПа:
| Тип смазочного материала | Вязкость при +40 °C (ISO VG / SAE) | Протяженность магистрали, м | Коэффициент сжатия насоса | Рекомендуемый размер трубы ВГП (ГОСТ 3262-75) | Толщина стенки усиленной серии, мм |
|---|---|---|---|---|---|
| Гидравлическое масло (HVI, HLP) | ISO VG 32 / 46 (32–46 сСт) | до 30 м | 3:1 (1,8–2,4 МПа) | Ду 15 (1/2", наружный 21,3 мм) | 3,2 |
| Гидравлическое масло (HVI, HLP) | ISO VG 46 / 68 (46–68 сСт) | 30–70 м | 3:1 / 5:1 (2,4–3,5 МПа) | Ду 20 (3/4", наружный 26,8 мм) | 3,2 |
| Моторное масло (легковое/грузовое) | SAE 5W-30 / 10W-40 (70–110 сСт) | до 25 м | 3:1 (1,8–2,4 МПа) | Ду 20 (3/4", наружный 26,8 мм) | 3,2 |
| Моторное масло (магистральное) | SAE 15W-40 / 20W-50 (110–160 сСт) | 25–60 м | 3:1 / 5:1 (2,4–3,5 МПа) | Ду 25 (1", наружный 33,5 мм) | 4,0 |
| Трансмиссионное масло (МКПП, редукторы) | SAE 75W-90 / 80W-90 (140–220 сСт) | до 30 м | 5:1 (3,0–4,0 МПа) | Ду 25 (1", наружный 33,5 мм) | 4,0 |
| Трансмиссионное масло (тяжелые мосты) | SAE 85W-140 (свыше 350 сСт) | 30–60 м | 5:1 (3,5–4,5 МПа) | Ду 32 (1 1/4", наружный 42,3 мм) | 4,0 |
| Отработанное масло (линия откачки) | Смешанная фракция со шламом | до 40 м | Диафрагменный 1:1 | Ду 32 / Ду 40 (1 1/4"–1 1/2") | 4,0 |
Правила монтажа, резьбовые сопряжения и защита от гидроударов при закрытии раздаточного пистолета
Монтаж трубопроводов высокого давления для масел требует соблюдения строгих технологических регламентов. Основной способ соединения труб ВГП на прямолинейных участках магистрали внутри сервисных цехов — электродуговая сварка с разделкой кромок либо использование конических резьбовых фитингов высокого давления из кованой стали на давление до 6,3 МПа (63 бар). Применение чугунных сантехнических уголков и тройников недопустимо из-за хрупкости серого чугуна при динамических гидроударах.
При сборке резьбовых узлов категорически запрещено использовать сантехнический сантехнический лен (паклю) и стандартную тонкую фум-ленту: микроволокна льна вымываются минеральным маслом и забивают электронные счетчики-расходомеры в пистолетах, а тонкий тефлон выдавливается давлением свыше 2,0 МПа. Герметизация стыков выполняется исключительно анаэробными гидравлическими герметиками высокой фиксации либо специальной плотной тефлоновой лентой для нефтепродуктов толщиной от 0,1 мм с обязательной протяжкой динамометрическим ключом.
Ключевые узлы безопасности маслораздаточной линии:
- Мембранный гаситель пульсаций (гидроаккумулятор): монтируется на выходе из каждого поршневого пневмонасоса. Объем демпфера 0,5–1,0 литра сглаживает скачки давления поршня и поглощает гидроудар при резком отпускании курка раздатчика.
- Сбросной предохранительный клапан: настраивается на давление 4,5–5,0 МПа со сбросной трубкой, выведенной обратно в расходную бочку или емкость с маслом. Клапан защищает систему от разрыва при температурном расширении запертого объема масла в летний зной Алматы.
- Уклон и дренаж: магистраль монтируется с уклоном не менее 0,005 (5 мм на 1 метр длины) в сторону сливного крана для возможности полного регламентного опорожнения и промывки контура при смене сорта масла.
- Опоры и виброразвязка: крепление труб ВГП к металлоконструкциям перекрытий выполняется на металлических хомутах с резиновой виброгасящей прокладкой с шагом не более 2,0–2,5 метров для предотвращения резонансных колебаний от работы компрессора и насосов, как описано в руководстве по монтажу пневмолиний из труб ВГП.
Часто задаваемые вопросы по монтажу маслопроводов из труб ВГП
Можно ли использовать оцинкованную трубу ВГП для моторных и гидравлических масел?
Для современных синтетических и полусинтетических моторных масел с высокоактивным пакетом присадок (моющие присадки на основе соединений кальция и магния, противоизносные присадки ZDDP) применение оцинкованных труб не рекомендуется. Химические компоненты присадок при контакте с цинком способны вступать в реакцию с образованием цинковых мыл и нерастворимых хлопьев, которые забивают масляные фильтры высокоточной техники. Для чистых масел применяется качественная черная труба ВГП усиленной серии с предварительной механической очисткой и промывкой, либо нержавеющий прокат, в то время как оцинкованные трубы идеально подходят для систем пожаротушения и сжатого воздуха.
Как защитить маслопровод от застывания масла в неотапливаемом складе зимой в Казахстане?
При падении температуры до −15…−25 °C кинематическая вязкость моторного масла 15W-40 и трансмиссионного 85W-140 возрастает в десятки раз, что полностью блокирует работу даже мощного пневмонасоса 5:1. Защита включает теплоизоляцию стальной трубы ВГП фольгированными цилиндрами из минеральной ваты толщиной 30–40 мм и прокладку вдоль нижней образующей трубы саморегулирующегося греющего кабеля взрывозащищенного исполнения мощностью 15–20 Вт/м с термостатом, настроенным на поддержание технологической температуры +18…+22 °C.
Какое испытательное давление требуется при опрессовке маслопровода перед запуском?
Согласно требованиям СНиП и отраслевых регламентов РК, гидравлические испытания маслопроводов проводятся тем же типом технологического масла или нейтральным гидравлическим маслом с давлением опрессовки, равным 1,5 от максимального рабочего давления системы. Если насос 5:1 развивает давление 3,5 МПа, испытательное давление опрессовщика составляет не менее 5,25 МПа (52,5 бар) с выдержкой под нагрузкой не менее 15 минут без падения стрелки манометра и визуальным осмотром всех сварных и резьбовых соединений.
Что взять с собой к закупке
Комплектация надежного маслопровода для автосервиса или карьерной базы требует закупки сертифицированной стальной трубы ВГП по ГОСТ 3262-75 усиленной категории с толщиной стенки 3,2–4,0 мм, стальных приварных или кованых резьбовых фитингов на высокое давление, а также комплекта опорных хомутов с эластомерными демпферами. Проверьте паспорт качества металлопроката на соответствие гидравлическому испытательному давлению завода-изготовителя (не менее 3,0 МПа для усиленной серии) и отсутствие внутренних наплывов грата. Заказывайте качественный металлопрокат с оперативной нарезкой в размер и доставкой по Алматы, Алматинской области и всему Казахстану в компании ATLANT MARKET.
