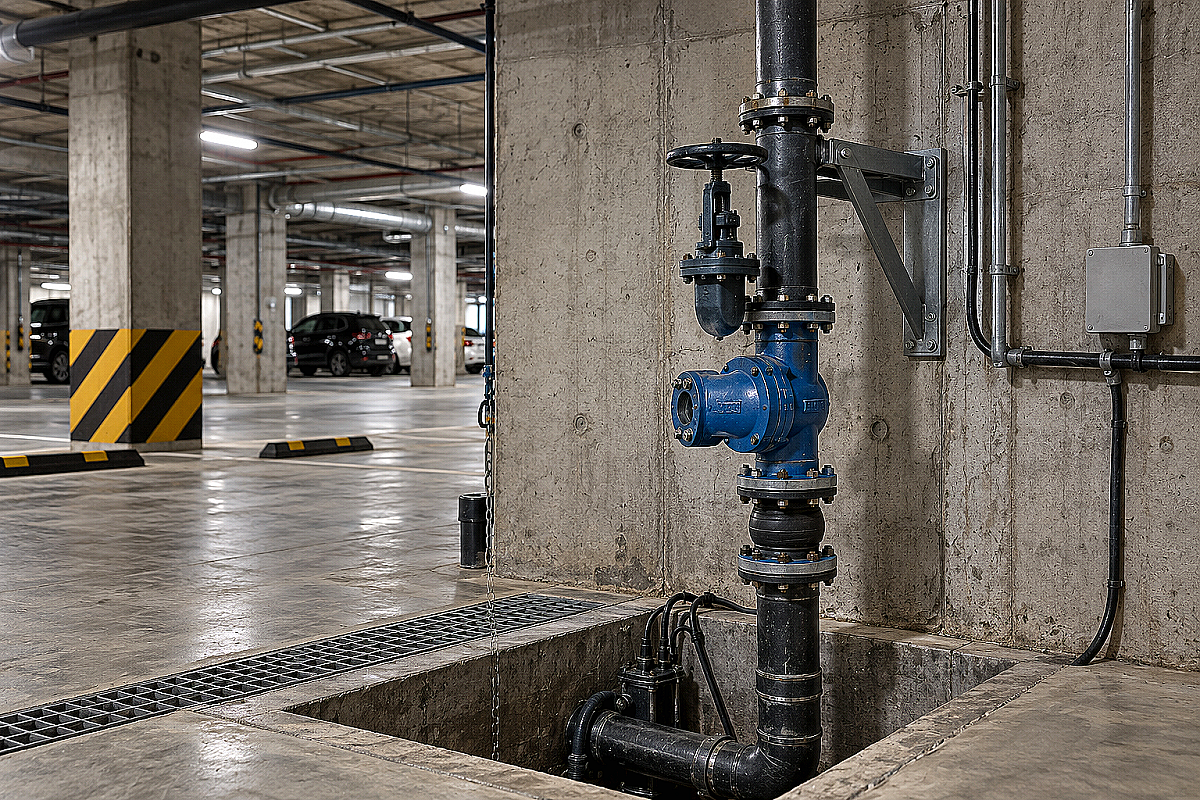

Напорные водоотливные стояки из стальных труб ВГП в подземных паркингах: расчет диаметров Ду 50–100, подбор арматуры и монтаж в Алматы

Затопление подземных паркингов и цокольных этажей жилых комплексов в Алматы во время весеннего снеготаяния или залповых ливней — регулярная аварийная ситуация, с которой сталкиваются управляющие компании и застройщики. В нижней части мегаполиса (Жетысуский, Турксибский и Алатауский районы) высокий горизонт грунтовых вод создает постоянный приток влаги в дренажные приямки, а в предгорьях откачка осложняется включением в стоки тяжелого гравийного шлама и песка. Если напорный стояк смонтирован из тонкостенного полимера или заужен по диаметру, пульсирующее давление погружного насоса и тяжелая взвесь приводят к гидродинамическим ударам, истиранию стенок и срыву соединений со стены.

Стальная водогазопроводная труба (ВГП), изготовленная по ГОСТ 3262-75, остается безальтернативным конструкционным материалом для напорных водоотливных стояков дренажных и ливневых насосных установок. Монолитная стальная стенка толщиной от 3,5 до 4,5 мм успешно выдерживает динамические толчки при пуске насоса, а высокая жесткость металлопроката исключает волновое раскачивание вертикального трубопровода высотой в 2–4 подземных яруса. На складах компании ATLANT MARKET в Алматы представлены трубы ВГП обыкновенной и усиленной серий, что позволяет точно укомплектовать объект под проектную высоту подъема стоков.

Гидравлический расчет диаметра стояка: борьба с заиливанием и кавитацией

Главная ошибка при комплектации напорной линии дренажного приямка — завышение или критическое заужение условного прохода трубы. Дренажные и фекальные стоки с полов автостоянок насыщены песком, частицами глины и солевыми реагентами с колес автомобилей. Если внутренний диаметр трубы слишком велик, скорость движения жидкости падает ниже критической отметки самоочищения (0,7–0,8 м/с), и взвешенные абразивные фракции оседают на дно горизонтальных участков и в нижних отводах, постепенно уменьшая живое сечение стояка.

Чрезмерное заужение трубы (скорость свыше 2,0–2,2 м/с) многократно увеличивает гидравлическое сопротивление напорного тракта, перегружает электродвигатель насоса и вызывает кавитационный износ стенок трубы в зоне фасонных деталей. По требованиям СП РК 4.01-101-2012 оптимальный диапазон скорости движения осветленных и неосветленных дренажных стоков в напорных стальных трубопроводах составляет 1,0–1,8 м/с. Для вертикальных участков стояков в многоуровневых паркингах Алматы применяются трубы с условным проходом Ду 50, Ду 65, Ду 80 и Ду 100 мм.

Специфика запорно-регулирующей арматуры: почему лепестковый клапан выходит из строя

Установка стандартного поворотного межфланцевого клапана или латунного муфтового клапана с тарельчатым золотником на напорный водоотливной стояк — гарантия аварии в первые месяцы эксплуатации. Твердые песчинки, волокна ветоши и масляный налет стоков паркинга попадают на ось поворота диска или под седло золотника, препятствуя полному закрытию затвора. При отключении насоса многометровый столб грязной воды устремляется обратно в приямок, раскручивая рабочее колесо агрегата в обратную сторону и вызывая гидродинамический удар по корпусу.

Для напорных линий откачки стоков паркингов нормативной практикой является применение чугунных шаровых обратных клапанов с обрезиненным шаром (типа 401 / 402). В такой конструкции запорным органом служит массивный чугунный шар, покрытый слоем вулканизированного эластомера NBR или EPDM. При включении насоса восходящий поток жидкости сдвигает шар в боковую камеру, открывая 100% прямолинейного прохода без застойных зон. В момент остановки потока шар под собственным весом и давлением обратного столба жидкости плавно опускается на коническое седло, обеспечивая бесшумную и абсолютную герметичность.

За шаровым обратным клапаном по ходу движения стоков обязательно монтируется полнопроходная запорная арматура: клиновая задвижка с обрезиненным клином (МЗВ) либо чугунный дисковый поворотный затвор. Дополнительную информацию по характеристикам арматуры для напорных линий можно изучить в материале о подборе обратных клапанов для магистральных трубопроводов. Запорный орган необходим для отсечения стояка при регламентной ревизии обратного клапана или подъеме погружного насоса на поверхность для технического обслуживания.

Виброразвязка и сейсмостойкий монтаж стояка в условиях Алматы

Погружные дренажные насосы мощностью от 2,2 до 11 кВт при перекачке высоковязких шламовых смесей создают непрерывную механическую вибрацию и пульсации давления в напорном тракте. Прямое жесткое болтовое соединение насоса со стальным стояком передает вибрационную волну на несущие монолитные стены и колонны паркинга, вызывая структурный гул в жилых квартирах первых этажей и провоцируя усталостное разрушение сварных стыков. В сейсмической зоне Алматы с нормативной сейсмичностью 9–10 баллов жестко защемленный водоотливной стояк рискует получить срез в местах прохода сквозь железобетонные перекрытия при относительных подвижках конструкций здания.

Для локализации динамических напряжений непосредственно за напорным патрубком насоса или перед вертикальным стояком монтируется гибкая резинокордная вибровставка (компенсатор EPDM с плавающими стальными фланцами). Подробные схемы расчета эластомерных вставок приведены в статье о применении вибровставок на насосных группах в сейсмозонах. Гибкий элемент поглощает до 90% вибрационных колебаний и компенсирует продольные и угловые смещения до 10–15 мм при сейсмических толчках.

Крепление вертикального стояка из труб ВГП к монолитным стенам выполняется с соблюдением правил развязки:

• В нижней точке стояка (на переходе от горизонтального участка к вертикали) устанавливается разгрузочная опорная тумба или жесткий несущий кронштейн из стального горячекатаного уголка 63х63х5 мм, воспринимающий вес всей заполненной металлической колонны.
• По высоте стояка через каждые 2,5–3,0 метра монтируются стальные трубные хомуты с массивными EPDM-прокладками толщиной не менее 6–8 мм, исключающими акустический контакт металла о бетон.
• В верхней точке перед сбросом в самотечный коллектор ливневой канализации стояк оснащается тройником с фланцевой ревизией и штуцером для подключения промывочного шланга, а также шаровым краном Ду 25 для полного слива стояка при консервации.

Антикоррозийная защита стального стояка во влажной среде паркинга

Атмосфера подземных автостоянок Алматы характеризуется повышенной влажностью (75–90%), постоянным наличием углекислого газа и паров бензина, а также брызгами солевого тумана, заносимого автомобилями в зимне-весенний период. Черная труба ВГП без специального покрытия в таких условиях покрывается слоем язвенной ржавчины со скоростью до 0,25 мм в год. Применение оцинкованных водогазопроводных труб по ГОСТ 3262-75 позволяет увеличить безаварийный ресурс стояка до 25–30 лет, так как цинковый слой плотностью от 30 мкм обеспечивает электрохимическую протекторную защиту стали.

При использовании черного металлопроката перед монтажом выполняется обязательная механическая очистка поверхности от окалины до степени Sa 2.5, после чего наносятся два слоя эпоксидного антикоррозийного грунта толщиной 80–100 мкм и финишная полиуретановая эмаль сигнального желтого или зеленого цвета. Сварные неповоротные стыки оцинкованных труб ВГП после завершения монтажа зачищаются металлической щеткой и покрываются цинконаполненным составом с содержанием сухого цинка не менее 92–95% (метод холодного цинкования), что исключает локальное коррозионное разрушение монтажных швов.

Что взять с собой к закупке: чеклист для снабженца

Перед оформлением заявки на металлобазу или склад поставщика проверьте спецификацию комплектации водоотливного стояка по следующим пунктам:

1. Трубы ВГП по ГОСТ 3262-75: проектный диаметр (Ду 50–100) с толщиной стенки обыкновенной (3,5–4,0 мм) или усиленной серии (4,0–4,5 мм), заводской длины 6 или 12 метров, с запасом 5–7% на прирезку по высотным отметкам этажей. При заказе в компании ATLANT MARKET доступна предварительная нарезка плетей в размер на складе в Алматы, что сокращает транспортные расходы и исключает огневые работы на объекте.
2. Соединительные детали трубопроводов: стальные крутоизогнутые отводы 90° по ГОСТ 17375-2001 с толщиной стенки, соответствующей трубе, приварные стальные плоские фланцы по ГОСТ 33259-2015 (Ру 10 / Ру 16), тройники для промывочных узлов и резьбовые полусгоны под манометры.
3. Специализированная арматура: чугунные шаровые обратные клапаны с обрезиненным шаром фланцевые, дисковые поворотные затворы с диском из нержавеющей стали AISI 304 или задвижки МЗВ с обрезиненным клином, фланцевые резинокордные вибровставки EPDM.
4. Крепеж и метизы: оцинкованные шпильки класса прочности 5.8 или 8.8, гайки, шайбы, паронитовые прокладки ПОН-Б толщиной 2–3 мм (или армированный EPDM), трубные хомуты с виброгасящим профилем и анкеры клинового типа для монолитного бетона.
