Ошибки при проектировании и закупке металлопроката для стояков стационарных пожарных лафетных стволов (СПЛС) на нефтебазах, складах ГСМ, вертодромах, лесопилках и промышленных предприятиях Казахстана вскрываются во время гидравлических испытаний или при учебных пусках. Заужение проходного диаметра питающего стояка приводит к резкому падению напора перед насадком ниже нормативных 0,6–0,8 МПа, из-за чего дальность компактной струи падает на 30–50%, делая тушение очага невозможным с безопасного расстояния. Использование тонкостенной электросварной трубы без запаса прочности на изгиб оборачивается опасной вибрацией и пластической деформацией опоры под воздействием реактивной силы отдачи водопенного потока.
Стальная водогазопроводная труба (ВГП) усиленной серии по ГОСТ 3262-75 выступает базовым материалом для изготовления вертикальных питающих стояков, технологических площадок и несущих колонн лафетных вышек. Толщина стенки от 4,0 до 4,5 мм в сочетании с плотным заводским сварным швом обеспечивает необходимый момент сопротивления сечения, выдерживая рабочее гидравлическое давление до 1,6–2,5 МПа и опрокидывающие нагрузки от струи производительностью от 20 до 100 л/с.
Гидравлический расчет стояка: зависимость диаметра Ду от расхода лафетного ствола
Главный критерий подбора сечения трубы ВГП для лафетного ствола — ограничение скорости движения воды или раствора пенообразователя в пределах 3,0–4,0 м/с. Превышение этого порога порождает кавитационный шум, создает избыточные гидравлические потери на трение по длине и провоцирует разрушительные гидроудары при резком открытии дискового затвора или задвижки с электроприводом.
В инженерной практике противопожарной защиты объектов в Алматинской области применяются стационарные лафетные стволы с расходом 20, 40, 60 и 100 л/с. Под каждый типоразмер насадка рассчитывается минимальный внутренний диаметр подводящей вертикальной трубы:
- Расход 20 л/с (ЛС-С20У): минимальный условный проход стояка составляет Ду 65 (наружный диаметр 75,5 мм, толщина усиленной стенки 4,0 мм). Скорость потока при рабочем давлении 0,6 МПа составляет 3,42 м/с, что укладывается в нормативный коридор.
- Расход 40 л/с (ЛС-С40У): стандартным решением выступает труба ВГП Ду 80 (наружный диаметр 88,5 мм, усиленная стенка 4,0 мм). Внутреннее проходное сечение обеспечивает подачу 144 м³/ч воды при сохранении запаса напора на преодоление высоты подъема вышки.
- Расход 60–100 л/с (ЛС-С60У, ЛС-С100У): для мощных водопенных мониторов, защищающих резервуарные парки РВС объемом от 5000 м³, стояк монтируется из стальной трубы ВГП Ду 100 (наружный диаметр 114,0 мм, усиленная стенка 4,5 мм). Потери давления на трение в таком стояке высотой 6 метров не превышают 0,04 МПа.
При комплектации объектов противопожарной защиты металлобаза ATLANT MARKET осуществляет прямые поставки сертифицированных труб ВГП по ГОСТ 3262-75 с собственного склада в Алматы, обеспечивая резку хлыстов в проектный размер и оперативную доставку партий в Каскелен, Талдыкорган и другие регионы Казахстана.
Расчет опрокидывающего момента и реактивной силы отдачи струи
В момент формирования струи воды или воздушно-механической пены на насадке лафетного ствола возникает осевая реактивная сила отдачи, направленная строго противоположно вектору выброса потока. Значение этой силы напрямую зависит от массового расхода жидкости и скорости ее истечения из сопла. Для расчета применяется базовая гидродинамическая формула:
F = ρ · Q · v, где ρ — плотность воды (1000 кг/м³), Q — секундный расход (м³/с), v — скорость истечения струи из насадка (м/с).
Для ствола с расходом 40 л/с (0,04 м³/с) при давлении 0,8 МПа скорость истечения достигает 40 м/с, что создает горизонтальную силу отдачи F = 1000 · 0,04 · 40 = 1600 Н (163 кгс). Если лафетный ствол смонтирован на консольной верхушке отдельного стояка высотой h = 3,0 м от фундамента без дополнительных раскосов, на опорный фланец действует изгибающий опрокидывающий момент:
M = F · h = 1600 Н · 3,0 м = 4800 Н·м (480 кгс·м).
Обыкновенная труба с тонкой стенкой при таком моменте испытывает циклические знакопеременные деформации, приводящие к растрескиванию околошовной зоны монтажного фланца. Применение усиленной трубы ВГП Ду 80 или Ду 100 в сочетании с монтажом трехгранной или четырехгранной пирамидальной опорной фермы снижает расчетные напряжения в металле до безопасных 45–60 МПа при допустимых 160 МПа для стали марки Ст3сп.
Технические параметры стальных труб ВГП для лафетных систем пожаротушения
Для безошибочного подбора сортамента при формировании спецификаций в таблице ниже сведены технические параметры стальных водогазопроводных труб по ГОСТ 3262-75, применяемых для монтажа стояков и коллекторов лафетных установок:
| Условный проход (Ду / DN) | Наружный диаметр, мм | Толщина стенки (усиленная), мм | Масса 1 м трубы, кг | Рекомендуемый расход ствола, л/с | Реактивная сила отдачи при 0,8 МПа, кгс |
|---|---|---|---|---|---|
| Ду 50 | 60,0 | 3,5 | 4,88 | До 10–15 л/с (ручные лафеты) | 50–75 |
| Ду 65 | 75,5 | 4,0 | 7,05 | 20 л/с (ЛС-С20У) | 100–115 |
| Ду 80 | 88,5 | 4,0 | 8,34 | 40 л/с (ЛС-С40У) | 160–185 |
| Ду 90 | 101,3 | 4,0 | 9,60 | 50–60 л/с (ЛС-С60У) | 210–240 |
| Ду 100 | 114,0 | 4,5 | 12,15 | 80–100 л/с (ЛС-С100У) | 320–390 |

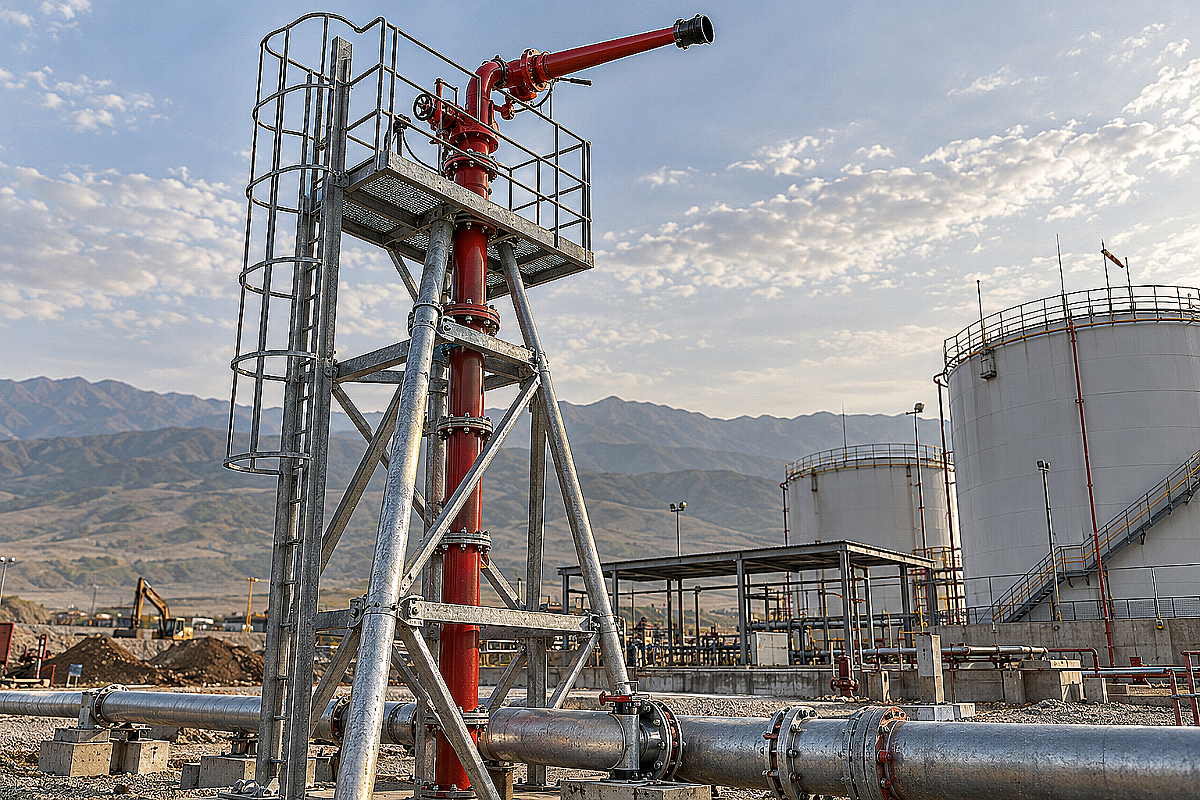

Конструктивные узлы лафетной вышки: фланцы, обратные клапаны и сухой дренаж
Пожарные лафетные вышки на открытых производственных площадках Казахстана эксплуатируются в сухотрубном режиме. Постоянное нахождение воды в надземном стояке зимой при температурах до −25…−35 °C в предгорных зонах Алматы недопустимо из-за риска полного перемерзания и разрыва металла. Технологическая схема обвязки вышки включает обязательные функциональные элементы:
- Узел верхнего фланцевого сопряжения: на верхний срез стояка приваривается плоский стальной фланец по ГОСТ 33259-2015 (тип 01, ряд 1) на давление Ру 1,6–2,5 МПа. Подробнее о подборе ответных соединений читайте в нашем материале про стальные фланцы и типы давлений Ру. Сварка выполняется сплошным двухсторонним швом с катетом не менее толщины стенки трубы.
- Сливной автоматический клапан (сухой спускник): в нижней точке вертикального стояка, выше уровня отсечной задвижки, врезается дренажный шаровой кран или подпружиненный автоматический дренажный клапан Ду 15–25. После прекращения подачи воды остатки водопенной смеси самотеком сливаются в дренажный приямок за 60–90 секунд, исключая ледяные пробки.
- Поворотные отводы и узлы изменения трассы: при переходе подземной питающей магистрали в вертикальный стояк применяются крутоизогнутые бесшовные отводы с радиусом гиба R = 1,5D по ГОСТ 17375-2001. Технические нюансы выбора этих деталей разобраны в статье про стальные отводы и проверку качества гиба. Использование сварных секторных отводов на лафетных стояках запрещено правилами СП РК из-за повышенных местных сопротивлений.
- Узлы виброразвязки и анкеровки базы: основание лафетной вышки приваривается к опорной стальной плите толщиной 16–25 мм с ребрами жесткости (косынками). Плита крепится к монолитному железобетонному фундаменту фундаментными болтами диаметром М24–М36 по ГОСТ 24379.1.
Особенности антикоррозийной защиты и монтажа в сейсмоактивных зонах Казахстана
Алматинский регион относится к зонам с нормативной сейсмичностью 9–10 баллов по шкале MSK-64. При подземных толчках лафетная вышка высотой 4–12 метров испытывает комбинированные динамические колебания: к инерционной массе самого металлокаркаса добавляется масса заполненного водой стояка. Жесткое бетонирование подводящей трубы в монолитный фундамент вышки запрещено: при взаимном смещении фундамента и грунта трубу срезает по кромке бетона. Проход сквозь фундаментную плиту выполняется строго через стальную гильзу с зазором 30–50 мм, заполненным эластичным гидрофобным шнуром и полиуретановым герметиком.
Для наружной защиты стояков, расположенных на открытом воздухе, рекомендуется закупать оцинкованные трубы ВГП либо производить тщательную пескоструйную обработку черного проката до степени Sa 2.5 по ISO 8501-1. Защитная система покрытия включает эпоксидный цинконаполненный грунт толщиной 80 мкм и финишную полиуретановую эмаль сигнально-красного цвета (RAL 3000 или RAL 3020) толщиной не менее 100 мкм, стойкую к прямому солнечному ультрафиолету и перепадам влажности.
FAQ: частые вопросы снабженцев и монтажников
Можно ли использовать тонкостенную электросварную трубу ГОСТ 10704 вместо трубы ВГП для лафетного стояка?
Нормативные регламенты СП РК 2.02-05-2019 и отраслевые стандарты нефтегазового сектора Казахстана не рекомендуют применять тонкостенную трубу со стенкой менее 3,5 мм для стояков СПЛС. Электросварная труба общего назначения хуже держит циклические вибрации от отдачи струи. Усиленная труба ВГП по ГОСТ 3262-75 со стенкой 4,0–4,5 мм гарантирует устойчивость к гидроударам до 2,5 МПа и обеспечивает требуемую жесткость консоли без пластических прогибов.
Как защитить стояк лафетного ствола от гидроудара при резком пуске насосов?
Для гашения гидравлического удара на напорном коллекторе насосной станции пожаротушения монтируются мембранные гидроаккумуляторы или сбросные предохранительные клапаны. Непосредственно перед стояком вышки устанавливается задвижка с обрезиненным клином или дисковый затвор с электроприводом, настроенным на плавное открытие в течение 12–20 секунд, что исключает ударную волну в сухом вертикальном участке.
Какая группа стали требуется для труб ВГП под лафетные вышки в Алматы?
Для объектов с круглогодичной наружной эксплуатацией в Алматинской области трубы ВГП должны изготавливаться из спокойной или полуспокойной углеродистой стали марок Ст3сп, Ст3пс (категорий 4 или 5) по ГОСТ 380-2005. Использование кипящих сталей (Ст3кп) запрещено строительными нормами для сейсмических районов из-за склонности к хрупкому разрушению при отрицательных температурах.
Что взять с собой к закупке
- Спецификацию диаметров: сверьте проектный секундный расход лафетных стволов с сечением стояка (Ду 65 для 20 л/с, Ду 80 для 40 л/с, Ду 100 для 60–100 л/с) с обязательным указанием усиленной толщины стенки по ГОСТ 3262-75.
- Комплект фланцев и крепежа: заложите в заявку стальные приварные воротниковые фланцы по ГОСТ 33259-2015 на давление Ру 1,6–2,5 МПа, паронитовые прокладки ПОН-Б толщиной 3 мм и оцинкованные шпильки класса прочности не ниже 8.8.
- Сливную и запорную арматуру: предусмотрите запорные дисковые поворотные затворы межфланцевого типа и автоматические дренажные клапаны Ду 15–25 для сухотрубного слива.
- Сертификаты соответствия: требуйте заводские паспорта качества завода-изготовителя с указанием марки стали, результатов гидроиспытаний на 2,4–3,0 МПа и контроля сварного шва неразрушающими методами.
