Любая трубопроводная система, будь то газовая магистраль или контур отопления в жилом комплексе Алматы, не обходится без соединительных деталей. Отводы принимают на себя значительную часть гидравлической нагрузки и температурных расширений. Снабженцы часто сталкиваются с ситуацией, когда цена на изделия одного и того же диаметра отличается в полтора раза. Чаще всего причина кроется в «недокате» — использовании более тонкой заготовки или нарушении технологии гиба.
Крутоизогнутые, штампосварные или гнутые: что выбрать?
На рынке металлопроката Казахстана представлено несколько основных типов отводов, каждый из которых предназначен для определенных условий эксплуатации. Понимание их конструктивных отличий помогает избежать переплат за избыточные характеристики или, наоборот, предотвратить установку слабого узла.
- Бесшовные крутоизогнутые (ГОСТ 17375-2001 и ГОСТ 30753-2001). Это самые востребованные детали. Они изготавливаются методом протяжки по рогообразному сердечнику, что обеспечивает равномерную толщину стенки по всему диаметру. У них нет сварных швов, что делает их максимально надежными для высокого давления (до 16 МПа).
- Штампосварные (ОКШ). Применяются на магистральных трубопроводах больших диаметров (от 530 мм). Их производят из листового металла путем штамповки двух половин с последующей сваркой.
- Гнутые (ГОСТ 24950). Имеют большой радиус изгиба и длинные прямые участки. Их чаще используют там, где нужно обойти препятствие на местности при прокладке нефтегазопроводов, но в гражданском строительстве они встречаются редко из-за больших габаритов.
Сравнение стандартов: ГОСТ 17375 против ГОСТ 30753
Снабженцы часто путают эти два стандарта. Основное различие между ними заключается в радиусе кривизны осевой линии, что критично при проектировании компактных узлов в тепловых пунктах и насосных станциях.
| Параметр | ГОСТ 17375-2001 (Тип 3D) | ГОСТ 30753-2001 (Тип 2D) |
|---|---|---|
| Радиус изгиба (R) | ~1.5 Ду (диаметра) | ~1.0 Ду (диаметра) |
| Компактность | Средняя | Высокая (для узких мест) |
| Гидравлическое сопротивление | Ниже (поток плавнее) | Выше (возможна турбулентность) |
| Область применения | Универсальное использование | Ограниченные пространства, НПЗ |
Для стандартных систем водоснабжения и отопления в жилых домах Алматы и Каскелена чаще всего закупают изделия по ГОСТ 17375-2001. Они обеспечивают более мягкий проход среды и создают меньшую вибрацию на трубах.
Марки стали и влияние климата Казахстана
Материал отвода должен соответствовать материалу основной трубы. В Казахстане, где зимние температуры могут опускаться ниже -30°C (особенно в северных регионах и предгорьях Алматинской области), выбор марки стали становится вопросом безопасности.
Для обычных условий (до -40°C) используется сталь 20. Это конструкционная качественная углеродистая сталь, которая отлично варится и держит давление. Если же трубопровод прокладывается в условиях крайнего севера или планируется работа с агрессивными средами, выбирают низколегированную сталь 09Г2С. Она не охрупчивается на морозе и сохраняет пластичность. В ATLANT MARKET мы поставляем оба варианта, обеспечивая объекты в Талдыкоргане и других городах проверенными комплектующими.
Чеклист проверки качества при приемке
Чтобы не купить «кустарное» изделие, при получении партии на склад или объект проведите визуальный и инструментальный осмотр. Даже без лаборатории можно выявить явный брак:
- Толщина стенки на торцах. Проверьте штангенциркулем соответствие заявленному. Помните, что у отвода есть допуск, но он не должен быть в «минусе» более чем на 15% от номинала.
- Равномерность стенки на внешнем радиусе. При плохой протяжке внешний радиус (затылок) отвода истончается. Если вы видите явное сужение металла в этой зоне — деталь пойдет под списание.
- Отсутствие гофр (волн). На внутренней стороне изгиба не должно быть «гармошки». Наличие волн говорит о нарушении технологии нагрева или использования некачественного станка.

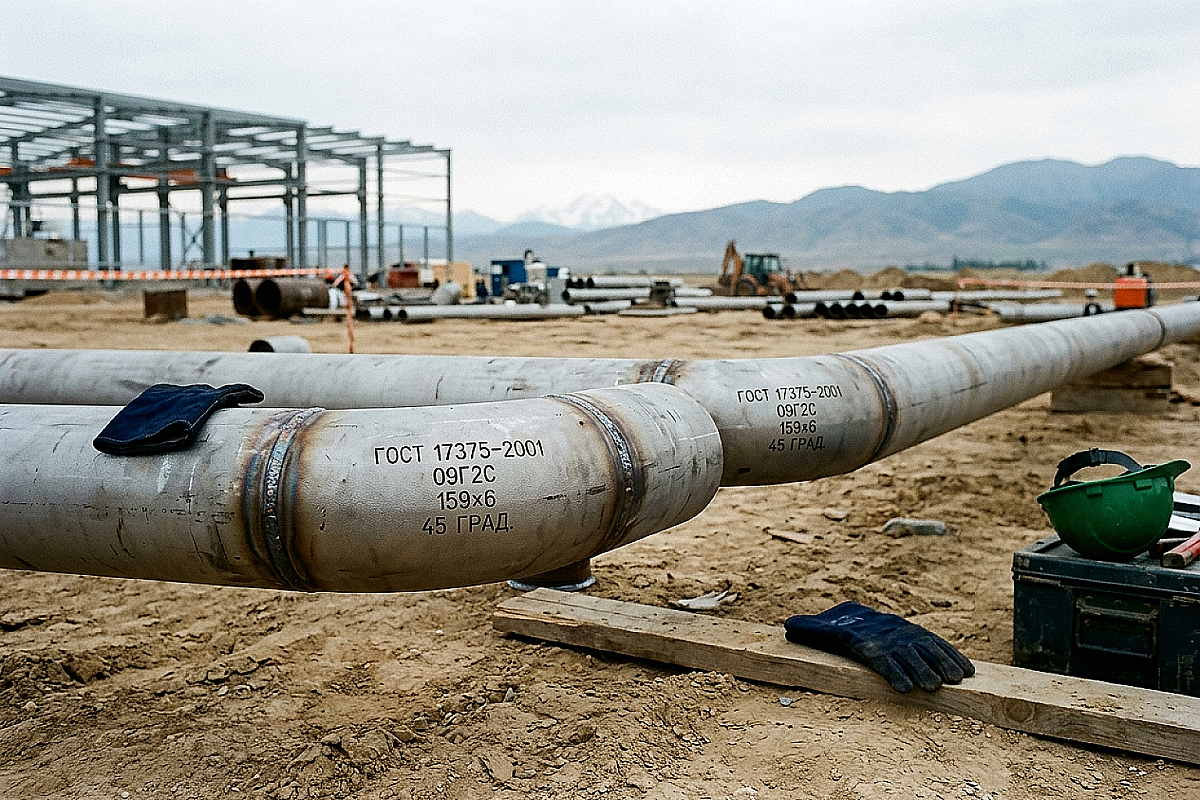

- Маркировка. На заводских деталях клеймо наносится механическим способом (ударным или лазерным) и содержит Ду, толщину стенки, марку стали и номер ГОСТа.
Типичные ошибки при закупке
Самая частая ошибка — покупка отвода без учета толщины стенки трубы. Если вы монтируете трубу со стенкой 4 мм, а отвод купили со стенкой 3 мм, при сварке возникнет перепад («ступенька»), который станет очагом коррозии и турбулентности. Всегда уточняйте у менеджеров ATLANT MARKET наличие деталей именно под вашу толщину стенки.
Вторая ошибка — игнорирование сертификатов соответствия. Отвод является деталью повышенного риска. При покупке в сомнительных местах под видом новых изделий могут предложить «восстановленные» (б/у) отводы, очищенные пескоструем и покрашенные. Такие детали уже имеют скрытую усталость металла и коррозионные раковины под слоем краски.
Можно ли использовать электросварные отводы вместо бесшовных?
Для систем под давлением свыше 1,6 МПа и для газопроводов это категорически запрещено. Электросварные отводы дешевле, но их надежность ниже из-за наличия шва, который является слабым местом при вибрациях и гидроударах. Для ответственных магистралей в Алматы рекомендуем использовать только бесшовные крутоизогнутые изделия.
Чем отличаются оцинкованные отводы от черных?
Оцинкованные отводы имеют защитный слой цинка, который предотвращает коррозию. Их применяют в системах холодного и горячего водоснабжения, где важна чистота воды и долговечность труб. При сварке оцинковки важно помнить, что слой цинка в зоне шва выгорает, и его нужно восстанавливать специальными составами.
Как правильно хранить отводы на объекте?
Металлические детали без покрытия должны храниться под навесом или в закрытом складе. Попадание влаги вызывает быструю коррозию торцов, что осложняет последующую сварку — их придется зачищать до блеска. Рекомендуется хранить их на поддонах, избегая прямого контакта с сырой землей.
Итог: правильный выбор отвода — это баланс между ГОСТом (17375 для универсальных задач), маркой стали (Ст20 для Алматы) и строгим контролем толщины стенки. Заказывая комплектующие в ATLANT MARKET, вы получаете металлопрокат с полным пакетом документов и доставкой по всему Казахстану.
