Срабатывание пружинного или рычажно-грузового предохранительного клапана (СППК, 17с28нж, Прегран) на водогрейном или паровом котле сопровождается мгновенным выбросом десятков кубических метров пароводяной смеси под давлением от 0,6 до 1,6 МПа. В этот момент сбросной трубопровод испытывает комбинированный удар: резкий термодинамический скачок температуры до +115…+180 °C, гидродинамический удар расширяющегося потока и динамическую реактивную силу отдачи струи, достигающую сотен килограммов. Попытка смонтировать сбросную линию из тонкостенной вентиляционной жести, полипропилена или заузить диаметр относительно выходного фланца клапана приводит к возникновению противодавления в корпусе клапана, блокировке его полного открытия и разрушению узла в момент аварийного сброса.

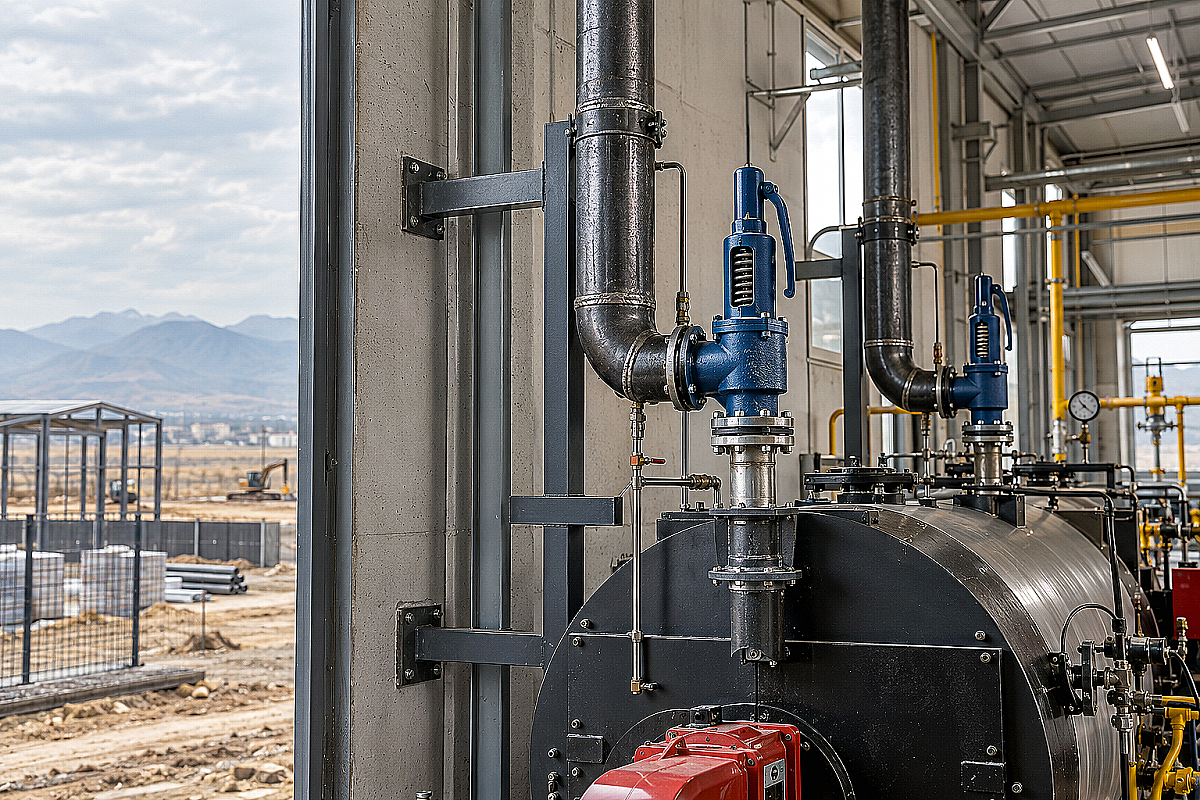

Для сборки надежных, виброустойчивых и пожаробезопасных сбросных трактов от котлов и сосудов под давлением в котельных Алматы и Алматинской области применяется стальная водогазопроводная труба (стальная труба ВГП по ГОСТ 3262-75) усиленной и обыкновенной серий. Жесткая монолитная стенка толщиной от 3,2 до 4,5 мм способна выдерживать механические вибрации и знакопеременные нагрузки, обеспечивая безопасный отвод пароводяной смеси за пределы здания в атмосферу.
Гидравлический расчет диаметра сбросной линии: почему заужение недопустимо
Главное нормативное правило проектирования сбросных линий, закрепленное в СП РК 4.02-108-2014 «Котельные установки» и правилах обеспечения промышленной безопасности Республики Казахстан: площадь сечения сбросного трубопровода должна быть не менее удвоенной площади проходного сечения седла предохранительного клапана и ни в коем случае не меньше площади его выходного патрубка.
При мгновенном вскипании перегретой воды или сбросе пара удельный объем среды увеличивается в сотни раз. Если сбросная труба заужена или имеет большую протяженность с множеством крутоизогнутых отводов, внутри трубы возникает противодавление (подпор). Избыточное давление над золотником препятствует подъему штока на проектную высоту, снижая фактическую пропускную способность клапана на 40–70%, из-за чего давление в котле продолжает расти даже при сработавшей защите.
Диаметр сбросной трубы ВГП рассчитывается по формуле предельной скорости движения среды:
$$d = \sqrt{\frac{4 \cdot V}{\pi \cdot w}}$$
где $V$ — максимальный объемный расход сбрасываемого пара или пароводяной смеси при расчетном аварийном давлении (м³/с), а $w$ — допустимая скорость потока на выхлопе. Для насыщенного пара допустимая скорость составляет не более 60–80 м/с, для пароводяной смеси водогрейных котлов — не более 30–40 м/с. Для котлов мощностью от 100 кВт до 2,5 МВт стандартным выбором служат стальные трубы ВГП с условным проходом Ду 40, Ду 50, Ду 65, Ду 80 и Ду 100.
Расчет реактивной силы отдачи струи и схемы раскрепления опор
В момент выхода высокоскоростной струи пара из вертикального оголовка сбросной трубы в атмосферу возникает импульс отдачи — реактивная сила $R$, направленная противоположно вектору истечения среды. На сбросных патрубках паровых и водогрейных котлов эта сила действует как динамический удар вниз и вбок (при наличии поворотного колена), пытаясь сорвать клапан с фланца котла.
Абсолютно недопустимо передавать вес сбросного трубопровода и силу его реактивной отдачи на корпус предохранительного клапана. Клапан должен оставаться разгруженным, а сбросная труба обязана монтироваться на собственных независимых несущих опорах и подвесах к строительным конструкциям котельной. Для компенсации горизонтальных и вертикальных смещений применяются жесткие неподвижные и направляющие скользящие опоры для труб ВГП.
Реактивная сила $R$ (в Ньютонах) для открытого вертикального выхлопа рассчитывается по зависимости:
$$R = G \cdot w_{вых} + (P_{вых} - P_{атм}) \cdot F_{вых}$$
где $G$ — массовый аварийный сброс (кг/с), $w_{вых}$ — скорость истечения на срезе трубы (м/с), $P_{вых}$ — давление на срезе оголовка (Па), $F_{вых}$ — площадь выходного сечения трубы (м²). При аварийном сбросе пара от котла мощностью 1,5 МВт реактивная сила достигает 2,5–5,0 кН (250–500 кгс), что требует надежной анкеровки опорных кронштейнов в железобетонные перекрытия котельной.
| Тепловая мощность котла (кВт) | Типоразмер клапана (вход / выход) | Рекомендуемый диаметр трубы ВГП (ГОСТ 3262-75) | Толщина стенки трубы (усиленная / обыкновенная) | Расчетная реактивная сила отдачи R (кН) | Минимальный диаметр дренажного штуцера (Ду, мм) |
|---|---|---|---|---|---|
| 100 – 250 | Ду 25 / Ду 32 | Ду 40 (нар. 48,0 мм) | 3,5 мм / 3,0 мм | 0,6 – 1,1 | Ду 15 |
| 300 – 600 | Ду 32 / Ду 50 | Ду 50 (нар. 60,0 мм) | 3,5 мм / 3,0 мм | 1,4 – 2,2 | Ду 15 |
| 700 – 1200 | Ду 50 / Ду 65 | Ду 65 (нар. 75,5 мм) | 4,0 мм / 3,2 мм | 2,5 – 3,8 | Ду 20 |
| 1300 – 2500 | Ду 65 / Ду 80 | Ду 80 (нар. 88,5 мм) | 4,0 мм / 3,5 мм | 4,0 – 5,8 | Ду 20 |
| 3000 – 5000 | Ду 80 / Ду 100 | Ду 100 (нар. 114,0 мм) | 4,5 мм / 4,0 мм | 6,2 – 9,5 | Ду 25 |
Конструкция узла сопряжения, атмосферный стакан и безнапорный дренаж
Главная ошибка монтажа сбросных линий — жесткая глухая приварка сбросной трубы напрямую к выходному фланцу клапана без организации свободного дренажного разрыва. При перепадах температур наружного воздуха в Алматы (от летних +38 °C до зимних −25 °C) внутри вертикальной выхлопной трубы неизбежно выпадает атмосферный конденсат и затекает дождевая вода. Если в нижней точке трубы скапливается столб воды, в момент открытия клапана происходит гидравлический удар колоссальной разрушительной силы.
Для исключения аварий применяются две проверенные нормативные схемы сопряжения:
- Безнапорный раструбный стакан с воздушным зазором: сбросная труба выполняется большего диаметра, чем патрубок клапана, и заводится сверху в виде направляющего раструба с зазором 20–30 мм. При срабатывании пар устремляется вверх по принципу эжекции, а любые осадки и конденсат свободно стекают через нижний открытый зазор в приемную воронку, исключая давление на клапан.
- Герметичное фланцевое соединение с нижним дренажным спуском: труба монтируется через ответные стальные фланцы по ГОСТ 33259-2015, а в нижней точке колена поворота вваривается безнапорный дренажный штуцер Ду 15–25 без установки запорной арматуры. Дренажная трубка выводится в открытый охлаждающий приямок котельной. Установка кранов или заглушек на дренажной трубке категорически запрещена.
Для изменения направления трассы к кровле используются стальные бесшовные крутоизогнутые отводы по ГОСТ 17375-2001 с радиусом гиба R=1,5D, минимизирующие вихреобразование и гидравлическое сопротивление выхлопного тракта.
Требования СП РК к выводу сбросных оголовков на кровлю
Вывод сбросных трубопроводов за пределы здания котельной в Казахстане строго регламентируется нормами охраны труда и пожарной безопасности. Выброс высокотемпературной пароводяной смеси в зоны прохода обслуживающего персонала или вблизи воздухозаборных шахт приточной вентиляции создает прямую угрозу ожогов и аварийной остановки вентиляционных систем.
Нормативные требования к оголовкам сбросных труб:
- Высота вывода среза сбросной трубы над уровнем плоской или скатной кровли котельной должна составлять не менее 1,0–1,5 метров.
- При наличии в радиусе 10 метров более высоких стен соседних зданий или рабочих площадок оголовок трубы поднимается не менее чем на 2,0 метра выше конька кровли или парапета площадки.
- Срез оголовка выполняется косым (под углом 45 градусов) с направлением в сторону, противоположную приточным вентиляционным решеткам, либо снабжается защитным козырьком, не создающим препятствий свободному выходу струи.
- Проход трубы через кровельный пирог выполняется в защитной стальной гильзе из трубы большего диаметра с заполнением зазора негорючим базальтовым шнуром и установкой оцинкованного фартука против затекания осадков.
На складе ATLANT MARKET в Алматы представлен полный сортамент стальных водогазопроводных труб ГОСТ 3262-75 усиленной и обыкновенной серии диаметром от Ду 15 до Ду 100 мм, стальных приварных и воротниковых фланцев, бесшовных отводов и крепежных метизов. Доступна услуга точной резки проката в размер под проектные высоты котельной, комплектация сборных партий и оперативная доставка собственным длинномерным транспортом по Алматы, на объекты в Каскелене, Талдыкоргане и во все регионы Казахстана.
Часто задаваемые вопросы
Можно ли объединять сбросные трубы от двух предохранительных клапанов одного котла в один общий стояк?
Нормы СП РК допускают объединение сбросных линий от двух клапанов одного котла в общий коллектор только при условии, что площадь поперечного сечения общего стояка составляет не менее 1,25 от суммы площадей сечений выходных патрубков обоих клапанов. Однако для исключения взаимного гидравлического подпора и упрощения настройки клапанов рекомендуется выводить сбросные трубы раздельно.
Почему на дренажной трубке сбросного стакана запрещено ставить шаровой кран?
Установка любой запорной арматуры на дренажной линии сбросной трубы категорически запрещена нормами котлонадзора. Закрытый кран приведет к накоплению конденсата и дождевой воды в вертикальном стояке. При срабатывании клапана столб воды создаст разрушительный гидроудар, способный разорвать сварные швы или сорвать клапан с котла.
Какую серию труб ВГП выбрать для сбросной линии: легкую, обыкновенную или усиленную?
Для сбросных трубопроводов котлов с рабочим давлением до 0,6 МПа допускается применение обыкновенной серии труб ВГП. Для паровых котлов и водогрейных агрегатов с давлением свыше 0,6 МПа, а также на участках, воспринимающих динамическую реактивную силу струи, рекомендуется использовать исключительно усиленную серию по ГОСТ 3262-75 со стенкой 3,5–4,5 мм.
Нужно ли теплоизолировать сбросную трубу внутри помещения котельной?
Да, участки сбросного трубопровода, проходящие внутри помещения котельной на высоте до 2,0 метров от уровня пола или площадок обслуживания, подлежат обязательной теплоизоляции минераловатными цилиндрами с оцинкованным защитным кожухом для предотвращения термических ожогов персонала при аварийном срабатывании клапана.
Что взять с собой к закупке
Для надежной комплектации сбросных трактов предохранительных клапанов котельной сформируйте спецификацию со следующими позициями:
- Стальные трубы ВГП по ГОСТ 3262-75 усиленной серии (Ду 40, 50, 65, 80 или 100) расчетной длины с учетом вывода на кровлю (+1,5 м над коньком).
- Крутоизогнутые бесшовные отводы 90° по ГОСТ 17375-2001 (радиус 1,5D) соответствующего диаметра.
- Стальные плоские или воротниковые фланцы по ГОСТ 33259-2015 на давление Ру 10/16 для присоединения к клапану.
- Дренажные штуцеры Ду 15–25 и труба ВГП Ду 15 для безнапорного сброса конденсата в приямок.
- Опорные кронштейны, хомуты и скользящие опоры ОПХ/ОПП для снятия статических и динамических нагрузок с корпуса клапана.
- Кровельная гильза из стальной трубы на 2 типоразмера больше рабочей трубы и базальтовый шнур для термоизоляции проходки.
