Разрушение опорных металлоконструкций, срез анкерных болтов на строительных балках и деформация стенок трубопровода при пуске теплоносителя — частый результат ошибочного подбора или неверной расстановки опор. Водогазопроводная стальная труба (ВГП) под воздействием высокой температуры удлиняется, создавая многотонные продольные усилия. Если жестко зафиксировать все точки опирания или, наоборот, применить бескорпусные скользящие опоры там, где действуют боковые сдвигающие нагрузки, теплотрасса либо изогнется волной, либо разорвет сварные швы на вводах в котельную.

Для снабженцев и монтажников строительных объектов в Казахстане ключевая задача — точно разделить трассу на компенсируемые участки с помощью неподвижных (мертвых) опор и обеспечить свободное осевое скольжение трубы на промежуточных интервалах. Разберем конструктивные различия стандартных серий опор по межгосударственным стандартам, правила расчета нагрузок и специфику крепления систем из труб ВГП в сейсмических условиях Алматы.

Классификация и стандарты: ОПБ, ОПХ и ОПП по ГОСТ 14911-82 и ОСТ 36-146-88

Производство подвижных стальных опор для технологических трубопроводов и теплосетей наружным диаметром от 18 до 1620 мм регламентируется стандартами ГОСТ 14911-82 (соответствует ОСТ 36-94-83) и ОСТ 36-146-88. Для сортамента стальных водогазопроводных труб по ГОСТ 3262-75 с условным проходом от Ду 15 (наружный диаметр 21,3 мм) до Ду 100 (наружный диаметр 114,0 мм) и Ду 150 применяется несколько базовых конструктивных исполнений опорных узлов.

Каждая серия разработана под определенный способ фиксации к трубе и строительным конструкциям (швеллерам, балкам эстакад или бетонным подушкам):

  • ОПБ (опоры подвижные бескорпусные): простейшие узлы, состоящие из профильного ложемента или хомута без опорного сварного корпуса. Исполнение ОПБ1 представляет собой плоскую направляющую подкладку, а ОПБ2 — стальной полукруглый хомут с резьбовыми концами, охватывающий трубу и притягивающийся к металлоконструкции. Применяются на участках с малыми продольными перемещениями при отсутствии риска поперечного опрокидывания.

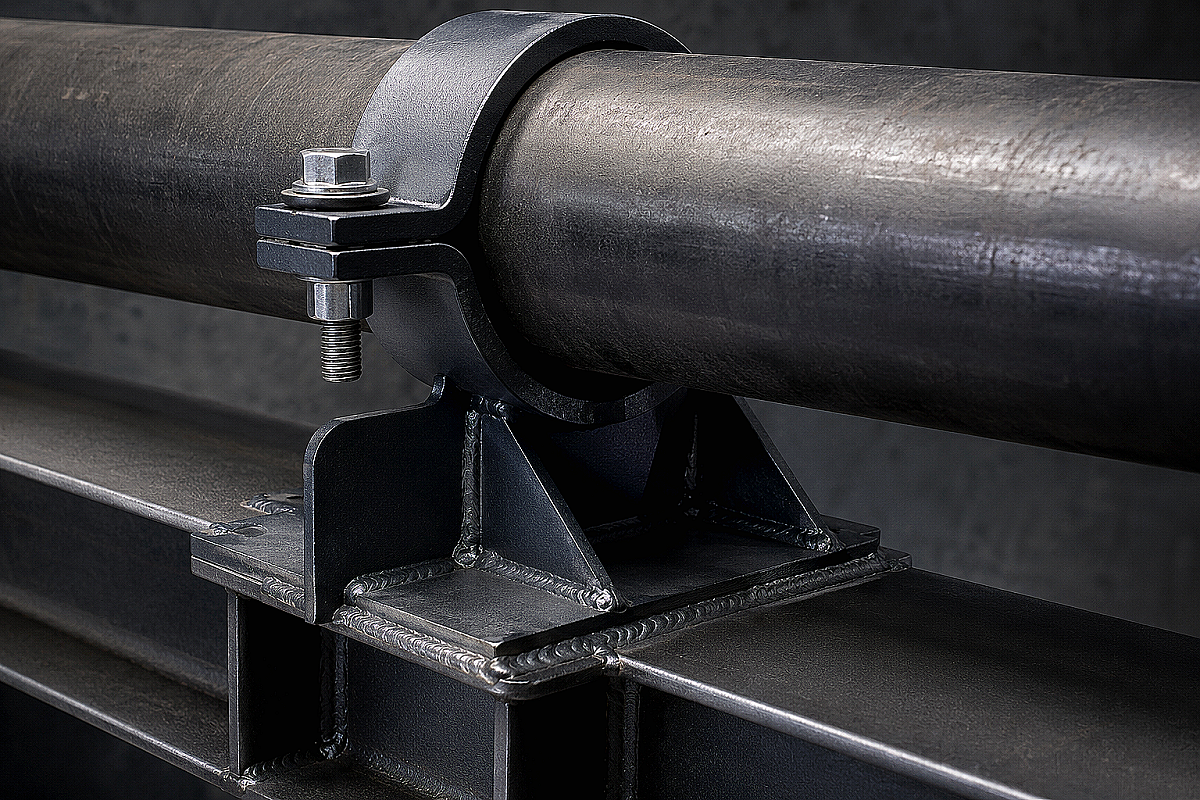

  • ОПХ (опоры подвижные хомутовые): состоят из сварного штампованного или таврового корпуса с приваренными ребрами жесткости и двух полукруглых полосовых хомутов на болтовых стяжках. Главное достоинство серии ОПХ — монтаж без сварочных работ на теле трубы. Это исключает локальный перегрев металла и сохраняет защитное цинковое покрытие оцинкованной трубы ВГП.
  • ОПП (опоры подвижные приварные): представляют собой тавровый или П-образный корпус из листовой стали марки Ст3сп или 09Г2С, привариваемый непосредственно к нижней образующей стенки трубы прерывистым швом. Обеспечивают максимальную устойчивость к боковым сдвигам, однако требуют антикоррозийной защиты зон приварки.

Для понимания взаимозаменяемости и технических ограничений опорных элементов ниже приведена сравнительная таблица основных исполнений под стальные трубы ВГП.

Тип опоры по ГОСТ 14911-82Конструктивное исполнениеДиапазон диаметров труб ВГПСпособ крепления к трубеПреимущества и специфика применения
ОПБ1Бескорпусная подкладкаДу 15 – Ду 50 (21,3–60,0 мм)Свободное опирание без сваркиМинимальная металлоемкость, только для малых осевых перемещений до 40 мм
ОПБ2Бескорпусная с круглым хомутомДу 20 – Ду 100 (26,8–114,0 мм)Хомут с гаечной фиксациейИсключает подскок трубы, простая сборка на траверсах и подвесах
ОПХ1 / ОПХ2Корпусная хомутовая с ребромДу 25 – Ду 100 (33,5–114,0 мм)Два полосовых хомута на болтахНе требует сварки трубы, сохраняет оцинковку, компенсирует осевые сдвиги до 150 мм
ОПП1 / ОПП2Корпусная тавровая приварнаяДу 20 – Ду 100 (26,8–114,0 мм)Электродуговая сварка корпуса к трубеВысокая жесткость при боковых ветровых и сейсмических нагрузках
Неподвижная лобовая (Т3 / Т4)Корпусная с упорамиДу 25 – Ду 100 (33,5–114,0 мм)Приварка упоров к трубе и балкеВоспринимает полные распорные нагрузки, делит трассу на секции компенсации

Разделение функций: подвижные, направляющие и неподвижные опоры

Трубопроводная трасса в процессе нагрева ведет себя как термомеханический поршень. Коэффициент линейного теплового расширения углеродистой стали составляет приблизительно 0,012 мм на метр трубы при изменении температуры на 1 °C. На участке магистрали длиной 60 метров при подаче теплоносителя с температурой +95 °C удлинение превышает 65 мм. Если не организовать правильную систему опорных узлов, температурное расширение деформирует трубы и разрушит сопряженную арматуру.

В грамотно спроектированной системе каждый тип опоры выполняет строго отведенную роль:

  1. Неподвижные (фиксированные) опоры: жестко удерживают трубу от любых перемещений (осевых, радиальных, угловых). Они воспринимают суммарные усилия от внутреннего давления, сил упругой деформации компенсаторов и трения в скользящих узлах. Неподвижные опоры устанавливаются возле врезок запорной арматуры, насосных агрегатов и строго по краям участков с П-образными компенсаторами из труб ВГП или сильфонными компенсационными узлами.
  2. Скользящие подвижные опоры: удерживают собственный вес трубы с водой и изоляцией, обеспечивая беспрепятственное продольное перемещение подошвы опоры по стальной подкладке опорного ригеля.
  3. Направляющие опоры: модификация скользящих опор, оснащенная боковыми упорами-ограничителями. Они разрешают движение трубы строго вдоль ее продольной оси, блокируя поперечные отклонения. Установка направляющих опор обязательна на расстояниях 2–4 диаметров трубы по обе стороны от сильфонных осевых компенсаторов для предотвращения потери устойчивости сильфона.

Снабженцам важно учитывать, что базовая стальная труба ВГП по ГОСТ 3262-75 при наружной надземной прокладке требует монтажа опорных подушек с фторопластовыми или графитовыми пластинами, если необходимо снизить коэффициент трения со стандартных 0,3 (сталь по стали) до 0,08–0,1, разгрузив тем самым несущие эстакады.

Расчет шага опор и нагрузок для тепловых сетей и водопроводов

Максимально допустимое расстояние между подвижными опорными точками определяется расчетом на прочность и предельный прогиб. Нормативный прогиб трубы с водой под собственным весом не должен превышать 0,002 от длины пролета (1/500), чтобы исключить образование застойных карманов для воздуха и шлама. При подборе шага опор критическую роль играет толщина стенки трубы — легкая, обыкновенная или усиленная серия ВГП проката.

Для стандартных систем водяного отопления и горячего водоснабжения расчетные расстояния между скользящими опорами на прямых участках составляют:

  • Ду 15 (21,3 мм): максимальный шаг — 1,5–1,8 м;
  • Ду 20 (26,8 мм): максимальный шаг — 2,0–2,2 м;
  • Ду 25 (33,5 мм): максимальный шаг — 2,3–2,5 м;
  • Ду 32 (42,3 мм): максимальный шаг — 2,8–3,0 м;
  • Ду 40 (48,0 мм): максимальный шаг — 3,2–3,5 м;
  • Ду 50 (60,0 мм): максимальный шаг — 3,6–4,0 м;
  • Ду 65 (75,5 мм): максимальный шаг — 4,2–4,5 м;
  • Ду 80 (88,5 мм): максимальный шаг — 4,8–5,2 м;
  • Ду 100 (114,0 мм): максимальный шаг — 5,5–6,0 м.

При этом расчетная осевая нагрузка на каждую неподвижную опору рассчитывается как сумма сил трения всех подвижных опор на прилегающем участке, силы сопротивления компенсатора и неуравновешенных сил внутреннего гидростатического давления на поворотах и переходах сечения. При проектировании систем внутри зданий также учитываются общие нормативные требования к расстояниям между креплениями труб ВГП, регламентирующие монтаж подвесок и стеновых кронштейнов.

Специфика монтажа опорных конструкций в сейсмозоне Алматы

Алматинский регион и прилегающие районы Алматинской области относятся к зонам с расчетной сейсмической активностью 9–10 баллов по СН РК 2.03-30-2017. В таких условиях динамические сейсмические колебания вызывают разнонаправленные ускорения, передающиеся от фундаментов зданий и технологических эстакад на тело трубопровода. Применение незафиксированных ложементов без боковых направляющих в сейсмоопасных районах категорически запрещено нормами строительства, так как труба при поперечном толчке сбрасывается с опорного ригеля.

Для обеспечения сейсмостойкости инженерных сетей из труб ВГП применяются следующие технические решения:

  • Применение хомутовых скользящих опор ОПХ с усиленным болтовым крепежом: хомуты препятствуют вертикальному отрыву трубопровода при вертикальных сейсмических волнах.
  • Установка боковых упоров-ограничителей: на строительных ригелях и консолях по бокам скользящей подошвы опоры привариваются уголки-ограничители с зазором 3–5 мм, разрешающие свободный продольный ход, но блокирующие боковой сброс трубы.
  • Исключение концентраторов напряжений: приварные опоры ОПП на объектах с повышенной сейсмичностью монтируются только через подкладные листовые подушки (воротники) толщиной не менее толщины стенки трубы, чтобы исключить прожог и вырыв основного металла трубы при знакопеременных колебаниях.
  • Стыковка с компенсационными узлами: в узлах пересечения деформационных и сейсмических швов зданий устанавливаются спаренные гибкие вставки или сильфонные компенсаторы для систем отопления, обрамленные направляющими опорами.

Металлобаза ATLANT MARKET поставляет со склада в Алматы полный сортамент водогазопроводных черных и оцинкованных стальных труб по ГОСТ 3262-75, фасонных элементов и опорных конструкций серий ОПБ, ОПХ и ОПП с заводской нарезкой в размер, формированием сборных заказов и оперативной доставкой на объекты по Алматы, филиалам в городах Каскелен и Талдыкорган, а также по всем регионам Казахстана.

Типичные ошибки при закупке и установке опорных узлов

Анализ рекламаций и аварийных ситуаций на инженерных сетях показывает, что подавляющее большинство дефектов возникает из-за грубых ошибок комплектации и монтажа:

  1. Замена хомутовых опор приварными на оцинкованных трубах: электродуговая приварка опоры ОПП к оцинкованной трубе ВГП полностью выжигает цинковый слой как снаружи, так и изнутри стенки. В зоне сварки образуется локальный очаг язвенной коррозии. Для оцинкованного проката допустимо применять исключительно хомутовые опоры ОПХ или ОПБ2 с демпфирующими паронитовыми или резиновыми прокладками.
  2. Недостаточная длина опорной подушки: если ход температурного удлинения трубы составляет 80 мм, а длина стальной подкладки на ригеле всего 100 мм, при охлаждении системы в межотопительный сезон подошва опоры соскочит с направляющей балки и заклинит опорный узел.
  3. Отсутствие соосности направляющих опор: перекос корпуса скользящей опоры даже на 2–3 градуса приводит к эффекту закусывания подошвы при скольжении, превращая подвижную опору в неконтролируемую жесткую точку защемления.
  4. Экономия на толщине опорного корпуса: кустарно изготовленные опоры из тонкого металлолиста (2 мм вместо нормативных 4–6 мм) сминаются под расчетным весом заполненного водой трубопровода при проведении гидравлических испытаний повышенным давлением.

Часто задаваемые вопросы

Чем принципиально отличаются подвижные опоры ОПХ от ОПП по ГОСТ 14911-82?

Опоры ОПХ являются хомутовыми: корпус удерживается на трубе за счет обжатия двумя стальными полукруглыми хомутами на резьбовых шпильках без выполнения сварочных работ на теле трубы. Это позволяет использовать их на оцинкованных и тонкостенных трубопроводах. Опоры ОПП являются приварными: тавровый или коробчатый корпус приваривается непосредственно к нижней части стенки трубы электродуговой сваркой, обеспечивая максимальную устойчивость к боковым сдвигам, но требуя сварочных работ по месту.

Можно ли использовать подвижные опоры ОПБ1 на наружных эстакадах в Алматы?

Применение бескорпусных опор ОПБ1 на открытых эстакадах в Алматинском регионе не рекомендуется, так как они не имеют корпуса и хомутов для удержания трубы от бокового сброса при ветровых нагрузках и сейсмических толчках до 9–10 баллов. На открытых участках эстакад нормативно применяются корпусные хомутовые опоры ОПХ или приварные ОПП, дополнительно оснащенные приваренными к ригелю боковыми уголками-ограничителями.

Какую смазку или прокладки применять для уменьшения трения в скользящих опорах?

Для снижения коэффициента трения между стальной подошвой подвижной опоры и опорной балкой применяются пластины из фторопласта-4 (Ф-4), листового графитопласта или графитовая смазка по зачищенной стальной поверхности. Использование фторопластовых прокладок снижает коэффициент трения скольжения с 0,3 до 0,08–0,1, что существенно уменьшает изгибающие моменты, передаваемые трубопроводом на строительные конструкции эстакад и колонн.

Как определить расчетную нагрузку на неподвижную опору теплосети?

Расчетная горизонтальная осевая нагрузка на неподвижную опору складывается из суммы сил трения всех подвижных опор на примыкающем участке (произведение массы трубы с водой на коэффициент трения), жесткости компенсатора при его сжатии/растяжении, а также неуравновешенных сил внутреннего давления теплоносителя, возникающих на отводах, тройниках и переходах диаметров. Полученное значение умножается на нормативный коэффициент запаса надежности 1,2–1,3.

Что взять с собой к закупке

Для безошибочной комплектации объекта опорными конструкциями под стальные водогазопроводные трубы сформируйте спецификацию со следующими параметрами:

  • Точный наружный диаметр и толщина стенки трубы ВГП по ГОСТ 3262-75 (Ду 15–Ду 100) с указанием типа покрытия (черная или оцинкованная);
  • Типы опорных узлов по трассировочной схеме: соотношение подвижных скользящих (ОПБ, ОПХ), направляющих и неподвижных лобовых/щитовых опор;
  • Высота корпуса опоры (H = 100 мм или 150 мм) в зависимости от толщины проектируемого слоя теплоизоляции труб;
  • Марка стали корпусов опор (Ст3сп для стандартных условий или низколегированная 09Г2С для наружных сетей с отрицательными температурами эксплуатации);
  • Комплекты демпфирующих паронитовых прокладок и крепежных метизов (болты, гайки, шайбы класса прочности не ниже 5.8) для хомутовых модификаций ОПХ.
