Дефицит площади на частных участках в 4–6 соток в предгорьях Алматы и плотная застройка коммерческих зон часто не оставляют возможности копать две раздельные траншеи с нормативным разрывом в 1,5–3,0 метра. Желание сэкономить бюджет и время подталкивает подрядчиков к совместной укладке сетей водоснабжения и водоотведения в единый раскоп.
Однако пренебрежение правилами взаимного расположения коммуникаций создает прямую угрозу биологического заражения питьевого контура при возникновении аварийного свища на канализации. В сейсмически активных зонах Казахстана подвижки грунта могут деформировать трубы, поэтому проектирование и монтаж совмещенных трасс строго регламентируются строительными нормативами Республики Казахстан.
Нормативная база СП РК: когда разрешена укладка в одну траншею
Проектирование и прокладка наружных инженерных сетей в Казахстане регулируются СП РК 4.01-102-2013 «Водоснабжение. Наружные сети и сооружения» и СП РК 4.01-103-2013 «Канализация. Наружные сети и сооружения». Согласно этим нормативам, базовым правилом является раздельная прокладка с расстоянием в свету между параллельными ветками не менее 1,5 м для труб диаметром до 200 мм и не менее 3,0 м для диаметров свыше 200 мм.
Совместная прокладка водопровода и канализации в одной траншее допускается в стесненных условиях существующей городской застройки или при вводе коммуникаций в здание при обязательном соблюдении трех жестких условий:
- Высотная привязка: трубопровод питьевой воды обязан располагаться строго выше канализационной трубы. Расстояние по вертикали в свету между наружными стенками труб должно составлять не менее 0,4–0,5 м.
- Ступенчатый профиль (уступ): трубы нельзя укладывать на одно общее плоское дно траншеи. Водопровод монтируется на специально подготовленной ненарушенной грунтовой полке (уступе) сбоку от более глубокой траншеи канализации.
- Применение сплошных защитных футляров: если выдержать нормативный перепад высот невозможно или трассы пересекаются, водопровод из труб ПЭ-100 для питьевого водоснабжения заключается в защитный герметичный футляр.

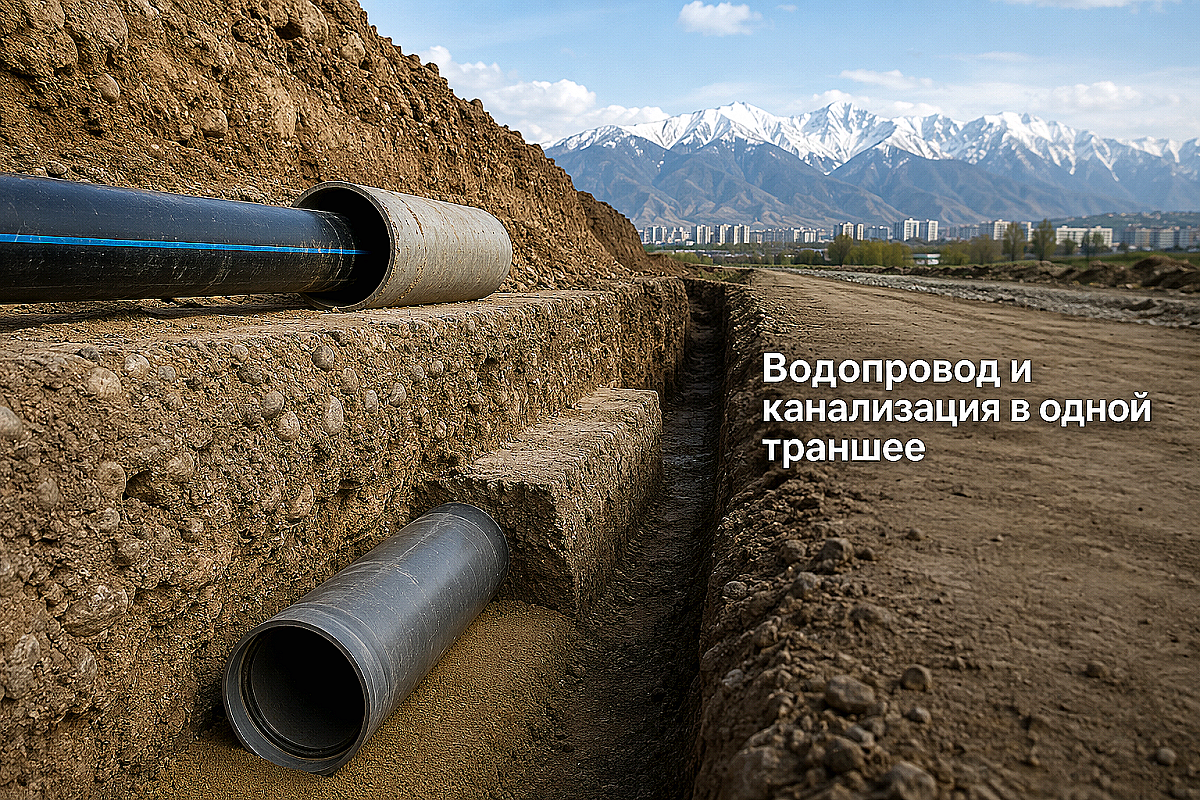

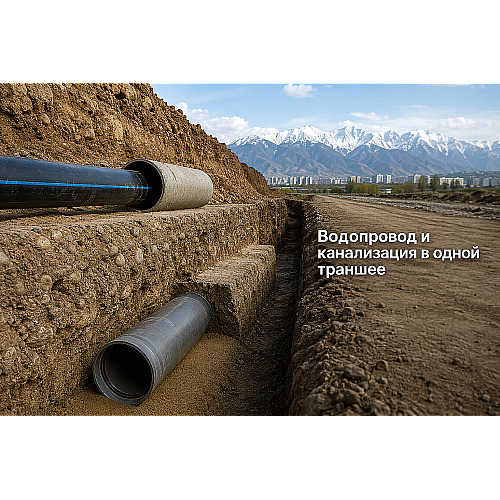

Геометрия ступенчатой траншеи: перепады высот и взаимное расположение
Основной физический принцип безопасности совмещенной прокладки — исключение гравитационного затекания сточных вод в водопроводную траншею при аварии. Канализационная труба всегда укладывается на самое глубокое дно раскопа с соблюдением нормативного уклона (обычно 0,02 для диаметра 110 мм и 0,008 для диаметра 160 мм).
Водопроводная ветка укладывается на сформированную сбоку полку. Минимальное расстояние между стенками труб по горизонтали должно составлять не менее 0,5 м для полимерных трубопроводов. При этом глубина заложения водопровода обязана учитывать нормативное промерзание грунта в регионе. Для Алматы расчетная глубина сезонного промерзания составляет 1,0–1,2 м в зависимости от типа грунта (суглинки или галечник), поэтому водопровод укладывается на глубину не менее 1,3–1,5 м, а самотечная канализация опускается на отметку 1,8–2,2 м.
Защитные футляры из труб ПЭ-100: расчет длины, диаметра и герметизация
Если на стесненном участке водопровод и канализация вынуждены идти параллельно с расстоянием по горизонтали менее 1,5 м либо пересекаться под углом, монтаж защитного футляра является безальтернативным требованием технадзора. В качестве защитной гильзы применяются технические или напорные полиэтиленовые трубы марки ПЭ-100 с показателем прокладки ПЭ-100 в защитных футлярах не ниже SDR 17.
Основные инженерные требования к защитным футлярам при совмещенной прокладке:
- Выбор диаметра: внутренний диаметр футляра должен быть минимум на 100–150 мм больше наружного диаметра рабочей водопроводной трубы, чтобы обеспечить свободную протяжку и установку центрирующих опор (спейсеров). Например, для рабочей питьевой трубы ПЭ-100 диаметром 40 мм используется футляр диаметром 110 мм, а для трубы 63 мм — футляр 160 мм.
- Длина вылета футляра: при пересечении коммуникаций футляр на водопроводе должен выступать не менее чем на 5,0 м в обе стороны от стенки пересекаемой канализационной трубы в глинистых грунтах и не менее чем на 10,0 м в песчаных, галечниковых и фильтрующих грунтах, характерных для предгорных районов Алматы.
- Неразъемность соединений: внутри защитного футляра категорически запрещается размещать компрессионные разборные фитинги или механические муфты. Рабочая труба внутри гильзы должна быть цельной либо сваренной встык или электросварными муфтами с обязательным протоколированием швов.
- Герметизация торцов: концы футляра герметизируются эластичными резиновыми манжетами или термоусаживаемыми манжетами, предотвращающими попадание грунтовых вод и песка в межтрубное пространство.
Сравнительная таблица: Нормы взаимного размещения водопровода и канализации
Ниже приведены нормативные требования СП РК по расстояниям и условиям защиты питьевых сетей при сближении с канализационными линиями:
| Сценарий взаимного размещения | Минимальное расстояние в свету | Обязательные требования к защите | Допустимые материалы труб |
|---|---|---|---|
| Параллельная прокладка в раздельных траншеях | 1,5 м (при Ду ≤ 200 мм) 3,0 м (при Ду > 200 мм) | Песчаная подушка 100 мм, сигнальная лента над каждой веткой | Водопровод: ПЭ-100 SDR 11/13,6 Канализация: ПВХ, ПП, ПЭ-100 |
| Совместная прокладка в одной траншее (ступенчатая) | По вертикали: ≥ 0,4–0,5 м По горизонтали: ≥ 0,5 м | Водопровод строго выше канализации на полке, цельная труба без механических стыков | Водопровод: ПЭ-100 SDR 11 Канализация: трубы ПЭ-100 для напорной канализации или усиленный ПВХ |
| Пересечение сетей (водопровод проходит выше) | По вертикали: ≥ 0,2 м (рекомендуется ≥ 0,4 м) | Футляр из ПЭ-100 на водопроводе с вылетом ≥ 5 м (в суглинках) или ≥ 10 м (в галечнике) | Водопровод: ПЭ-100 в футляре ПЭ-100 Канализация: чугун ВЧШГ или ПЭ-100 |
| Пересечение сетей (водопровод вынужденно ниже) | По вертикали: ≥ 0,5 м | Оба трубопровода заключаются в футляры, канализация — в стальной или толстостенный ПЭ футляр | Водопровод: ПЭ-100 SDR 11 в футляре Канализация: ПЭ-100 SDR 11 в герметичном кожухе |
Технология земляных работ и пошаговый монтаж на грунтах Алматинской области
Грунты в Алматинском регионе неоднородны: от плотных лессовидных просадочных суглинков в верхней части города до каменистых галечников и высокого уровня грунтовых вод в нижних районах. Порядок совмещенного монтажа включает следующие обязательные шаги:
- Разработка ступенчатой траншеи: экскаватор с узким ковшом разрабатывает основной глубокий профиль под канализацию, после чего вручную подрезается боковая полка под водопроводную линию с сохранением плотной структуры материнского грунта.
- Устройство песчаного основания: на дно обоих уровней отсыпается подушка из мелкозернистого просеянного песка толщиной не менее 100–150 мм без острых камней, предотвращающая точечное продавливание стенок полиэтилена.
- Монтаж и сборка плетей: на нижний уровень укладывается канализационная труба с контролем проектного уклона нивелиром. На верхнюю полку укладывается водопроводная труба ПЭ-100 SDR 11, предварительно заведенная в защитный футляр на проблемных участках сближения.
- Послойная засыпка и трамбование: первичная засыпка труб песком выполняется раздельно для каждого яруса на высоту 200–300 мм над шелыгой трубы с ручным уплотнением по бокам. Механизированная трамбовка непосредственно над трубами запрещена.
- Укладка сигнальных лент: на высоте 300–400 мм над водопроводной полкой укладывается синяя сигнальная лента с надписью «Осторожно, водопровод!», а над канализационной линией — желтая или коричневая лента «Канализация».
Типичные ошибки монтажников и санкции технадзора при приемке
Попытка упростить монтаж без согласования с проектной организацией приводит к отказу представителей ГКП «Алматы Су» в опломбировке ввода и выдаче акта технической готовности. Наиболее опасные ошибки на практике:
- Укладка труб на одном уровне «впритык»: расположение водопровода и канализации на одном дне траншеи с зазором в 10–20 см категорически запрещено, так как при осадке грунта канализационная труба деформируется, а стоки мгновенно омывают питьевую линию.
- Использование компрессионных цанговых фитингов в траншее: пластиковые обжимные фитинги со временем ослабевают от сезонных температурных расширений. Под землей в совмещенной траншее допускается использовать исключительно неразъемные сварные соединения.
- Отсутствие герметизации торцов футляра: открытые концы гильзы заиливаются грунтом за один сезон дождей, что исключает возможность аварийной замены рабочей трубы методом вытягивания.
Чеклист закупки материалов в ATLANT MARKET
Для бесперебойного монтажа совмещенного ввода на объекте снабженцу необходимо заранее укомплектовать спецификацию:
- Питьевая напорная труба ПЭ-100 по ГОСТ 18599-2001 нужного диаметра (32, 40, 50 или 63 мм) с запасом прочности SDR 11 или SDR 13,6.
- Труба для защитного футляра ПЭ-100 (диаметром 110, 160 или 225 мм) с толщиной стенки SDR 17.
- Центрирующие пластиковые кольца-спейсеры для фиксации рабочей трубы по центру гильзы.
- Защитные термоусаживаемые или резиновые концевые манжеты герметизации переходов (МГП).
- Электросварные муфты и отводы ПЭ-100 для неразъемной сборки поворотов трассы.
- Сигнальные ленты с детекционным металлическим проводником для последующего трассопоиска пластиковых сетей.
Компания ATLANT MARKET обеспечивает комплексную комплектацию строительных площадок в Алматы, Талдыкоргане и Каскелене сертифицированными полиэтиленовыми трубами ПЭ-100, фитингами и запорной арматурой с прямой отгрузкой со склада и оперативной доставкой по всему Казахстану.
Часто задаваемые вопросы (FAQ)
Можно ли соединять питьевые трубы ПЭ-100 компрессионными фитингами внутри общей траншеи?
Нет, строительные нормы СП РК запрещают размещение разборных механических соединений в совмещенных траншеях и внутри защитных футляров. Все подземные соединения полиэтиленовых труб на таких участках должны выполняться сваркой встык или при помощи электросварных муфт с закладными нагревателями.
Какое минимальное расстояние допускается при пересечении водопровода и канализации в Алматы?
При пересечении водопроводная труба ПЭ-100 должна проходить выше канализации с зазором в свету не менее 0,2 м (рекомендуется 0,4 м) и обязательно заключаться в защитный полиэтиленовый футляр. Длина футляра в галечниковых и фильтрующих грунтах Алматы должна составлять не менее 10 метров в каждую сторону от точки пересечения.
Почему нельзя использовать для футляра гофрированную тонкостенную трубу?
Гофрированные безнапорные трубы имеют низкую стойкость к точечным сдвиговым нагрузкам грунта и не способны обеспечить абсолютную герметичность при монтаже торцевых манжет. Для надежной защиты питьевой линии в сейсмоактивных зонах применяются гладкостенные напорные трубы ПЭ-100 с жесткостью не ниже SDR 17.
Что делать, если по высотным отметкам водопровод получается ниже канализации?
Это крайне нежелательная схема, требующая специального согласования в проекте. В этом случае обе трубы (и водопровод, и канализация) на всем участке сближения и на 10 м дальше в обе стороны заключаются в непрерывные герметичные футляры из толстостенного полиэтилена ПЭ-100 SDR 11 или стали с обязательным контролем герметичности межтрубного пространства.
Итог: как сэкономить на земляных работах без риска штрафов и аварий
Совмещенная прокладка водопровода и канализации — эффективное инженерное решение при дефиците площади на участке, позволяющее существенно снизить затраты на аренду экскаватора и восстановление благоустройства. Главное правило безопасности — строгое соблюдение ступенчатого профиля с расположением водопровода выше канализации не менее чем на 0,4–0,5 м и монтаж сертифицированных труб ПЭ-100 в защитных футлярах на участках сближения.
