Проектирование и монтаж балочных клеток межэтажных перекрытий, эстакад и антресольных этажей в Казахстане требуют строгого выбора схемы стыковки несущих элементов. Неправильно подобранный узел сопряжения второстепенной балки с главной приводит к потере полезной высоты помещения на 300–600 мм либо к перенапряжению стенки профиля с риском потери местной устойчивости.
В условиях сейсмической активности Алматинской области (9–10 баллов по СН РК 2.03-30-2017) каждый узел обязан надежно передавать расчетную опорную реакцию без образования трещин в зонах концентрации напряжений. Для грамотной закупки металла и проверки монтажных схем снабженцу и прорабу важно понимать технические различия между этажным сопряжением и сопряжением балок в одном уровне.
Этажное сопряжение двутавров: расчет прямого опирания и фиксация в сейсмозоне
Этажное сопряжение представляет собой схему, при которой второстепенные балки укладываются непосредственно поверх верхних полок главных балок. Это наиболее простое конструктивное решение, исключающее необходимость сложной фигурной резки полок и торцевой подгонки металлопроката.
Главное преимущество этажной схемы — минимальная трудоемкость монтажа на строительной площадке. Второстепенная балка работает по классической схеме разрезного или неразрезного шарнирно опертого элемента, передавая вертикальное давление через непосредственный контакт полок.
Однако этажное опирание создает сосредоточенное давление на верхний пояс главной балки. Чтобы предотвратить смятие или выпучивание тонкой вертикальной стенки главного двутавра, в месте опирания второстепенной балки обязательно приваривают парные поперечные ребра жесткости из листовой стали толщиной не менее 8–12 мм.
Фиксация второстепенной балки к главной выполняется на монтажных болтах нормальной прочности (класс 5.8 или 8.8) либо с помощью монтажной сварки. В условиях Алматы применение только прихваток запрещено: требуется установка болтов с пружинными шайбами или контргайками для предотвращения раскручивания крепежа при сейсмических вибрациях.
Сопряжение в одном уровне: срез полок, фасонки и болтовые узлы
Сопряжение в одном горизонтальном уровне применяется в тех случаях, когда строительная высота перекрытия жестко ограничена архитектурным проектом. При такой схеме верхние плоскости полок главной и второстепенной балок располагаются в единой горизонтальной отметке, что экономит от 250 до 500 мм высоты каждого этажа здания.
Для заведения второстепенного двутавра внутрь контура главной балки выполняется технологический срез (копинг или разделка) полок. Торцы полок второстепенной балки срезаются на ширину, равную половине ширины полки главной балки плюс монтажный зазор 10–15 мм.
Критически важное правило заводской и построечной разделки — недопустимость выполнения прямых внутренних углов под 90 градусов. В вершине выреза обязательно высверливается разгрузочное отверстие диаметром 20–30 мм либо выполняется плавный радиус скругления не менее R15 мм, иначе концентрация напряжений спровоцирует усталостную трещину в стенке при циклических нагрузках.

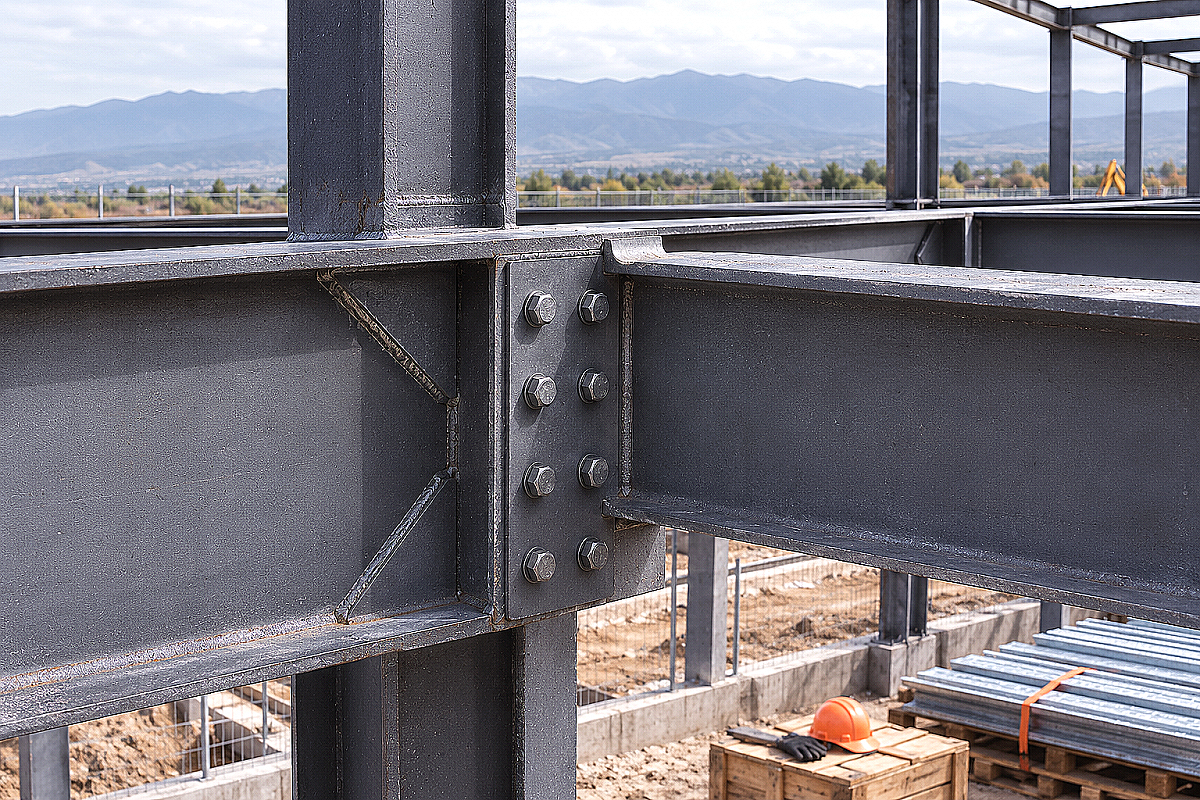

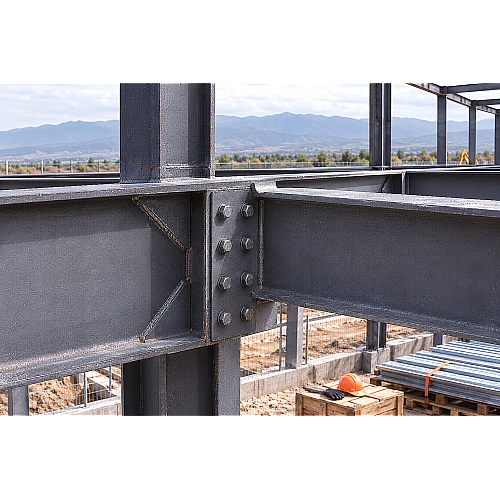

Передача опорной реакции второстепенной балки на главную осуществляется через вертикальные листовые фасонки или спаренные прокатные уголки, приваренные к стенке главной балки. Соединение стенки второстепенного двутавра с фасонкой выполняется на высокопрочных болтах (класс 8.8 или 10.9), работающих на срез и смятие.
Таблица технических параметров и узлов сопряжения балок по ГОСТ и СН РК
Выбор конструктивного исполнения узла сопряжения зависит от типоразмеров используемого фасонного металлопроката, расчетных нагрузок и технологических возможностей монтажной бригады.
| Тип узла сопряжения | Профили балок (главная / второстепенная) | Соединительные элементы | Потеря строительной высоты | Трудоемкость монтажа | Рекомендуемая область применения |
|---|---|---|---|---|---|
| Этажное опирание на болтах | Двутавр 35Ш1–60Ш2 / 20Б1–30Б2 | Ребра жесткости стенки, болты М16–М20 | Полная высота второстепенной балки (200–300 мм) | Минимальная (без фигурной резки) | Промышленные цеха, эстакады, неотапливаемые склады |
| Этажное шарнирное на планке | Двутавр 30Б1–45Б2 / 16Б1–20Б1 | Фиксирующая планка толщиной 8 мм, болты М16 | Высота второстепенной балки (160–200 мм) | Низкая | Легкие кровельные прогоны, каркасы навесов |
| В одном уровне на уголках | Двутавр 40Б1–50Ш2 / 25Б1–35Б2 | Спаренный уголок 75х6–100х8, болты М20 (8.8) | 0 мм (в единой плоскости перекрытия) | Средняя (требуется срез полок) | Межэтажные перекрытия ЖК, торговые центры Алматы |
| В одном уровне на ребре-фасонке | Двутавр 45Ш1–70Ш2 / 30Б1–40Б2 | Листовая фасонка 10–14 мм, болты М20–М24 (10.9) | 0 мм (в единой плоскости перекрытия) | Повышенная (точный срез полок) | Тяжелонагруженные складские антресоли, мезонины |
| Пониженное на столике | Двутавр 50Б2–60Б2 / 25Ш1–35Ш1 | Опорный столик из уголка 125х10, прижимные болты | Частичная (100–150 мм) | Средняя (без среза полок) | Монтаж железобетонных плит по второстепенным балкам |
Типичные ошибки при монтаже узлов сопряжения двутавровых балок
Грубые нарушения при проектировании и сборке узлов сопряжения снижают расчетную несущую способность перекрытия и вызывают отказ конструкций при проверке технадзором:
- Срез полок под прямым углом без галтели. Резка полок газовым резаком под углом 90° без скругления создает зону концентрации напряжений, где при сейсмических толчках мгновенно образуется раскрывающаяся трещина в стенке.
- Отказ от поперечных ребер жесткости при этажном опирании. Передача сосредоточенной нагрузки от второстепенного двутавра на гибкую стенку главной балки приводит к ее волнистому короблению и потере устойчивости.
- Защемление расчетно шарнирного узла. Обварка по всему периметру стенки и полок второстепенной балки при сопряжении в одном уровне превращает шарнир в жесткий узел, вызывая нерасчетные крутящие моменты в главной балке.
- Занижение класса прочности монтажного крепежа. Использование сырых болтов класса 4.8 вместо нормативных 8.8 или 10.9 приводит к срезу болтовых стержней при пиковых нагрузках на перекрытие.
При комплектации несущего каркаса рекомендуется закладывать сертифицированный прокат по ГОСТ 57837-2017 из стали 09Г2С или Ст3сп. Базовые принципы подбора сечений изложены в нашем руководстве как выбрать стальной двутавр по ГОСТ, а правила продольного наращивания профилей подробно разобраны в материале стыковка двутавра по длине. При проектировании вертикальных несущих стоек ориентируйтесь на расчеты из статьи колонный двутавр серии К, а для тяжелых ростверков используйте рекомендации из обзора широкополочный двутавр серии Ш.
Часто задаваемые вопросы по узлам сопряжения двутавров
Какой минимальный радиус скругления допускается при вырезе полок двутавра?
Согласно требованиям СП РК 5.04-101-2012, внутренний угол выреза полки и стенки обязан иметь радиус скругления (галтель) не менее 15 мм. Для этого перед началом резки в вершине будущего угла высверливается технологическое отверстие диаметром 30 мм, после чего выполняются прямолинейные пропилы.
Чем отличается работа болтов в шарнирном и жестком сопряжении балок?
В шарнирном сопряжении болты, расположенные в стенке балки, воспринимают исключительно поперечную силу (срезающее усилие от опорной реакции). В жестком узле болты дополнительно воспринимают растягивающие усилия от изгибающего момента в верхнем и нижнем поясах, что требует применения фланцев с предварительно натянутыми высокопрочными болтами.
Можно ли соединять второстепенную балку с главной только на сварке без болтов?
Прямая сварка допускается, но на практике монтаж на сварке требует удерживания балки краном на весу до полного остывания шва. Болтовое сопряжение через приварные фасонки позволяет сразу зафиксировать балку в проектном положении и вести монтаж смежных элементов без простоя крановой техники.
Какой зазор оставляют между торцом второстепенной балки и стенкой главной?
Стандартный монтажный зазор между торцом стенки второстепенного двутавра и стенкой главной балки составляет 10–15 мм. Этот зазор необходим для компенсации допусков на кривизну проката и обеспечения температурных деформаций конструкции без заклинивания узла.
Что взять с собой к закупке металлопроката
При заказе металлопроката для сборки перекрытий сформируйте четкую спецификацию с указанием не только погонажа балок, но и сопутствующих фасонных элементов. Для главных балок целесообразно использовать широкополочные профили серии Ш, а для второстепенных — нормальные балки серии Б.
В спецификацию необходимо сразу включить листовую горячекатаную сталь толщиной 8–12 мм для ребер жесткости и фасонок, равнополочный уголок 75х6 или 100х8 мм для опорных столиков, а также комплект высокопрочных болтов класса 8.8/10.9 с гайками и шайбами.
