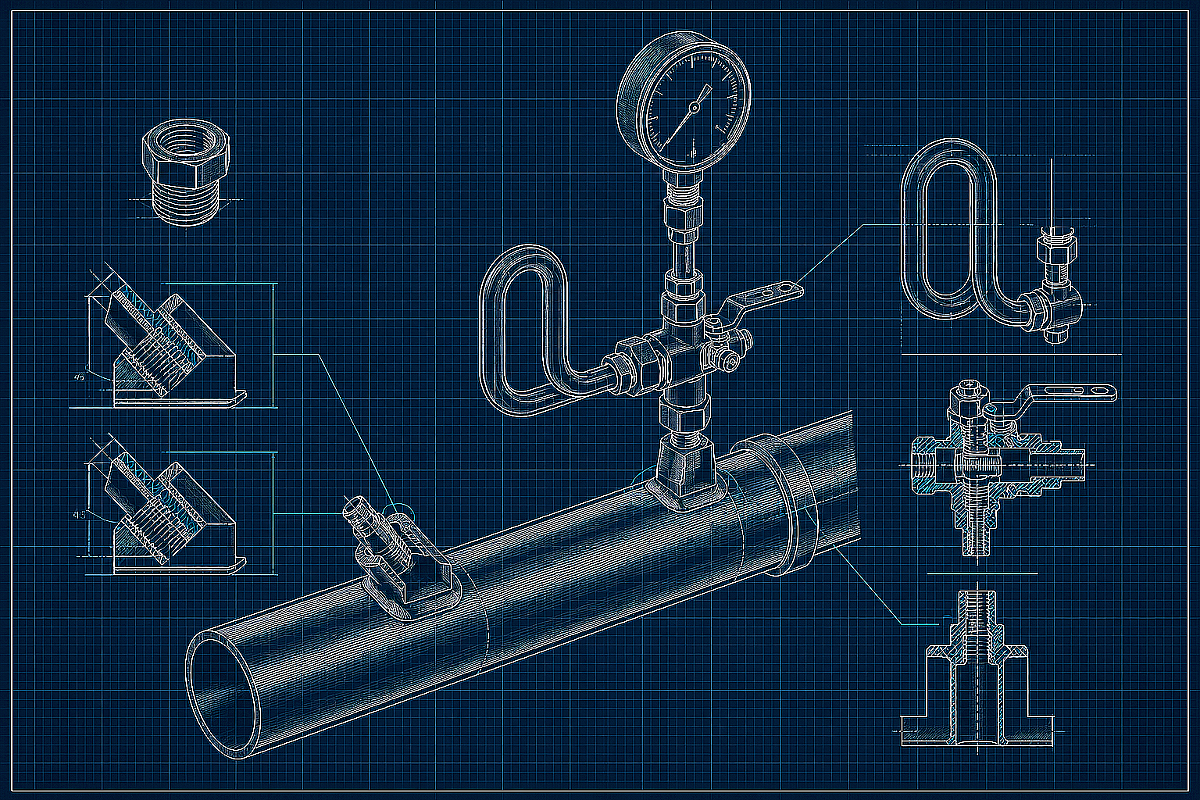

Ошибки при обустройстве точек измерения давления и температуры в тепловых пунктах и котельных Алматы часто приводят к выходу из строя дорогостоящих приборов еще на этапе пусконаладки. Прямое вкручивание манометра в тело стальной трубы без демпфирующей петли разрушает чувствительную трубку Бурдона при первом же гидроударе, а монтаж термометра без заполненной маслом защитной гильзы дает погрешность измерений до 10–15 °C. Для надежной работы узла КИПиА на трубопроводах из стальных водогазопроводных труб ВГП необходим специализированный комплект закладных и защитных элементов.
Типы и параметры приварных бобышек под манометры и датчики
Бобышка представляет собой цельнометаллический цилиндрический или конический штуцер с внутренней резьбой, привариваемый непосредственно к телу трубы ВГП. Она обеспечивает достаточную глубину резьбового зацепления, которую невозможно получить в тонкой стенке водогазопроводного проката по ГОСТ 3262-75.
В инженерных сетях Казахстана применяются следующие основные типы бобышек:
- Бобышки прямые (тип БП) — цилиндрические втулки с метрической (М20х1,5) или трубной цилиндрической (G 1/2) резьбой. Применяются на прямых участках трубопроводов диаметром от Ду 50 и выше для вертикальной установки приборов.
- Бобышки скошенные (тип БС) — имеют скос торца под углом 45° к продольной оси. Устанавливаются на трубах малого диаметра (Ду 25–Ду 40), где глубина погружения стандартной термогильзы превышает диаметр проходного сечения, что требует монтажа датчика навстречу потоку теплоносителя.
- Бобышки конические — используются для датчиков с конической резьбой (К 1/2, NPT 1/2), обеспечивающей повышенную герметичность в системах с давлением свыше 2,5 МПа (25 бар).
Стандартная высота бобышки составляет 30, 50 или 100 мм. На изолируемых теплотрассах выбирают удлиненные бобышки (55–100 мм), чтобы резьбовой штуцер и запорный кран выступали за пределы слоя минераловатной или ППУ изоляции.
Защита манометра: сифонные трубки Перкинса и трехходовые краны
Чувствительный элемент технического манометра рассчитан на работу со средой температурой не выше +60...+80 °C. В системах отопления и ГВС Алматы температура теплоносителя в подающей магистрали достигает +95...+115 °C. Чтобы исключить температурную деструкцию механизма и погасить высокочастотные пульсации давления, перед манометром обязательно монтируется сифонная трубка Перкинса (импульсная трубка).
Трубка Перкинса представляет собой петлеобразный или спиральный отрезок стальной трубы. В нижней части петли скапливается конденсат (водяной затвор), который охлаждается до безопасной температуры и передает давление на манометр через гидростатический столб, защищая прибор от прямого контакта с перегретым паром или горячей водой.
Между сифонной трубкой и манометром монтируется трехходовой кран (муфтовый или накидной латунный кран типа 11б18бк / 11б38бк с фланцем для контрольного манометра). Трехходовой кран выполняет четыре технологические функции:
- Рабочее положение: прямое соединение трубы с рабочим манометром для непрерывного контроля давления.
- Продувка импульсной линии: сброс скопившегося шлама и воздуха в атмосферу без демонтажа прибора.
- Сброс на ноль: соединение внутренней полости манометра с атмосферой для проверки возврата стрелки на нулевую отметку.
- Подключение поверочного манометра: подача давления на боковой штуцер с контрольным фланцем для сверки показаний инспектором энергонадзора или теплоснабжающей организации без остановки котельной.
Защитные гильзы для термометров: теплопередача и глубина погружения
Технические жидкостные, биметаллические термометры и термопреобразователи сопротивления (Pt100, ТСМ, ТСП) монтируются в трубопровод исключительно через защитные гильзы (термокарманы). Прямой контакт колбы или чувствительного элемента со средой под давлением запрещен нормами промышленной безопасности, так как замена поврежденного датчика потребовала бы полного опорожнения теплового контура.
При подборе и установке защитной гильзы на трубу ВГП соблюдают три инженерных правила:
- Глубина погружения: рабочий конец гильзы должен располагаться строго в средней трети проходного сечения трубы (от 1/3 до 1/2 внутреннего диаметра), где скорость потока максимальна, а температура наиболее стабильна.
- Теплопроводящее заполнение: воздушный зазор между внутренней стенкой гильзы и штоком термометра создает термосопротивление. Полость гильзы обязательно заполняется трансформаторным, минеральным или машинным маслом на 2/3 объема для мгновенной теплопередачи.
- Ориентация в потоке: на трубах диаметром менее Ду 50 гильза монтируется под углом 45° навстречу движению теплоносителя либо в колено расширительного узла. Монтаж гильзы строго перпендикулярно в трубу малого сечения перекрывает гидравлический проход и провоцирует кавитационный шум.
Для долговечности узла резьбовые соединения уплотняются термостойкими материалами. При сборке разборных участков котельных рекомендуется учитывать опыт герметизации резьбовых соединений труб ВГП, применяя полиамидную нить или фторопластовые уплотнители вместе со специализированными пастами.
Сравнительная таблица закладных элементов для узлов КИПиА на трубах ВГП
| Элемент узла КИПиА | Типовые размеры и резьбы | Назначение и рабочие параметры | Совместимость с диаметрами ВГП | Критическая ошибка монтажа |
|---|---|---|---|---|
| Бобышка прямая БП | М20х1,5; G 1/2; H=30, 50, 100 мм | Приварка к трубе под датчики давления и термогильзы | Ду 50 – Ду 150 | Прожог стенки трубы ВГП и наплыв сварного грата внутрь резьбы |
| Бобышка скошенная БС | М20х1,5; G 1/2; угол 45° | Наклонный монтаж термометров навстречу потоку | Ду 25 – Ду 50 | Монтаж скосом по направлению потока (занижение показаний) |
| Трубка Перкинса (петлевая) | Резьба внутр/наруж G 1/2, М20х1,5; Ру до 25 бар | Охлаждение среды до +60 °C, гашение гидроударов | Любые диаметры ВГП | Монтаж петлей вверх (отсутствие водяного затвора) |
| Кран трехходовой 11б18бк | G 1/2 – М20х1,5; Траб до +140 °C, Ру 16 бар | Продувка, отключение, проверка манометра на ноль | Любые диаметры ВГП | Установка обычного двухходового крана без сбросного отверстия |
| Гильза защитная (термокарман) | Погружная длина 60, 80, 100, 160, 200 мм | Защита штока термометра от давления и коррозии | Ду 32 – Ду 200 | Сухая гильза без заливки теплопроводящего масла |
Технология врезки и приварки закладных элементов на объекте
Приварка бобышек к стальным трубам ВГП требует соблюдения сварочного регламента. Нарушение соосности или термический перегрев деформируют внутреннюю резьбу штуцера, делая невозможным вкручивание трехходового крана или гильзы без прогона метчиком.
Пошаговый порядок монтажа закладных элементов:
- Разметка и сверление: отверстие в стенке трубы ВГП высверливается корончатым сверлом по металлу. Категорически запрещено прожигать отверстие электродом или газовым резаком — окалина и шлак засорят импульсную линию, а кромки потеряют проектную толщину.
- Защита резьбы: перед сваркой в бобышку вкручивается технологическая технологическая заглушка или технологический болт, предотвращающий попадание брызг расплавленного металла на витки резьбы.
- Прихватка и обварка: бобышка выставляется строго перпендикулярно (или под 45° для БС) к оси трубы и фиксируется точечными прихватками в двух противоположных точках. Обварка выполняется сплошным герметичным угловым швом электродом с основным или рутиловым покрытием (УОНИ-13/55, МР-3) с силой тока 80–100 А во избежание сквозного прожога трубы.
- Контроль резьбы и опрессовка: после полного остывания шва технологический болт выкручивается, резьба калибруется метчиком соответствующего шага и очищается от металлической пыли перед монтажом трубных сгонов, резьб и фитингов.
При комплектации сложных котельных и ИТП в Алматы, Каскелене и Талдыкоргане компания ATLANT MARKET обеспечивает полную поставку сертифицированных труб ВГП по ГОСТ 3262-75, фасонных элементов, приварных бобышек, трубок Перкинса и запорно-регулирующей арматуры с прямой отгрузкой со склада и оперативной нарезкой металла в размер.
Итог: что взять с собой к закупке узлов КИПиА
Чтобы закупка комплектующих под контрольно-измерительные приборы на объектах в Казахстане прошла без задержек и переделок, снабженцу необходимо сформировать спецификацию со следующими позициями:
- Трубы ВГП требуемого условного прохода (Ду 25–Ду 150) в черном или оцинкованном исполнении с заводскими сертификатами соответствия.
- Бобышки приварные: прямые (БП) высотой 50 или 100 мм для манометров и скошенные (БС) для термометров на трубах малых диаметров, с резьбой М20х1,5 или G 1/2.
- Трубки Перкинса (прямые или угловые): с накидной гайкой под трехходовой кран для всех точек контроля давления теплоносителя с температурой выше +60 °C.
- Трехходовые краны: латунные 11б18бк или нержавеющие модели с фланцем для подключения контрольного прибора.
- Защитные термогильзы: из нержавеющей стали или латуни с длиной погружной части, соответствующей 1/3–1/2 диаметра рабочей трубы ВГП.
- Уплотнительные прокладки: медные или паронитовые шайбы под штуцеры манометров (использование сантехнической ленты ФУМ на штуцере манометра с упорным буртом не допускается).
Грамотно спроектированный и смонтированный узел установки КИПиА гарантирует прохождение проверки инспекторами теплосетей, обеспечивает точный учет параметров энергоносителя в узлах учета тепла на трубах ВГП и предотвращает аварийные гидроудары на протяжении всего срока службы котельного оборудования.
Почему нельзя ставить манометр на трубу отопления напрямую без трубки Перкинса?
Прямой монтаж приводит к перегреву чувствительной трубки Бурдона горячим теплоносителем (свыше +80 °C), в результате чего металл теряет упругость, а прибор начинает показывать завышенные или нестабильные значения. Кроме того, петля трубки Перкинса работает как гидравлический демпфер, гасящий резкие гидродинамические удары при пуске циркуляционных насосов.
Какая резьба стандартна для манометров и бобышек в Казахстане?
В инженерных сетях Казахстана преобладают два стандарта: метрическая резьба М20х1,5 (традиционный стандарт для промышленных технических манометров диаметром корпуса 100 и 160 мм) и трубная дюймовая резьба G 1/2 (характерна для компактных приборов с диаметром корпуса 50–80 мм и импортных датчиков давления). При закупке бобышек и кранов важно строго согласовывать тип резьбы с паспортом прибора.
Чем заполнять защитную гильзу технического термометра?
Для обеспечения стабильного теплового контакта защитную гильзу заполняют техническим маслом высокой очистки (трансформаторным, турбинным или чистым моторным маслом средней вязкости) на 2/3 глубины. Запрещено использовать воду, так как при температуре свыше +100 °C она закипит и вытолкнет термометр, а при отрицательных температурах разорвет гильзу льдом.
