Стандартный гравитационный подвес на резьбовой шпильке рассчитан исключительно на удержание статической массы трубы с водой. При возникновении горизонтальных сейсмических ускорений в Алматинском регионе, достигающих 0,4–0,6g, незакрепленный в горизонтальной плоскости трубопровод превращается в физический маятник. Амплитуда раскачивания магистрали Ду 50–100 на подвесах длиной более 300 мм превышает 150–250 мм, что приводит к циклическим изгибающим моментам в точках заделки анкеров, срезу резьбы и разрушению стальных водогазопроводных труб на ближайших муфтах или фланцах.
Для исключения маятниковых колебаний и восприятия инерционных усилий нормы СП РК 2.03-30-2017 «Строительство в сейсмических зонах Республики Казахстан» и профильные разделы по внутренним инженерным сетям требуют оснащения трубопроводов жесткими или тросовыми сейсмическими раскреплениями. Сейсмораскос фиксирует пространственное положение трубы относительно железобетонного перекрытия или несущих балок каркаса, передавая динамическую нагрузку напрямую в монолит.
Классификация сейсмораскосов: поперечные, продольные и четырехточечные узлы
В зависимости от направления удерживаемого динамического усилия сейсмические крепления делятся на три функциональных типа. Каждый узел решает строго определенную задачу пространственной стабилизации и не может быть произвольно заменен стандартной скользящей опорой.

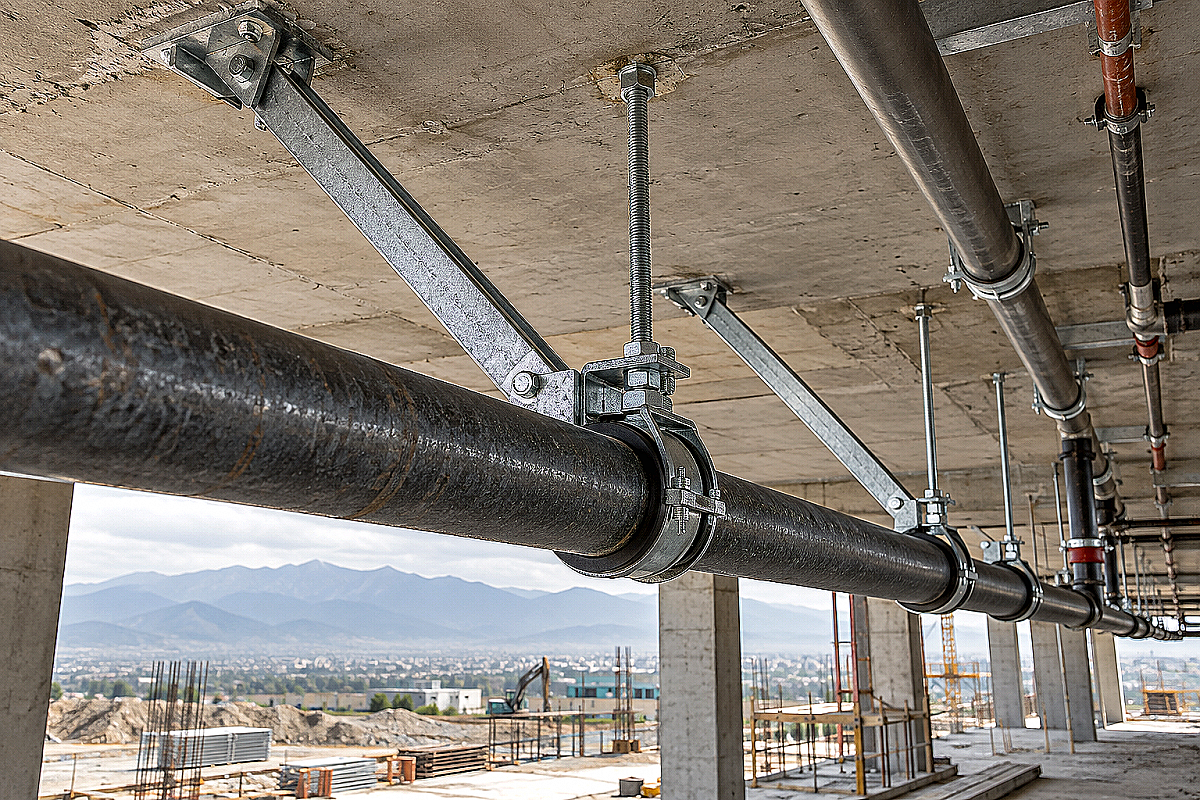

- Поперечные сейсмораскосы (Lateral Sway Braces): монтируются перпендикулярно продольной оси трубопровода под углом 30°–60° к вертикали. Их задача — гасить боковое раскачивание плети, предотвращать удары трубы о соседние кабельные лотки, воздуховоды и стены, а также исключать срез вертикальных шпилек от бокового изгиба.
- Продольные сейсмораскосы (Longitudinal Sway Braces): устанавливаются параллельно оси трубопровода. Они воспринимают осевые инерционные силы, возникающие при продольных сейсмических волнах, защищая от сминания и излома повороты трассы, врезки стояков и сильфонные компенсаторы.
- Четырехточечные комбинированные узлы (4-Way Braces): объединяют два поперечных и два продольных упора в единой точке. Применяются на вертикальных стояках отопления и пожарных стояках из труб ВГП в межэтажных проемах, а также в узлах подключения магистралей к тяжелым насосным станциям и коллекторам.
Жесткие сейсмораскосы изготавливаются из отрезков стального уголка (40х40х4 или 50х50х5 мм) либо стальных труб ВГП Ду 20–32, работающих как на растяжение, так и на сжатие. Тросовые системы на основе оцинкованных канатов со специальными талрепами работают исключительно на растяжение, поэтому всегда монтируются попарно с противоположных сторон трубы.
Расчет сейсмической нагрузки и подбор шага расстановки креплений по СП РК
Расчетная сейсмическая сила Fh, действующая на закрепленный участок трубопровода, определяется произведением нормативной массы участка (вес трубы ВГП по ГОСТ 3262-75, масса транспортируемой воды и вес теплоизоляции) на расчетный коэффициент сейсмичности здания и коэффициент динамичности узла:
Fh = m × g × Kseis × A × Cp
где m — суммарная масса заполненного трубопровода на расчетном шаге (кг), Kseis — коэффициент сейсмичности площадки строительства (для Алматы при 9 баллах равен 0,4; при 10 баллах — 0,6), A — коэффициент высотности расположения трубы в здании (увеличивается от 1,0 на первом этаже до 2,5 на верхних уровнях), а Cp — фактор податливости компонента системы (для жестких стальных труб принимается равным 1,0–1,25).
| Условный проход трубы ВГП (Ду, мм) | Масса 1 м трубы с водой и изоляцией (кг/м) | Макс. шаг поперечных сейсмораскосов (м) | Макс. шаг продольных сейсмораскосов (м) | Мин. сечение жесткого раскоса (уголок/труба) | Мин. диаметр анкера в перекрытие (мм) |
|---|---|---|---|---|---|
| Ду 25 (1") | 3,7 | 12,0 | 24,0 | Уголок 32х32х3 / Труба Ду 15 | М8 (клиновой) |
| Ду 32 (1¼") | 5,2 | 12,0 | 24,0 | Уголок 40х40х3 / Труба Ду 20 | М10 (клиновой) |
| Ду 40 (1½") | 6,4 | 10,0 | 20,0 | Уголок 40х40х4 / Труба Ду 20 | М10 (клиновой) |
| Ду 50 (2") | 9,6 | 9,0 | 18,0 | Уголок 50х50х4 / Труба Ду 25 | М12 (клиновой) |
| Ду 65 (2½") | 13,5 | 8,0 | 16,0 | Уголок 50х50х5 / Труба Ду 32 | М12 (клиновой) |
| Ду 80 (3") | 18,2 | 7,0 | 14,0 | Уголок 63х63х5 / Труба Ду 32 | М16 (клиновой/хим.) |
| Ду 100 (4") | 26,8 | 6,0 | 12,0 | Уголок 75х75х6 / Труба Ду 40 | М16 (химический) |
Первый поперечный сейсмораскос на горизонтальной магистрали обязан располагаться на расстоянии не более 1,8 метра от любого поворота трассы (отвода на 90° или тройника). Продольный раскос устанавливается не далее 6,0 метров от конца прямолинейного участка. При прохождении деформационных швов здания жесткие раскосы не ставятся на расстоянии ближе 1,5 метров к подвижному узлу, где монтируются сейсмические компенсационные петли.
Правила анкеровки и сопряжения сейсмораскосов с трубами ВГП
Эффективность сейсмозащиты на 80% зависит от надежности узла анкеровки в строительное основание. В зоне растянутого бетона (нижняя грань плит перекрытий) допускается применять исключительно сертифицированные клиновые анкеры с допуском для сейсмических нагрузок категории С1/С2 либо инъекционные химические капсулы на винилэстеровой или эпоксидной основе. Применение пластиковых дюбелей, забивных цанг без расклинивающего буртика и саморезов по бетону для сейсмораскосов категорически запрещено нормами Республики Казахстан.
При монтаже хомутов на тело трубы ВГП важно соблюдать соосность силового треугольника: осевая линия сейсмораскоса обязана пересекаться с центральной осью трубопровода. Эксцентриситет крепления создает дополнительный крутящий момент, который сминает стенку трубы при знакопеременных колебаниях. Для сохранения расчетного скольжения при тепловом расширении сейсмораскосы комбинируются со скользящими узлами через направляющие башмаки, не блокирующие работу подвижных опор по ГОСТ 14911-82.
Типичные ошибки при монтаже сейсмокреплений
- Установка раскоса под углом менее 30° к вертикали: горизонтальная удерживающая составляющая усилия падает на 60–70%, что приводит к перегрузке и вырыву анкера из потолка.
- Жесткая фиксация в одной точке труб с разной температурой: попытка объединить в единый сейсмораскос стояк горячей воды (+65 °C) и стояк пожаротушения (+10 °C) вызывает деформацию крепления из-за разницы температурных расширений металлов.
- Приварка раскоса напрямую к телу трубы ВГП: локальный перегрев стенки и образование околошовных закалочных структур снижает ударную вязкость стали Ст3сп при динамических нагрузках. Крепление должно выполняться только через сертифицированные обжимные хомуты с шарнирными проушинами.
- Игнорирование массы запорной арматуры: тяжелые чугунные задвижки или фланцевые фильтры Ду 80–100 весом от 25 до 60 кг требуют установки индивидуальных сейсмоопор непосредственно под корпусом арматуры.
Что взять с собой к закупке
Для надежного монтажа сейсмостойких трубопроводных систем на складах компании ATLANT MARKET в Алматы всегда доступен сертифицированный прокат: сертифицированная стальная водогазопроводная труба обыкновенной и усиленной серий по ГОСТ 3262-75, горячекатаный равнополочный уголок по ГОСТ 8509-93 для изготовления жестких раскосов, а также фасонные детали трубопроводов. На нашей центральной базе в Алматы и филиалах в городах Каскелен и Талдыкорган осуществляется оперативная нарезка металлопроката в монтажный размер и быстрая комплектация партий с оперативной доставкой собственным автотранспортом по строительным площадкам всего Казахстана.
Часто задаваемые вопросы (FAQ)
Обязательны ли сейсмораскосы для стальных труб ВГП малых диаметров (Ду 15–25)?
Согласно СП РК 2.03-30-2017 и международным нормативам пожарной безопасности NFPA 13, трубопроводы диаметром менее Ду 32 (1¼") допускается не раскреплять индивидуальными сейсмораскосами, если длина вертикального гравитационного подвеса не превышает 150 мм от плиты перекрытия. Однако при прокладке вблизи строительных конструкций и кабельных трасс поперечные упоры рекомендуются для исключения соударений.
Можно ли использовать профильную трубу вместо уголка для изготовления жесткого сейсмораскоса?
Да, квадратная или прямоугольная профильная стальная труба сечением от 40х40х2 до 50х50х3 мм по ГОСТ 8639-82 отлично работает на знакопеременные нагрузки сжатия-растяжения. Концы профильной трубы сплющиваются и перфорируются на прессе под монтажный болт либо комплектуются приварными проушинами с толщиной фланца не менее 5 мм.
Как защитить сейсмораскосы от коррозии во влажных подвалах и паркингах?
Для влажных технических этажей и подземных паркингов Алматы металлоконструкции сейсмоопор изготавливаются из оцинкованного уголка либо грунтуются эпоксидными и полиуретановыми составами в два слоя толщиной не менее 80–100 мкм. Резьбовые шпильки, болты класса прочности 8.8 и обжимные хомуты должны иметь горячеоцинкованное или гальваническое защитное покрытие толщиной от 12–15 мкм.
