Специфика Алматинского региона диктует жесткие требования к монтажу внутренних инженерных сетей. В отличие от регионов с низкой сейсмичностью, где трубы можно крепить к перекрытиям жесткими хомутами, в Казахстане проектировщики обязаны закладывать возможность свободного перемещения магистрали. Труба стальная водогазопроводная (ВГП) по ГОСТ 3262-75 обладает достаточной прочностью, чтобы выдерживать давление, но без специальных «петель» она становится хрупкой мишенью для инерционных нагрузок здания при землетрясении.

Почему в Алматы нельзя монтировать «жесткие» стояки

При подземных толчках здание испытывает не только вертикальные, но и значительные горизонтальные колебания. Перекрытия разных этажей могут смещаться относительно друг друга на несколько сантиметров. Если стояк отопления или газоснабжения закреплен жестко, в местах прохода через плиты и в точках резьбовых соединений возникают колоссальные напряжения. В 90% случаев это приводит к срезу резьбы или разрыву сварного шва в зоне термического влияния.

Сейсмическая петля (или компенсатор) — это участок трубопровода со специальной геометрией (П-образная, Г-образная или Z-образная), который за счет упругой деформации металла поглощает смещение. Для систем ГВС и отопления такие узлы решают двойную задачу: компенсируют как сейсмические удары, так и значительное температурное расширение стали, которое в условиях Алматы может составлять до 1.2 мм на метр погонный.

При закупке материалов в ATLANT MARKET для таких узлов крайне важно выбирать трубы с «усиленной» стенкой, так как именно на изгибах петли будет концентрироваться максимальная нагрузка. Тонкостенные варианты могут деформироваться без возврата в исходное состояние, что со временем приведет к истончению металла и свищу.

Устройство П-образных и Г-образных компенсаторов из труб ВГП

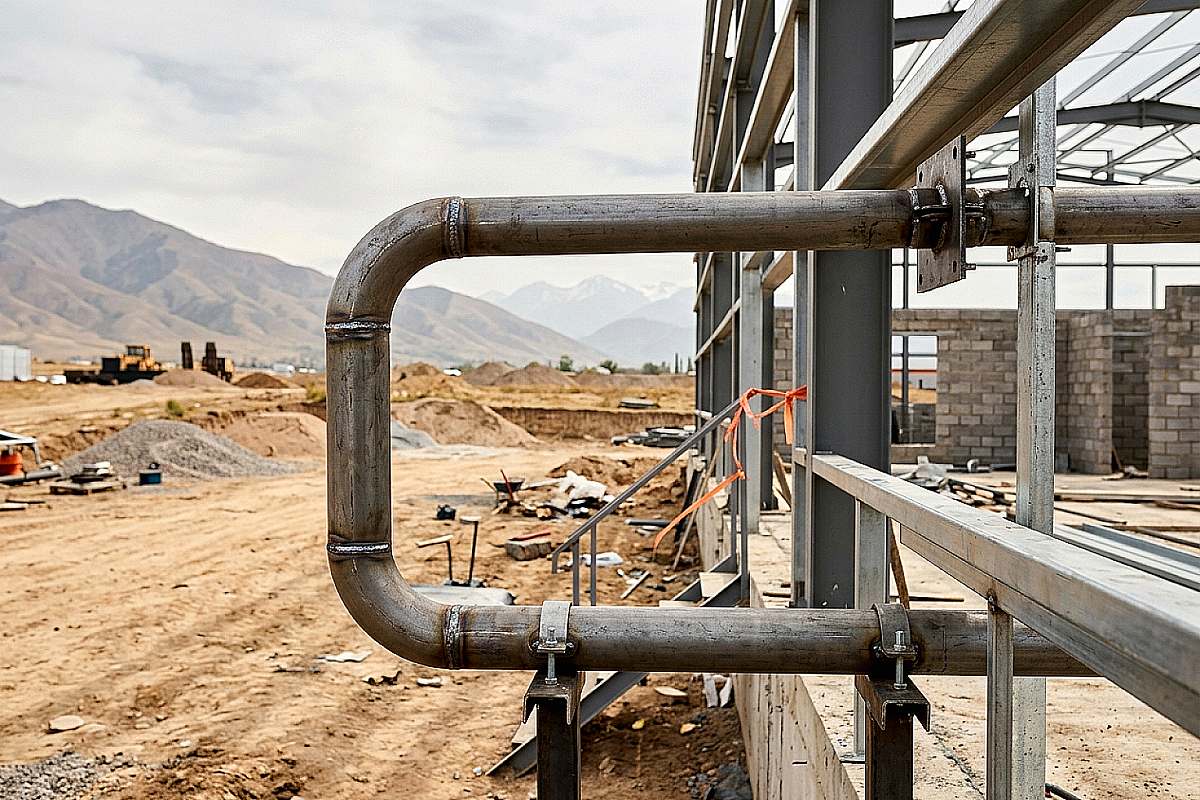

Самым надежным и распространенным в практике алматинских монтажников является П-образный компенсатор. Он состоит из двух плеч (вылетов) и одной спинки. Сборка такого узла выполняется либо методом гибки трубы на холодную (для малых диаметров Ду 15–25), либо при помощи крутоизогнутых отводов по ГОСТ 17375. При использовании отводов количество сварных швов увеличивается, что требует особого контроля качества провара.

Основные правила расположения сейсмических петель в зданиях Алматы:

  • Узлы устанавливаются в местах пересечения трубопроводом деформационных швов здания.
  • На длинных горизонтальных участках (более 15 метров) обязательно наличие минимум одного компенсатора между двумя неподвижными опорами.
  • Для газовых труб ВГП в Алматы предпочтительнее использование Г-образных поворотов на каждом этаже, что позволяет стояку «дышать» при межэтажных смещениях.

Важно помнить, что сейсмопетля работает только в паре с правильно расставленными опорами. Неподвижные опоры (мертвые точки) должны жестко фиксировать трубу, направляя всё расширение или смещение в сторону петли. Между петлей и мертвой точкой устанавливаются скользящие опоры, которые поддерживают вес трубы, но не препятствуют её осевому движению.

Расчет вылета петли и выбор толщины стенки

Размер П-образной петли напрямую зависит от диаметра трубы и расчетного смещения. В среднем для трубы Ду 50 вылет («плечо») компенсатора должен составлять не менее 1.5–2 метров. Если сделать плечо слишком коротким, жесткость конструкции будет избыточной, и вместо деформации петли произойдет разрушение кронштейнов или самой трубы. Для точного расчета в Алматы используют нормы СН РК 2.03-03-2014 «Проектирование зданий и сооружений в сейсмических районах».

Тип соединения Устойчивость к сейсмике Сложность монтажа Обслуживание
Жесткое (прямой стояк) Критически низкая (риск разрыва) Минимальная Не требуется до аварии
П-образная петля ВГП Высокая (за счет упругости стали) Средняя (требует места) Визуальный осмотр опор
Сильфонный сейсмокомпенсатор Максимальная Высокая (дорогостоящий узел) Замена при потере герметичности
Резьбовое со сгоном Низкая (разгерметизация по резьбе) Минимальная Регулярная подтяжка

Нюансы сварки и механической обработки

При изготовлении петель из труб ВГП в Алматы часто допускают ошибку, перегревая металл при сварке отводов. В зоне шва образуется участок с повышенной хрупкостью, который при циклическом изгибе лопается первым. АТЛАНТ МАРКЕТ рекомендует использовать электроды с высоким коэффициентом наплавки и проводить визуально-измерительный контроль каждого стыка в сейсмоузле.

Если петля собирается на резьбовых соединениях (допустимо для малых диаметров в частных домах Каскелена или Талгара), необходимо использовать только стальные или кованые чугунные фитинги. Хрупкий порошковый металл (силумин) в сейсмозоне запрещен категорически — он лопается от вибрации еще до начала серьезных подвижек.

Можно ли заменить стальную петлю на гибкую подводку?

Для магистральных сетей и стояков — категорически нет. Гибкая подводка в оплетке имеет ограниченный срок службы (5-7 лет) и низкую механическую прочность. Сейсмическая петля из трубы ВГП служит столько же, сколько всё здание (25–50 лет).

Какой ГОСТ регламентирует трубы для сейсмозон в Казахстане?

Основным является ГОСТ 3262-75 для водогазопроводных труб. При этом важно соблюдать требования СН РК по расчету компенсационных способностей стальных конструкций.

Нужно ли утеплять сейсмическую петлю?

Да, если она установлена на линии ГВС или отопления. Однако теплоизоляция не должна ограничивать подвижность петли — необходимо оставлять зазоры в местах прохода через стены и использовать эластичные кожухи.

Что взять с собой к закупке

Для создания надежного узла защиты вам потребуется труба ВГП (желательно оцинкованная для защиты от конденсата), набор крутоизогнутых отводов того же диаметра и скользящие опоры. В ATLANT MARKET мы поддерживаем постоянный запас трубного проката всех ходовых диаметров на складах в Алматы, Каскелене и Талдыкоргане. При заказе уточняйте толщину стенки — для сейсмокомпенсаторов лучше брать «обыкновенную» или «усиленную» серию, чтобы обеспечить максимальный запас усталостной прочности узла. Помните: правильный монтаж одной петли сегодня может спасти всё здание от затопления или взрыва газа завтра.
